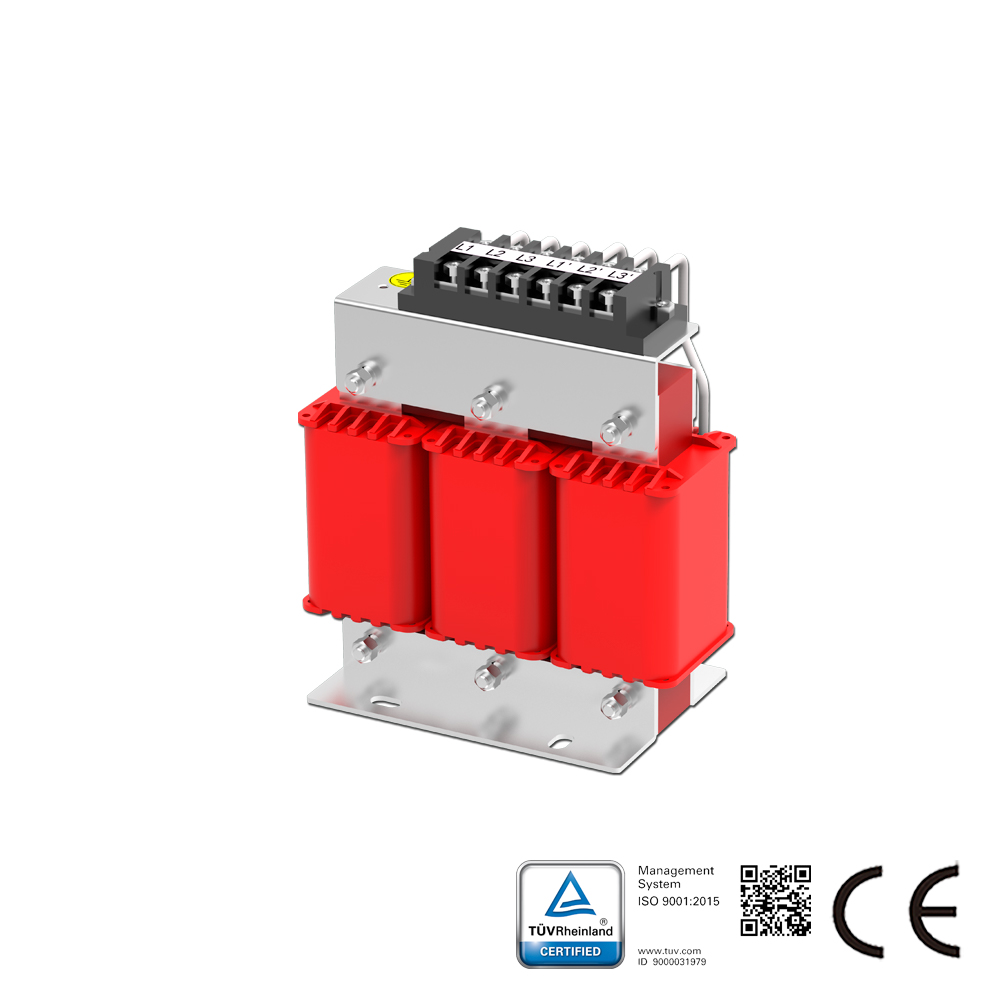

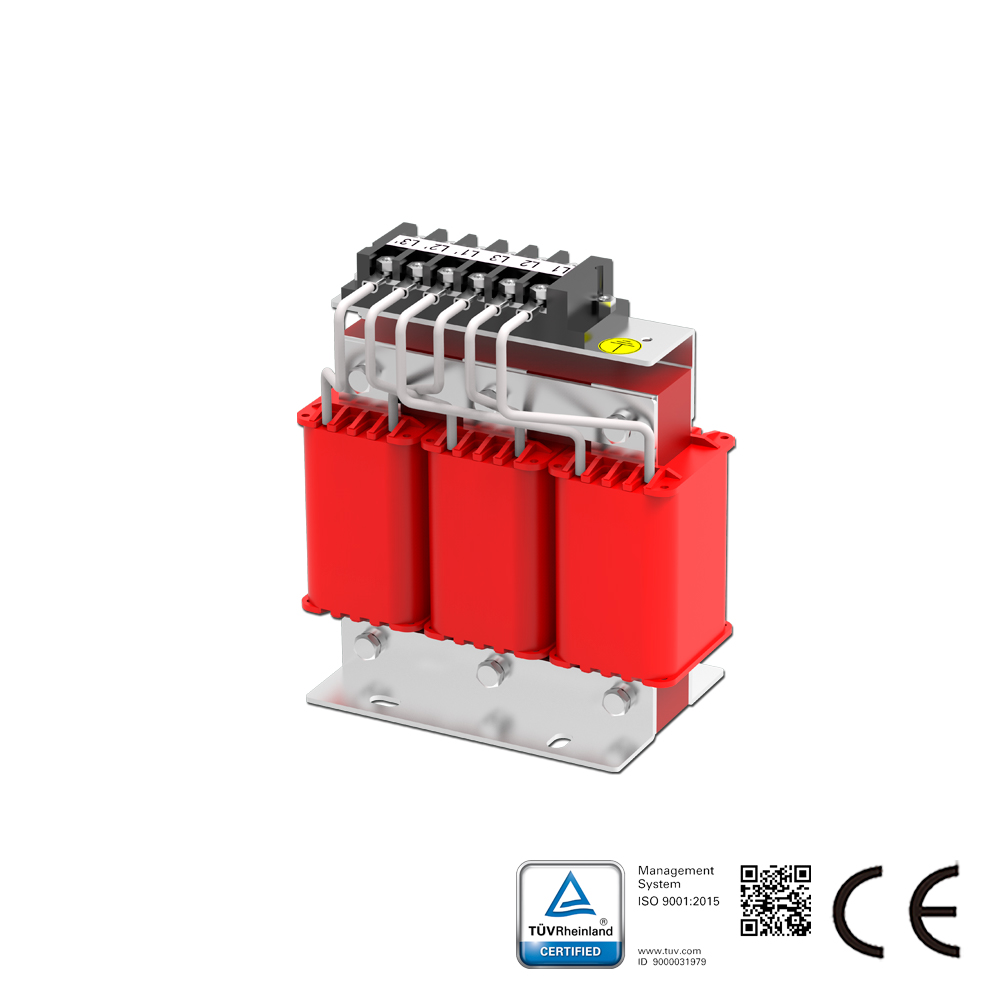

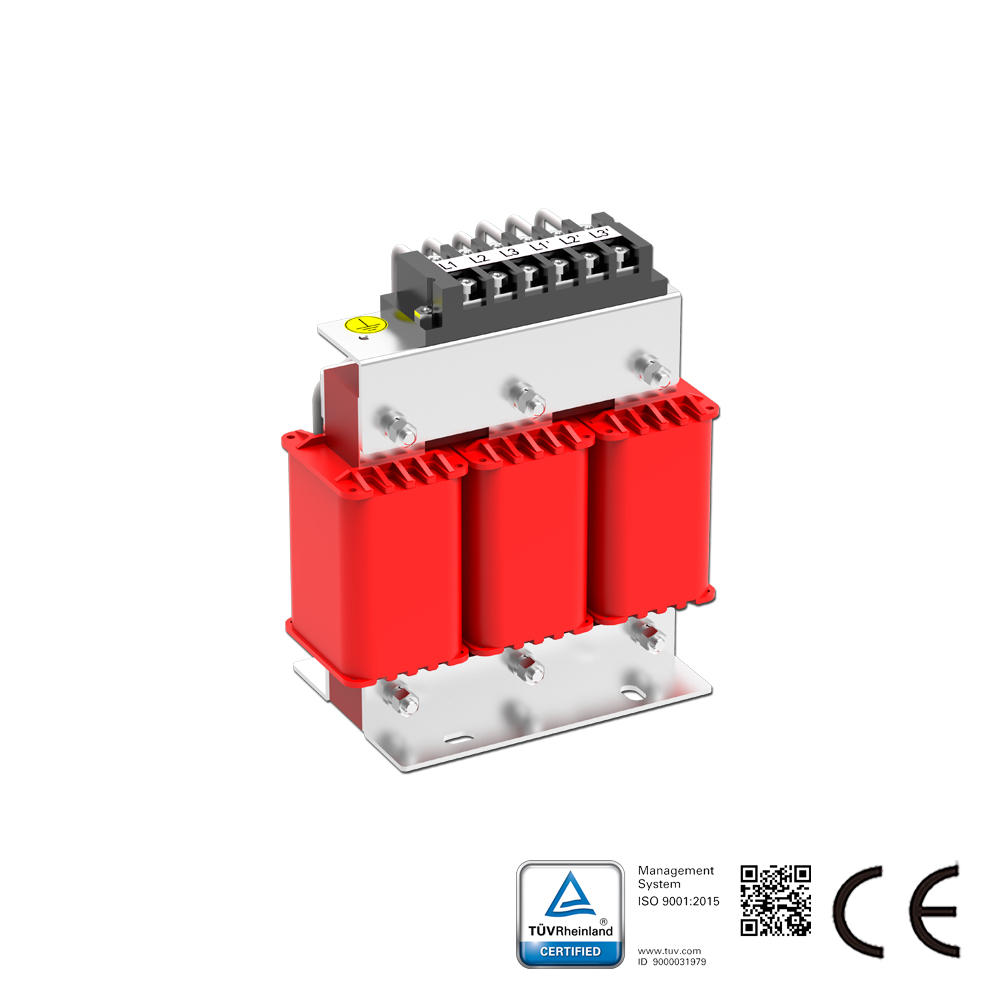

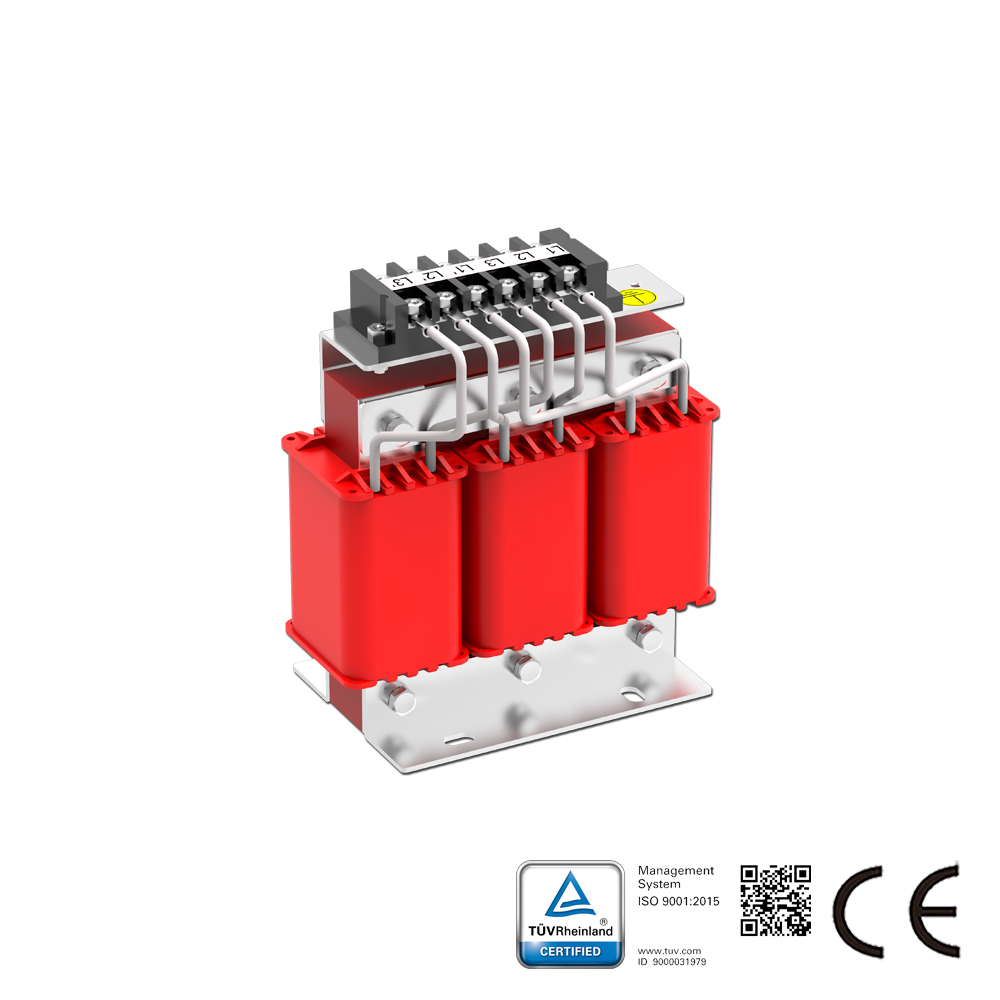

라인 리액터 설명:

SKS-ACL 시리즈 라인 리액터는 특정 제어 임피던스를 AC 회로에 도입하기 위해 전기 장비와 직렬로 배치됩니다. 본 시리즈는 AC 드라이브 입력측에 적용되어 서지 전압을 억제하고, 돌입 및 피크 전류를 감소시키며, 유효 역률을 개선하고, 계통 고조파를 제한하며, 출력 전류 파형을 개선합니다. AC 라인 리액터는 입력 리액터, AC 초크로도 알려져 있습니다.

라인 리액터의 재료 특성:

유연한 재료 선택: 적용 주파수에 따라 실리콘 강철, 페라이트 자성 재료, 비정질 코어를 선택;
우수한 성능: 권선 구조로 인해 낮은 DC 저항, 강력한 전자기력 저항, 단시간 과부하 능력 우수;
신뢰성 있는 성능: F급 절연 재료 사용으로 가혹한 작업 조건에서도 제품의 신뢰성 유지;
저소음: 낮은 자속 밀도 설계로 높은 선형성의 리액터. 강력한 과부하 시트로 리액터 소음이 낮음.

본 시리즈의 특성:
정격 작동 전력: 380V/690V/1140V
작동 주파수: 50/60Hz
전류 범위: 5-1600A
작동 주변 온도: -25℃-50℃
유전 강도: 코어-권선, AC 3000V/50Hz/5mA, 60초 동안 손상 없음 (공장 테스트)
절연 저항: 코어-권선, DC 1000V, 저항 >100M ohm
소음: 65dB 미만 (리액터에서 수평으로 10m 떨어진 지점에서 측정)
보호 등급: IP00
절연 등급: F/H
표준: GB 19212.1-2008GB/T1094.6-2011

라인 리액터의 적용:
인버터 및 모터용
