산업 부문에서 가장 많고 오염이 심한 고조파 발생원 중 하나로서, 중간 주파수 유도로의 고조파 제어 필요성은 업계에서 이미 합의된 사항입니다. 그러나 실제로 고조파 오염 문제는 근본적으로 해결되기에는 아직 멀었습니다.
한편으로, 고조파 저감 기술은 성숙해 보입니다—수동 필터, 능동 필터, 다중 펄스 정류 등 모든 솔루션이 엔지니어링 응용을 거쳤습니다.
그러나 다른 한편으로, 대부분의 기업은 실제 저감 과정에서 솔루션과 운영 조건의 불일치, 적절한 측정 및 진단 부족, 높은 유지보수 비용과 같은 실질적인 어려움을 여전히 겪고 있습니다. 이러한 문제는 종종 “불완전한 저감” 또는 “처리 후 결과가 더 나빠지는” 상황을 초래합니다.
구조가 간단하고 비용이 낮으며 무효 전력 보상 기능도 있습니다.
고정 차수에서만 작동하며 시스템과의 공진으로 장비 고장이 발생할 수 있습니다. 필터링 효과는 시스템 임피던스에 쉽게 영향을 받습니다.
부하가 안정적이고 고조파 차수가 고정된(예: 구형 6펄스 정류기) 중소 용량 애플리케이션과 비용 민감도가 높은 경우에 적합합니다.
모든 고조파(2차~50차)를 동적으로 추적 및 보상하며, 응답이 빠르고 시스템 임피던스의 영향을 받지 않습니다.
비용이 상대적으로 높고, 단일 장치의 용량이 제한적이며, 유지보수가 상대적으로 복잡합니다.
높은 전력 품질, 복잡하고 가변적인 고조파, 전압 플리커 억제가 요구되는 정밀 가공 또는 특수 야금 응용 분야.
선정이 용이하며(전압 및 전력 매개변수 필요), 시운전이나 유지보수가 필요 없고(3년 이내), 상류 고조파를 흡수하지 않으며, 비특성 고조파를 효과적으로 필터링합니다.
본질적으로 수동 기술이므로 대규모 부하 변동에 대한 적응성은 능동 고조파 필터만큼 좋지 않을 수 있습니다.
설치가 쉽고 최소한의 유지보수가 필요한 표준 6펄스/12펄스 정류 중주파로의 경우, THDi를 <10%로 달성할 수 있습니다.
능동 제어는 고조파 발생을 원천에서 감소시켜 상당한 결과를 얻습니다.
설비 투자 비용이 높고, 변압기 크기가 크며, 개조가 복잡합니다.
대용량 신규 중주파로 프로젝트는 고압측 필터 보상과 결합하여 종합적인 효과를 얻을 수 있습니다.

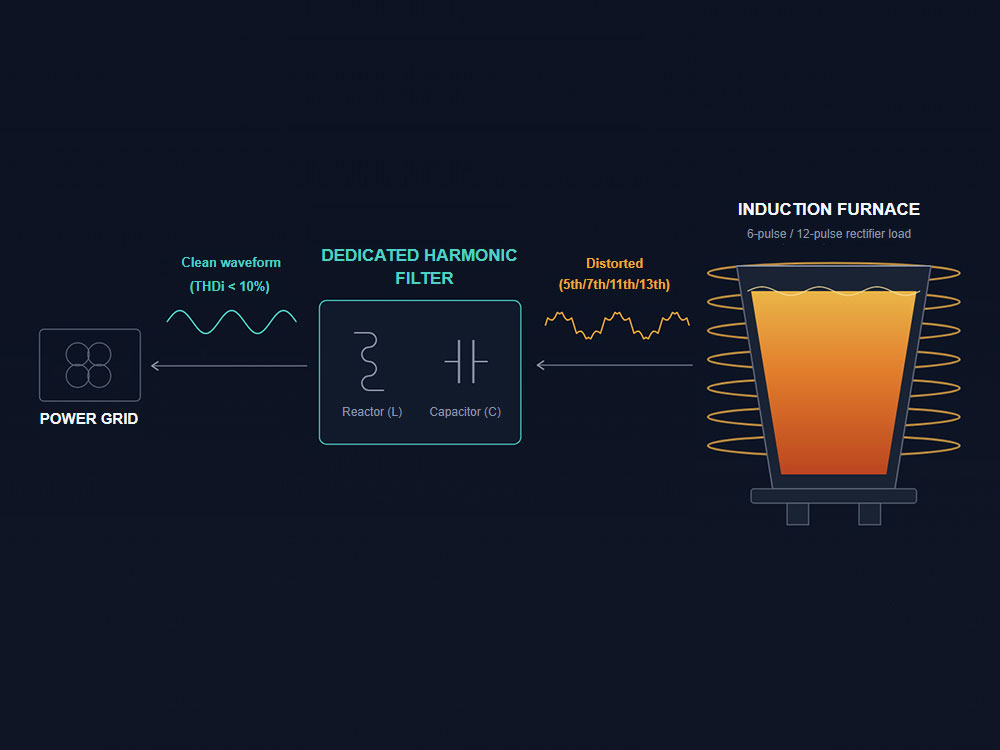

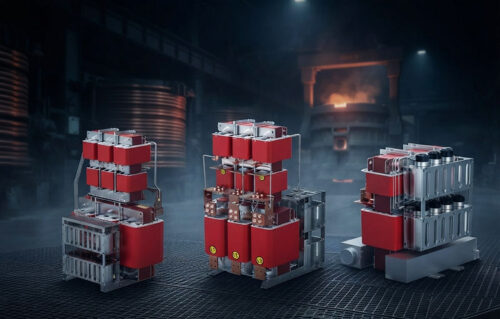

전용 중주파로 필터는 중주파 유도로의 전원 공급 시스템을 위해 특별히 설계된 전력 품질 관리 장치입니다. 주로 로 작동 중 정류기 및 인버터와 같은 비선형 부하에서 발생하는 고조파 전류를 억제하여 계통의 고조파 오염을 줄이고 역률을 개선하며 에너지 손실과 장비 발열을 최소화하는 데 사용됩니다. 필터는 리액터와 커패시터를 포함한 수동 필터링 구성 요소로 구성됩니다. 특정 주파수에서의 공진 특성을 활용하여 목표 고조파를 흡수하고 감쇠시켜 전원 공급 시스템의 안정적인 작동을 보장합니다. 이를 통해 중주파로 장비의 작동 효율이 향상되고 계통 호환성이 개선됩니다. 이러한 필터는 야금, 주조, 열처리 등 중주파 유도 가열 장비를 포함한 산업 응용 분야에서 널리 사용됩니다.
완화 솔루션을 설계하기 전에 다음 기본 작업을 완료해야 합니다:
1.1. 전문적인 전력 품질 분석 장비를 사용하여 전력망을 지속적으로 모니터링합니다.
1.2. 고조파 스펙트럼 분포(고조파 차수 및 함유율)와 무효 전력 변동 곡선과 같은 핵심 매개변수를 정확히 획득합니다.
위의 측정 데이터는 솔루션 설계의 핵심 근거이며, 경험적 추정이나 유사 프로젝트와의 비교로 대체되어서는 안 됩니다.
서로 다른 고조파 특성은 서로 다른 기술적 접근 방식에 해당합니다:
2.1. 고조파가 주로 5차, 7차, 11차, 13차 등과 같은 고정 특성 고조파이고 부하가 비교적 안정적인 경우, 수동 필터는 경제적 이점이 크므로 우선적으로 고려해야 합니다.
2.2. 고조파 성분이 복잡하고 변동성이 크거나 전압 플리커 억제가 필요한 경우, 더 나은 동적 응답 성능을 위해 APF 또는 SVG+FC 하이브리드 솔루션이 바람직합니다.
2.3. 새로운 대용량 프로젝트의 경우, 소스에서 고조파 발생을 줄이기 위해 12/24 펄스 정류 기술을 우선적으로 채택할 수 있습니다.
다양한 기술적 접근 방식은 엔지니어링 구현 중 서로 다른 강조점을 가집니다.
3.1. 수동 필터 설계는 리액턴스 비율(예: 5%, 7% 등)과 커패시터 정격 전압의 정확한 계산을 요구하며, 시스템과의 공진 위험을 피하기 위해 합리적인 여유를 확보해야 합니다.
3.2. 능동 장비 선택 시 핵심 부품의 이중화 구성을 고려해야 하며, 특히 핵심 장치(예: IGBT 모듈)의 브랜드 신뢰성과 열 설계에 주의를 기울여야 합니다.
이 사례는 중주파 유도로 전용 필터가 특징적인 고조파 저감 및 무효전력 영향 억제에 있어 실질적인 적용 효과를 입증합니다.
한 주조 기업이 6펄스 정류 방식의 5톤 중주파 유도로를 운영하고 있습니다. 운전 중 5차, 7차, 11차, 13차 고조파가 상당히 발생하며, 심각한 무효전력 영향(단기 피크 최대 2000kvar)이 동반되어 계통 전압 플리커를 유발하고 전원 공급 시스템의 안전하고 안정적인 운영에 일정한 위험을 초래합니다.
위 문제를 해결하기 위해 해당 기업은 중주파 유도로용으로 설계된 전용 필터 솔루션을 채택했습니다.
시운전 후 주요 운영 파라미터의 개선은 다음과 같습니다.
1. 고조파 저감: 고압 측의 5차, 7차, 11차, 13차 고조파 전류가 모두 국가 표준에서 규정한 한도 이내로 저감되었습니다.
2. 역률: 시운전 전 0.89에서 0.95 이상의 안정적인 값으로 향상되었습니다.
3. 전압 플리커: 계통 전압의 최대 변동이 효과적으로 200V 이내로 억제되어 설비 운영의 안전성을 보장했습니다.
이 사례는 중주파 유도로 전용 필터가 특징적인 고조파 저감 및 무효전력 영향 억제에 있어 우수한 엔지니어링 적응성을 제공하며, 고조파 특성이 상대적으로 고정되어 있고 부하 변동이 제어 가능한 범위 내에 있는 적용 분야에 특히 적합함을 보여줍니다.

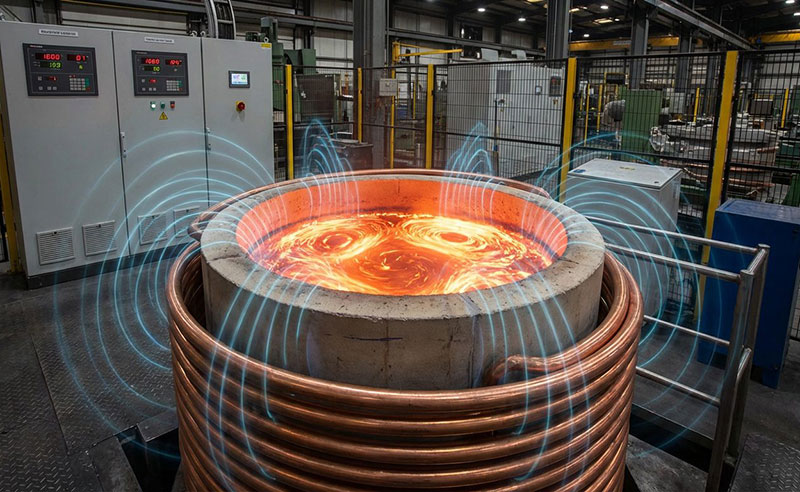

중주파 유도로는 산업용 배전 계통에서 가장 크고 심각한 고조파 발생원 중 하나이다. 이들이 발생시키는 특성 고조파(5차, 7차, 11차, 13차 등)와 강한 무효전력 충격은 오랫동안 계통 설비의 안전, 계량 정확도 및 전원 공급 안정성을 위협해 왔다.
실제 개선 작업에 있어 업계는 일반적으로 다음과 같은 일련의 실제 과제에 직면한다: 적절한 측정 및 진단의 부재, 실제 운전 조건과의 불일치, 수동 필터와의 공진 위험, 비용과 성능 간의 균형 달성의 어려움 등이다. 그 결과, 많은 기업의 고조파 개선은 여전히 “표면적 처방에 그치는 사후 대응” 수준에 머물러 있다.
이러한 업계 전반의 문제를 해결하기 위해, 당사는 중주파 유도로 전용 필터를 출시하였다. 6펄스 및 12펄스 정류 특성에 맞춰 특별히 설계되었으며, 선정이 용이하고 현장 시운전이나 유지보수가 필요 없으며, 비특성 고조파를 효과적으로 제거함과 동시에 무효전력 충격을 억제한다. 본 제품은 중주파로 사용자가 고조파 개선을 추진함에 있어 참고할 수 있는 하나의 옵션을 제공한다.
