EMC(전자기 적합성) 개요

전자기 적합성(EMC)은 전자 장비 또는 시스템이 전자기 환경에서 적절히 기능하면서 해당 환경의 어떤 것에도 허용할 수 없는 전자기 장해를 일으키지 않는 능력을 말합니다.

EMC는 전자기 간섭(EMI)과 전자기 감수성(EMS)으로 구분됩니다.

전자 기술의 급속한 발전, 장치 집적도의 증가, 그리고 동작 주파수의 더 높은 대역으로의 확장에 따라 전자기 환경은 점점 더 복잡해지고 있습니다.

EMC 문제는 전자 장비의 연구, 개발, 생산 및 적용을 제한하는 중요한 병목 현상으로 대두되었습니다. 이러한 문제는 성능 저하 및 기능 이상을 초래할 뿐만 아니라 안전 사고를 유발할 수도 있습니다.

제품 및 솔루션 문의

해결이 시급한 EMC(전자파 적합성) 문제

EMC 문제는 전기차, 의료 기기, 통신, 산업 자동화, 인버터, 에너지 저장, 조명 등 전 산업 분야에 걸쳐 존재합니다.

1

고주파 스위칭 전원 공급 장치에서의 현저한 전도성 간섭 문제

고주파 스위칭 전원 공급 장치는 신에너지 차량 충전 장비, 에너지 저장 인버터 및 산업용 전원 공급 장치에 널리 사용됩니다. 스위칭 중에 상당한 차동 모드 및 공통 모드 노이즈가 발생하여 전력선을 통해 전력망으로 전파되며, 이는 쉽게 전도 방출 과다로 이어져 다른 장비의 작동을 방해합니다.
2

복잡한 전자기 환경에서의 장비 면역성 부족

산업 자동화, 의료 장비 및 통신 시스템에서 장비는 주파수 변환기 및 모터 드라이브와 같은 강력한 간섭 소스와 공존하는 경우가 많습니다. 전자기 노이즈는 전력선 또는 공간 결합을 통해 시스템에 유입되어 제어 및 신호 모듈의 안정적인 작동에 영향을 미칠 수 있습니다.
3

고밀도 전자 시스템의 전자기 결합 문제

장비의 소형화 및 고집적화로 인해 내부 전원 및 신호 라인이 더욱 밀집되어 누화 및 전자기 결합이 쉽게 발생하며, 이로 인해 시스템 노이즈가 증가하고 신호 품질이 저하되어 장비 안정성에 영향을 미칩니다.
4

점점 더 엄격해지는 EMC 규정 및 인증 요구 사항

전자 장비는 전도 방출 및 내성 테스트와 같은 엄격한 EMC 표준을 충족해야 합니다. 설계 단계에서 EMC 문제가 완전히 고려되지 않으면 여러 번의 수정이 필요한 경우가 많아 R&D 비용이 증가하고 제품의 시장 출시가 지연됩니다.

일반적인 EMC 문제 해결 전략 및 솔루션

산업계에서 흔히 사용되는 전자파 적합성 관리 방법은 다음과 같습니다.

간섭원 제어

구성 요소 선택과 회로 기본 설계를 최적화하여 소스에서 전자기 에너지의 급격한 변화를 줄여 “문제 발생 전 예방”을 달성합니다.

구성 요소 최적화

저잡음 구성 요소와 디커플링 회로를 사용하여 과도 전류 변동을 줄입니다.

파형 정형

스위치 구동 저항을 조정하거나 RC 버퍼를 추가하면 dv/dt가 느려져 고주파 발진을 억제합니다.

에너지 분산

스펙트럼 확산 기술을 적용하여 클록을 변조하고 특정 주파수 지점에서 피크 에너지를 균일하게 분산시킵니다.
전파 경로 차단

전자기 에너지 전송 경로를 따라 물리적 또는 전기적 장벽을 설치하고, 차폐 및 접지 기술을 통해 방사 및 전도 결합 경로를 차단합니다.

물리적 차폐

고전도성 또는 고투자율 재료를 사용하여 섀시와 케이블을 밀봉하여 공간 결합 간섭을 제거합니다.

접지 시공

저주파 단일 지점 접지와 고주파 다중 지점 접지를 구분하고 접지 평면의 연속성을 보장하여 접지 임피던스를 줄입니다.

임피던스 정합

고속 신호의 접지 및 리턴 경로 최적화를 통해 루프 안테나 효과를 크게 줄입니다.
민감 장비 보호

전원 및 신호 포트에 주파수 선택적 장벽을 구축하여 장비의 내성이 향상되어 복잡한 전자기 환경에서 안정적인 작동을 보장합니다.

전원 정화

민감한 모듈의 전원 입력 전단에 필터를 설치하여 전원에서 발생하는 전도성 노이즈를 효과적으로 방지합니다.

신호 보호

다른 속도의 신호에 대해 차별화된 필터링 적용: 저속 신호에는 RC 저역 통과 필터링을, 고속 신호에는 공통 모드 초크를 사용합니다.

공간 분리

민감한 회로 또는 모듈에 대해 국부 차폐 및 물리적 분리를 구현하여 근접장 결합 간섭을 차단합니다.

EMC 필터란 무엇인가요?

EMC 필터는 전자 장비에서 전자기 간섭을 억제하는 데 사용되는 핵심 전자 부품입니다.

주로 인덕터, 커패시터, 저항과 같은 수동 부품으로 구성되며, 이러한 부품의 서로 다른 주파수 신호에 대한 응답 특성을 활용하여 주파수 선택적 필터링을 구현합니다.

핵심 기능은 간섭 전파 경로를 따라 주파수 선택적 장벽을 구축하여 전도성 전자기 간섭(EMI)을 효과적으로 억제함으로써, 장비가 다른 장비에 간섭을 주지 않고 다른 장비로부터 간섭을 받지 않도록 보장하는 것입니다.

신재생 에너지, 자동차 전자, 산업 자동화와 같은 고주파·복잡한 전자기 환경에서 EMC 필터는 제품이 CISPR 및 IEC와 같은 국제 표준 인증을 통과하기 위한 중요한 구성 요소가 되었습니다.

EMC 필터의 주요 역할

전도 간섭의 양방향 억제와 신호 순도 최적화를 통해 장비의 안정적인 작동을 보장하고 법적 규제 준수를 돕습니다.

간섭원으로부터의 외부 방출 억제

전원 또는 신호 라인 입력에 직렬로 연결된 필터는 내부 스위칭 전원 공급 장치, 모터 드라이브, 디지털 회로 등에서 발생하는 고주파 노이즈를 효과적으로 필터링하여 전원 라인을 통해 전력망으로 전도되어 다른 장비에 영향을 미치는 것을 방지합니다. 특히 스위칭 전원 공급 장치의 광범위한 사용으로 인해 필터 없이는 CISPR 32 또는 CISPR 11 전도 방출 한계를 충족하는 것이 거의 불가능합니다.
외부 간섭으로부터 민감한 회로 보호

서지, 고조파, 무선 주파수 노이즈와 같은 외부 그리드 교란은 전력선을 통해 장비에 유입될 수 있습니다. EMC 필터는 저역 통과 특성을 통해 고주파 간섭을 차단하여 후단의 제어 회로, 센서, ADC 및 기타 민감한 모듈의 안정적인 작동을 보장합니다.
깨끗한 신호 전송 달성

통신 및 데이터 수집 시스템에서 필터는 신호 왜곡과 노이즈 중첩을 줄이고, 신호 대 잡음비를 개선하며, 데이터 무결성과 시스템 신뢰성을 보장합니다.
규제 및 인증 요구 사항 충족

많은 국가에서 전자 제품의 EMC 적합성에 대한 강제 표준(예: FCC, CE, CCC)을 시행하고 있습니다. 제품이 테스트를 통과하고 시장에 성공적으로 진입하려면 적절한 EMC 필터를 사용하는 것이 필수적입니다.

EMC 필터의 장점

설치가 간편하고 소음 억제 효율이 높으며 환경 적응력이 뛰어나 EMI 억제와 EMS 보호를 동시에 해결합니다.

간단하고 편리하게 사용 가능

필터는 회로에 직접 직렬로 연결됩니다. 다양한 요구 사항에 맞게 여러 배선 방법을 사용할 수 있어 설치가 간단하고 빠릅니다. EMC 테스트 검증 단계에서 신속하게 교체할 수 있어 테스트를 용이하게 하고 시간을 절약하며 효율성을 향상시킵니다.
효율적인 전자기 간섭 억제

차동 모드 및 공통 모드 노이즈를 동시에 억제하여 넓은 주파수 대역에서 우수한 간섭 억제를 제공하고 전도 방출을 크게 줄입니다.
다양한 형태, 높은 선택성

정격 전력, 설치 형태 또는 배선 방법에 관계없이 고객의 실제 요구 사항에 따라 선택할 수 있습니다. PCB부터 완전한 기계에 이르는 애플리케이션에 적합한 제품을 찾을 수 있습니다.

강력한 환경 적응성

대부분의 경우 캐리어로 금속 하우징을 특징으로 하며 내부는 전자 포팅 컴파운드로 채워져 있습니다. 이를 통해 넓은 온도 범위, 높은 습도 및 진동이 있는 가혹한 산업 환경에서 안정적으로 작동할 수 있으며 복잡한 전자기 환경에서도 기능할 수 있습니다.
EMC 문제를 위한 다목적 솔루션

EMC 필터는 일반적으로 다중 구성 요소로 구성되어 다단계 필터 유닛을 형성합니다. 따라서 전도 방출 및 복사 방출 문제를 해결하는 주요 역할을 할 뿐만 아니라 복사 및 전도 내성, 정전기 방전(ESD), 서지와 같은 EMS 문제를 해결하는 데에도 기여합니다.

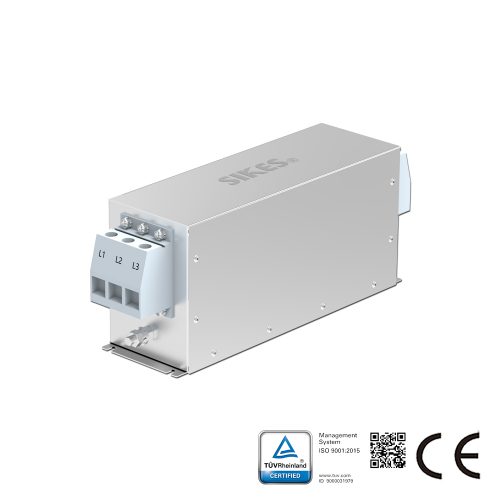

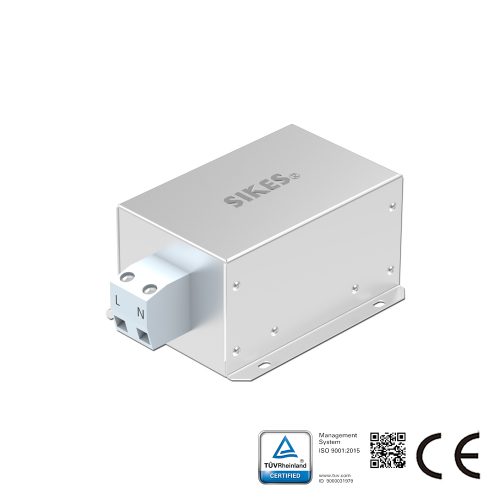

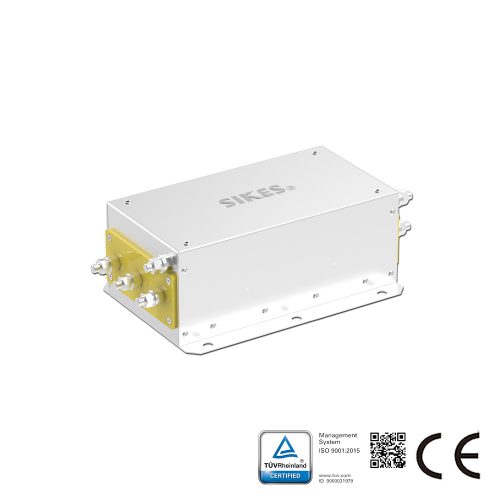

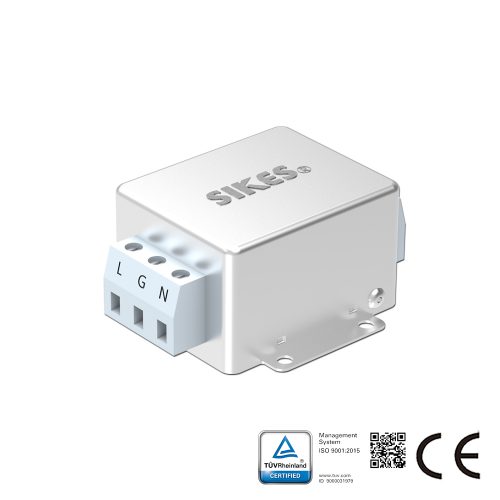

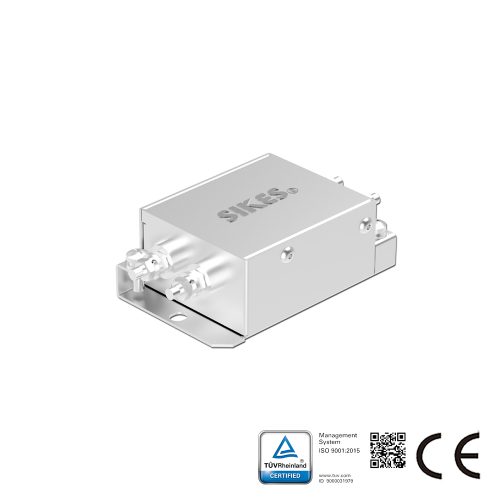

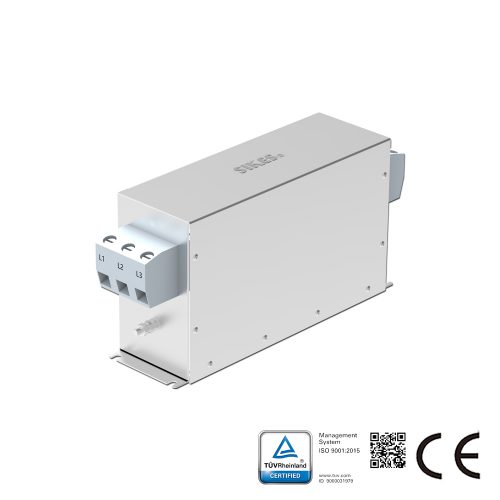

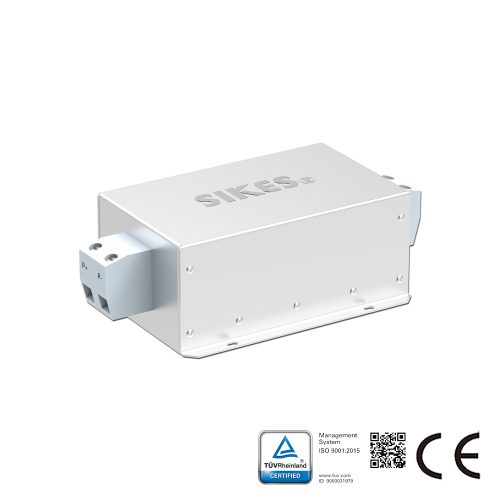

EMC 필터의 전형적인 적용 분야

당사는 다양한 산업의 EMC 페인 포인트를 분석하여 여러 시리즈의 EMC 필터를 개발했습니다.

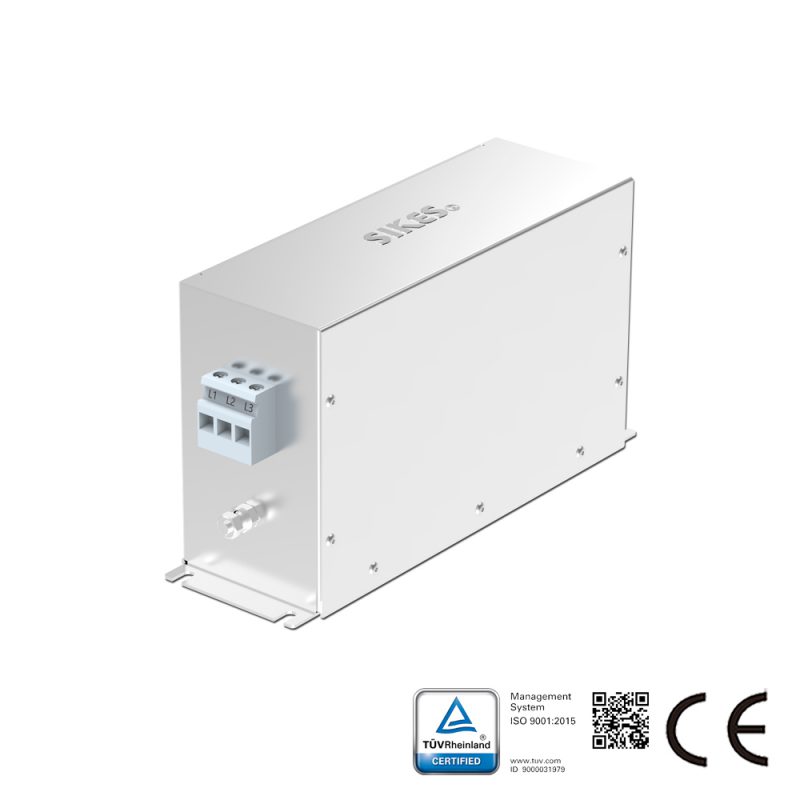

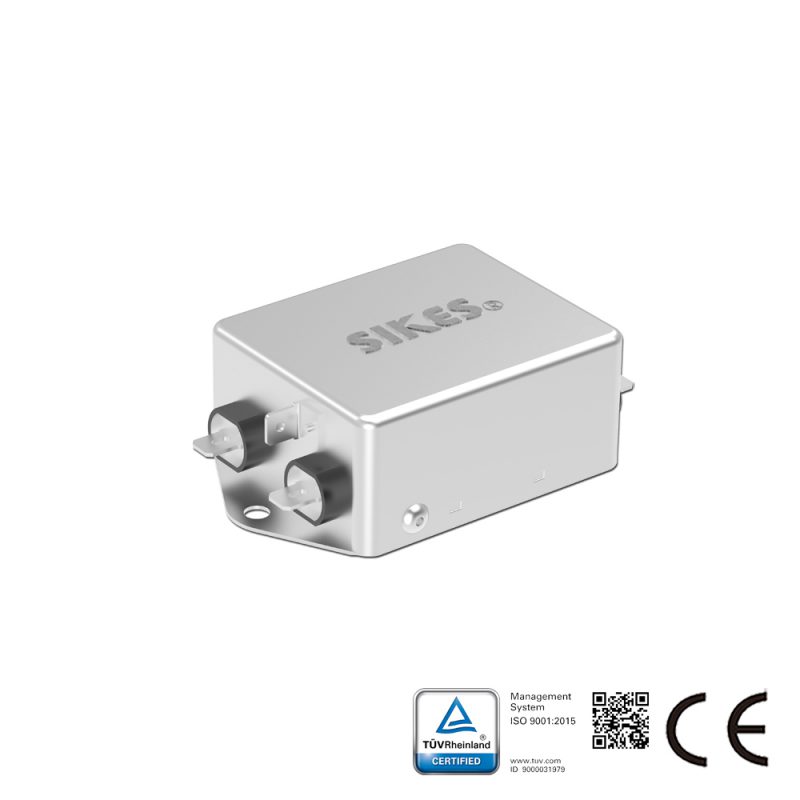

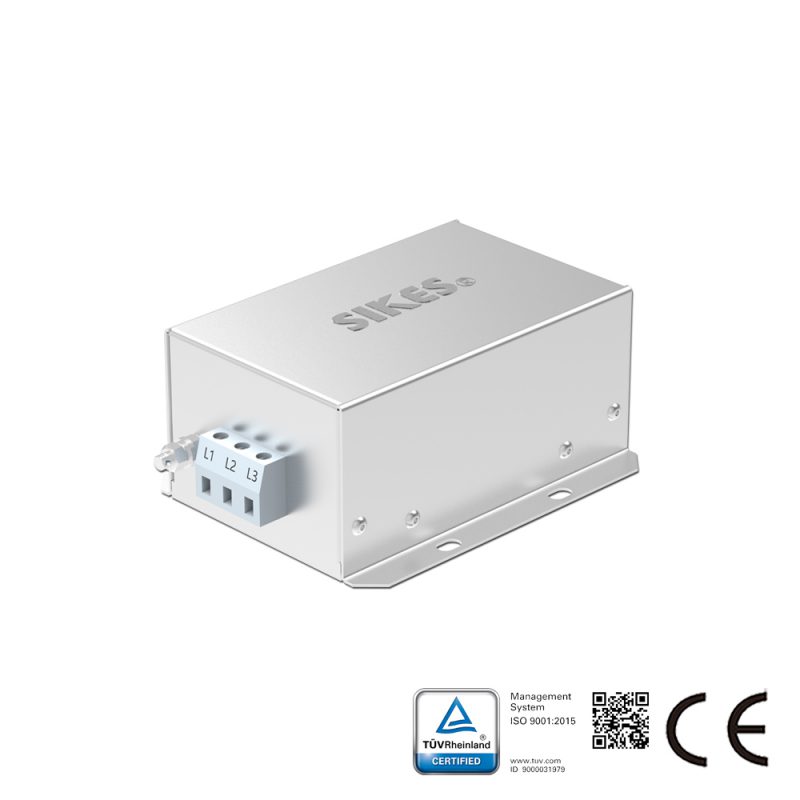

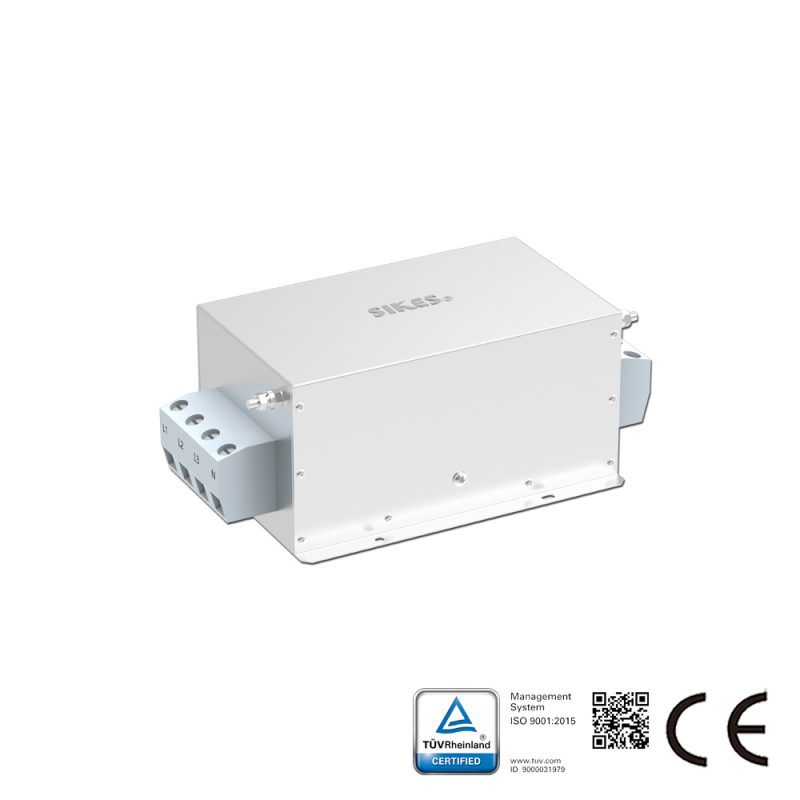

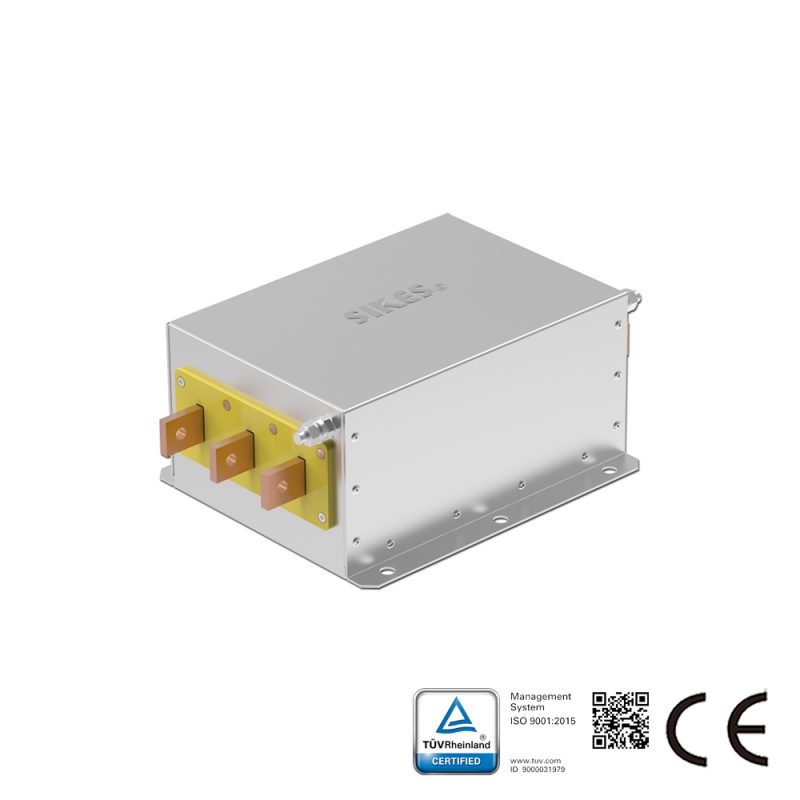

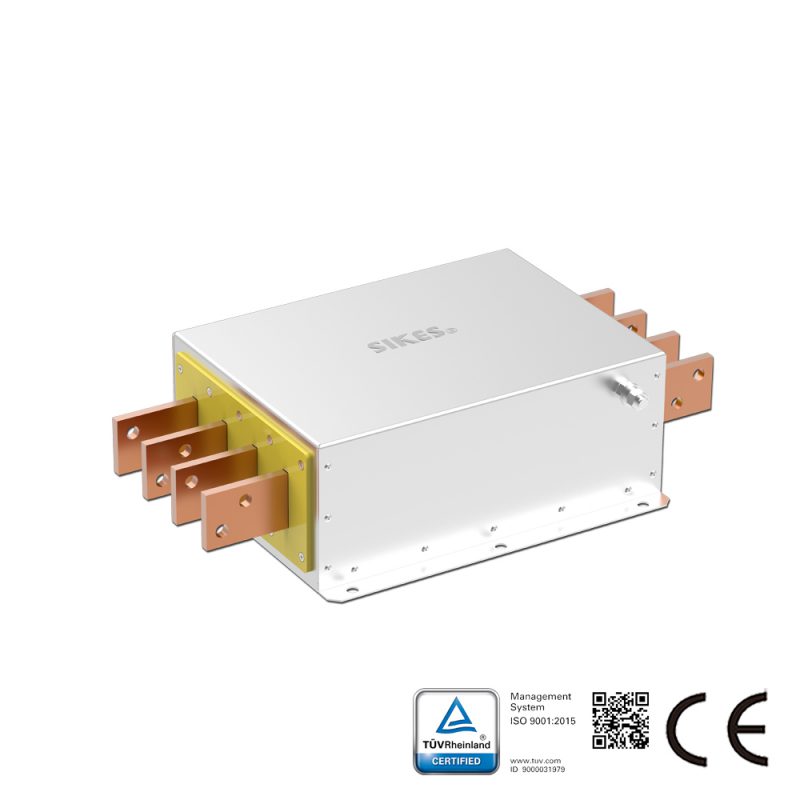

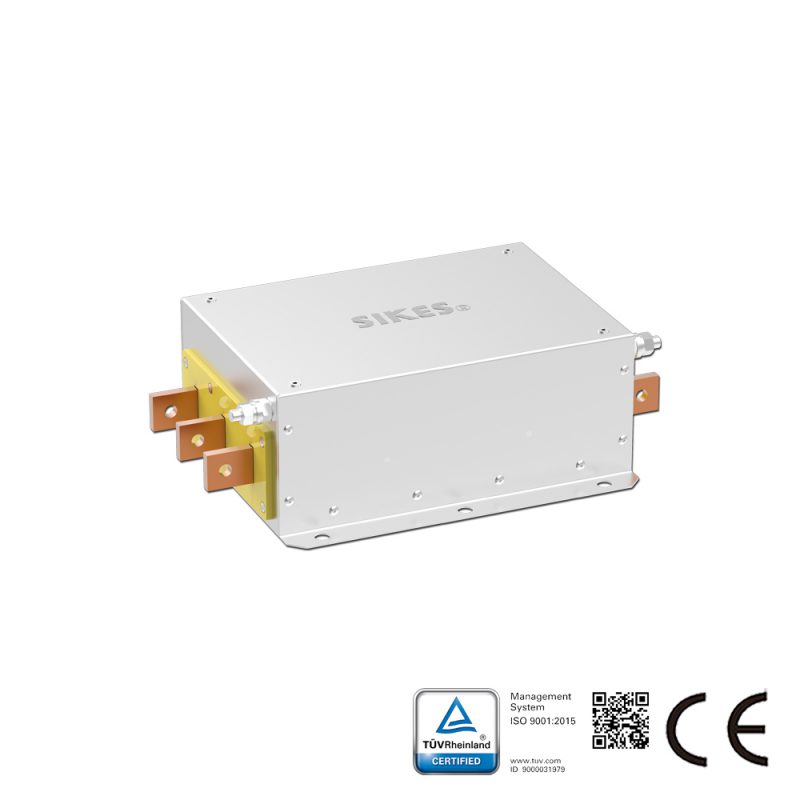

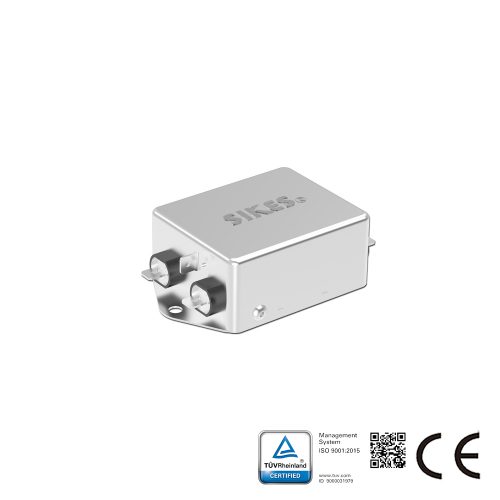

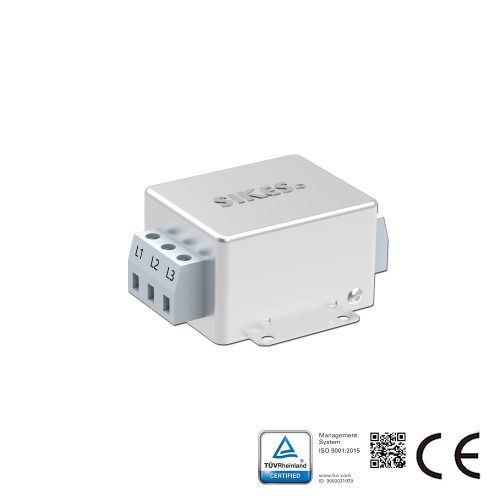

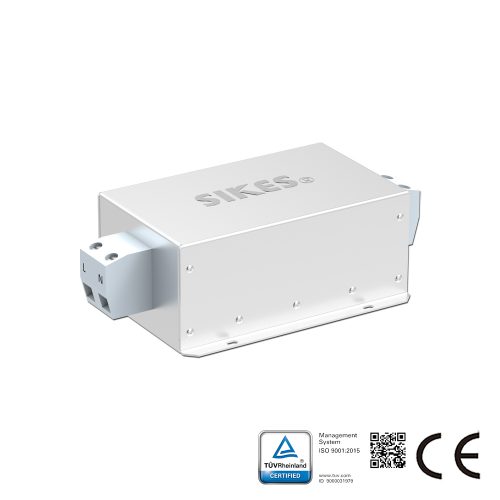

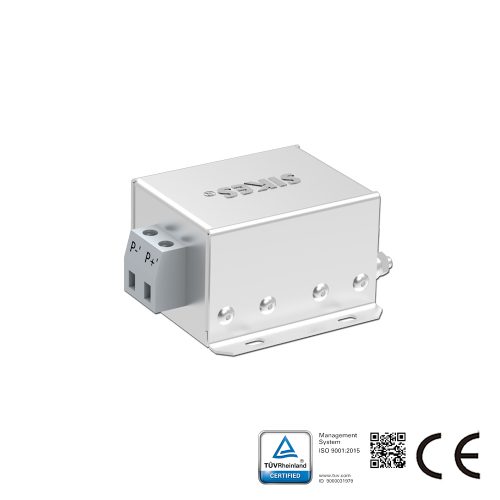

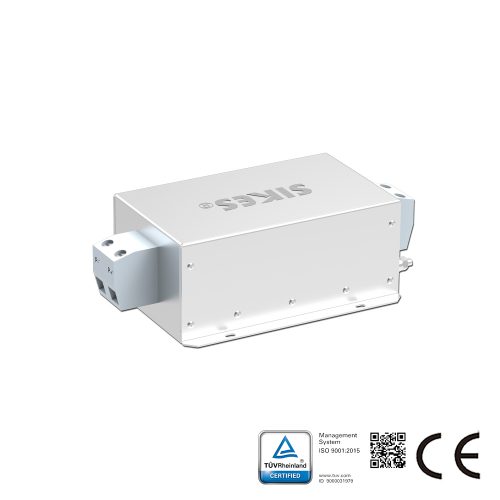

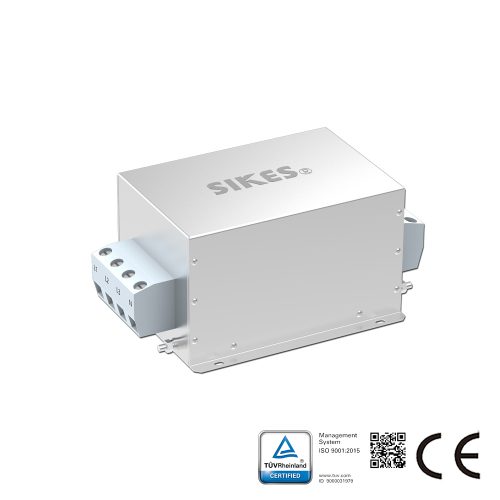

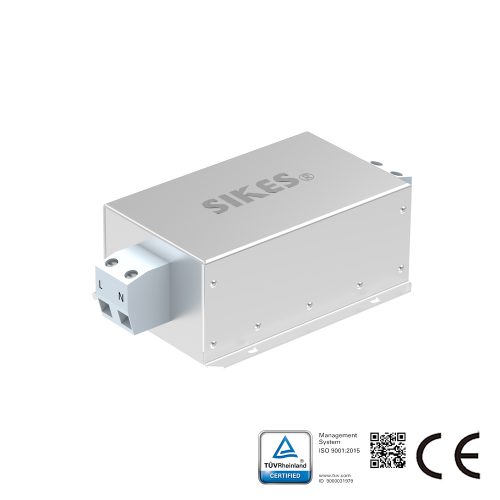

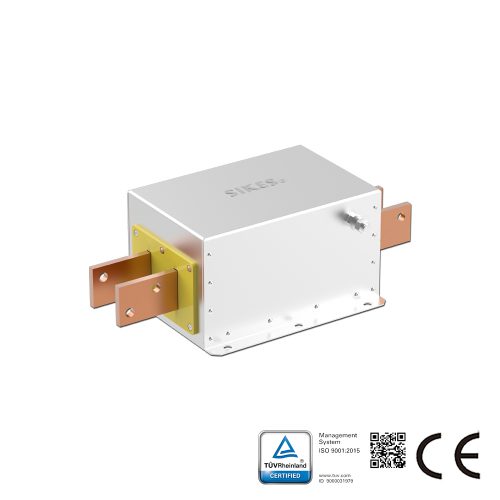

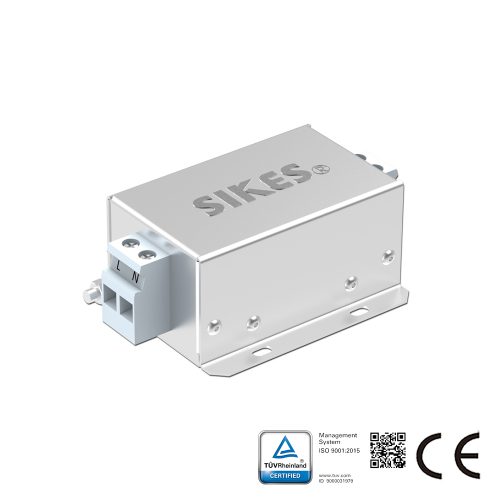

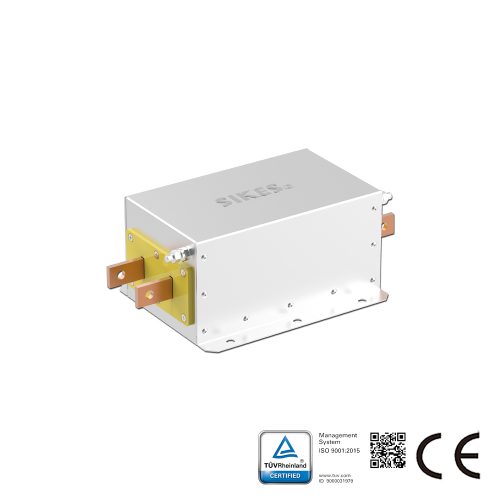

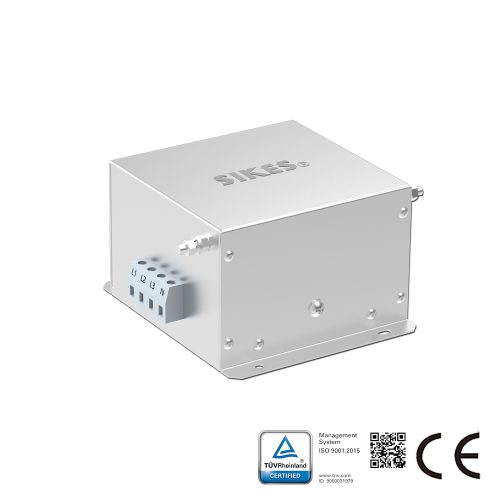

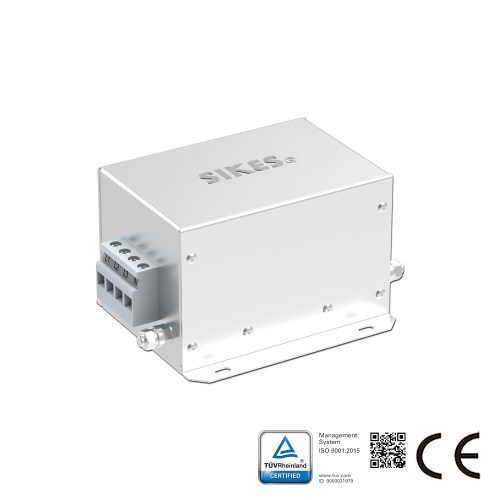

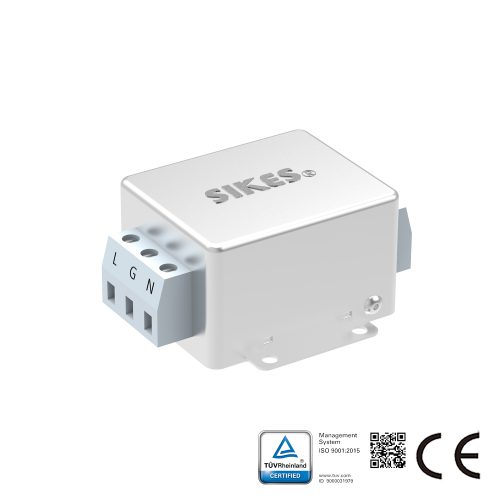

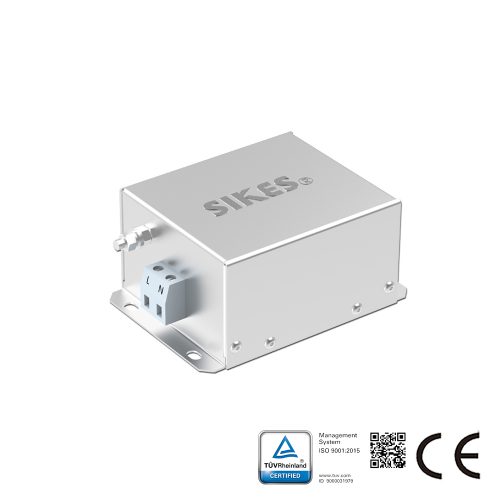

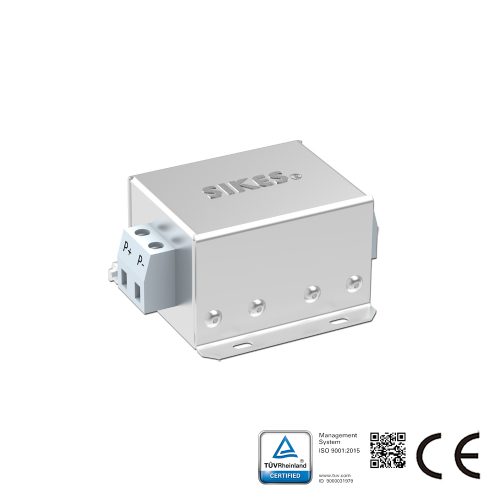

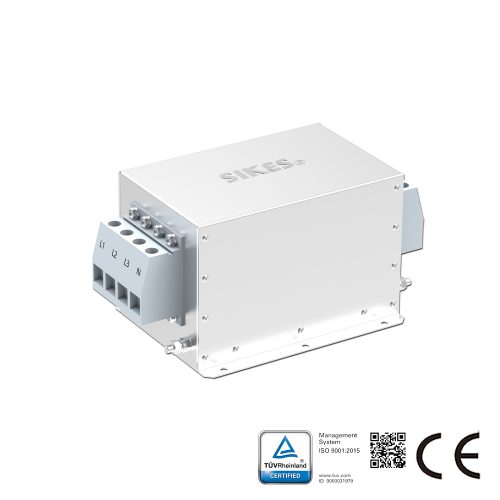

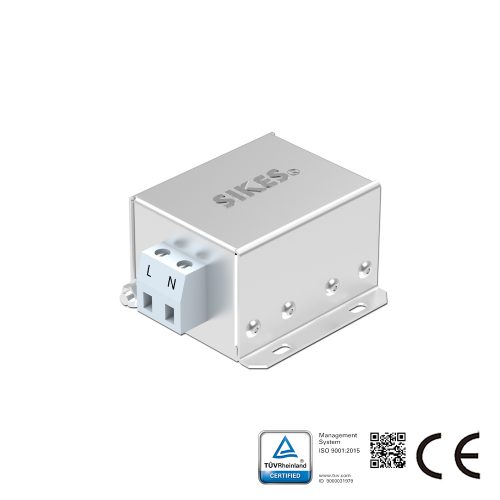

적용 분야	DC 필터			단상 교류 필터							삼상삼선 필터											삼상사선 필터 (중성선 포함)

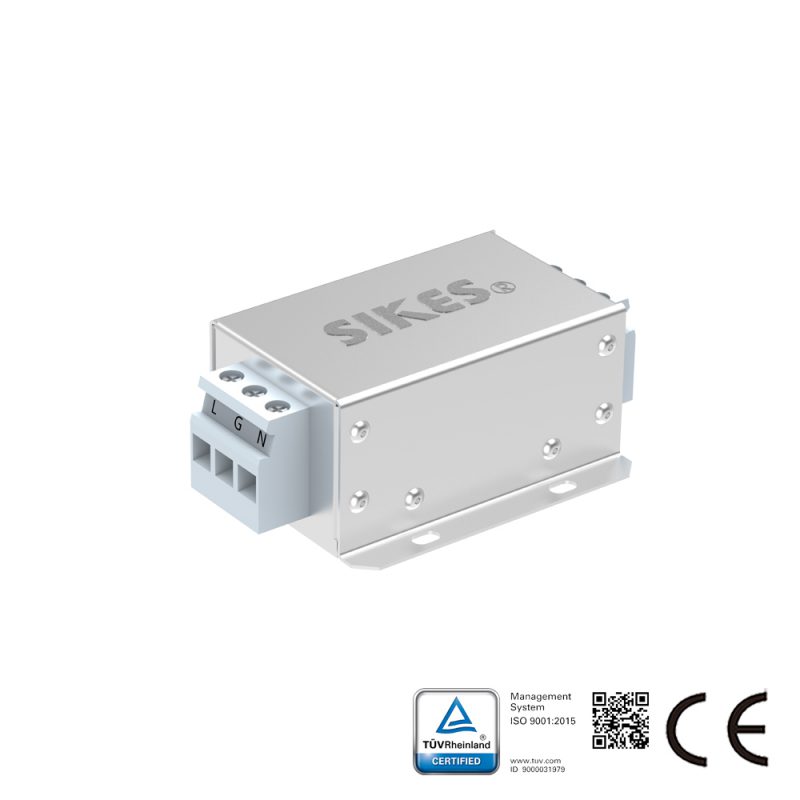

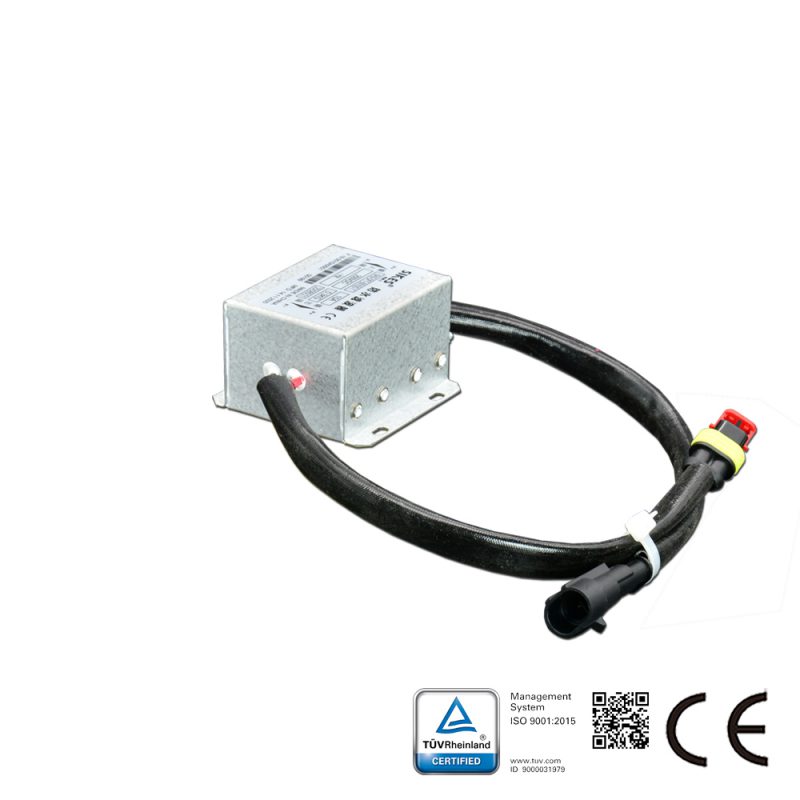

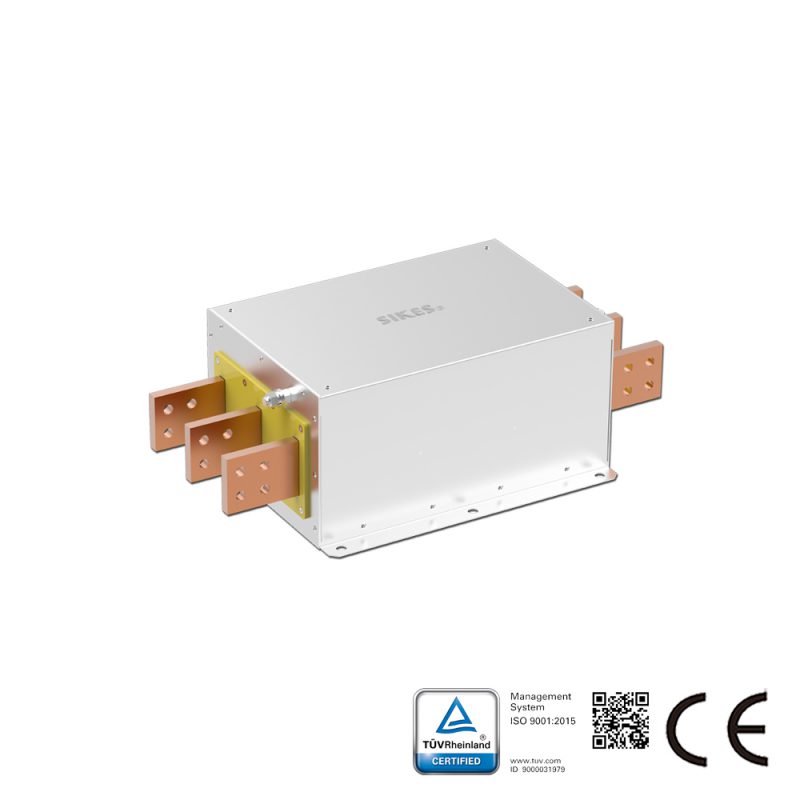

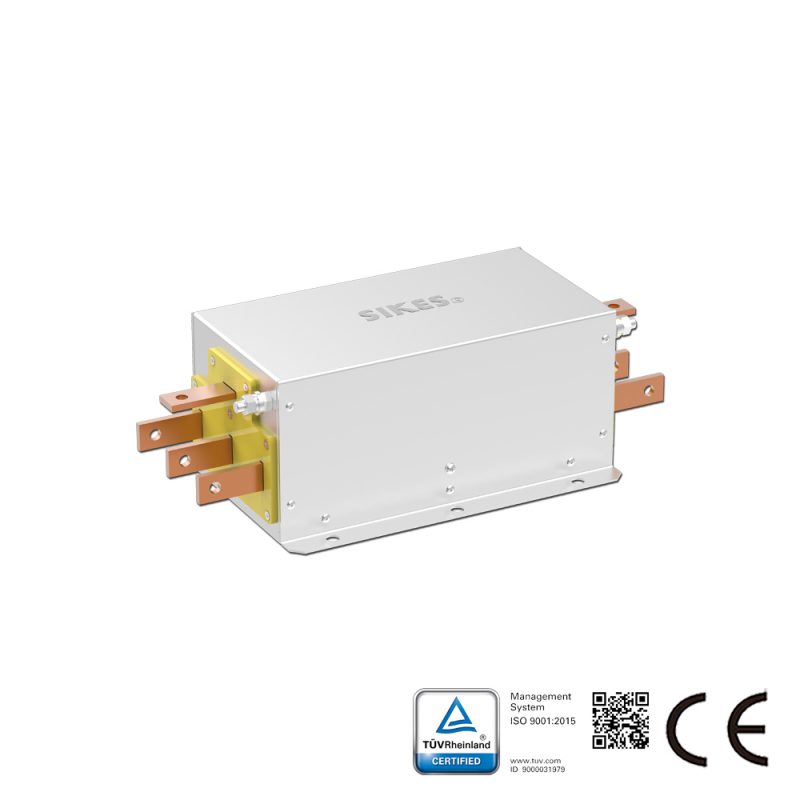

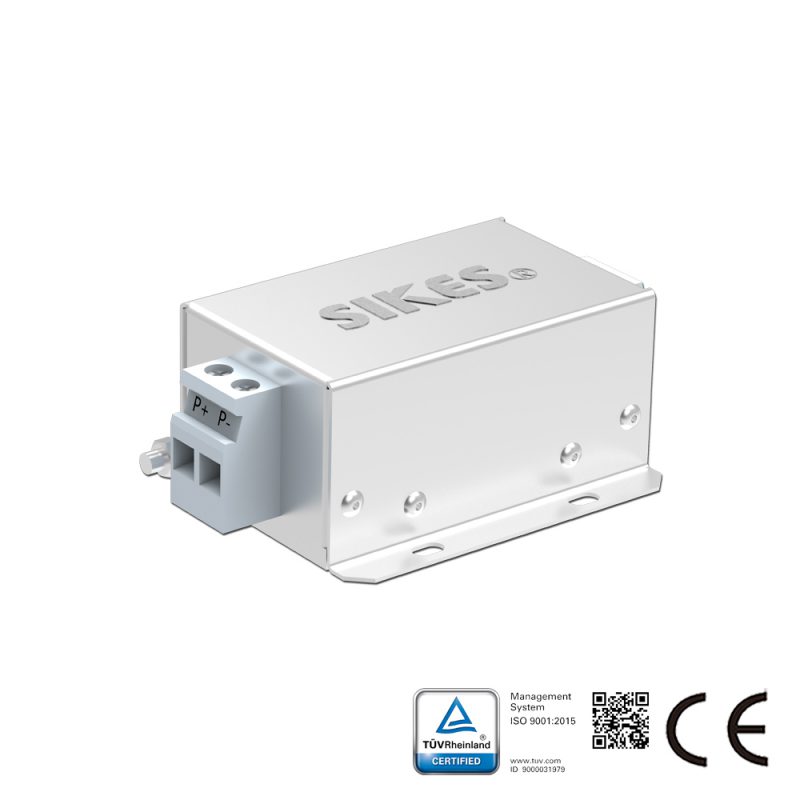

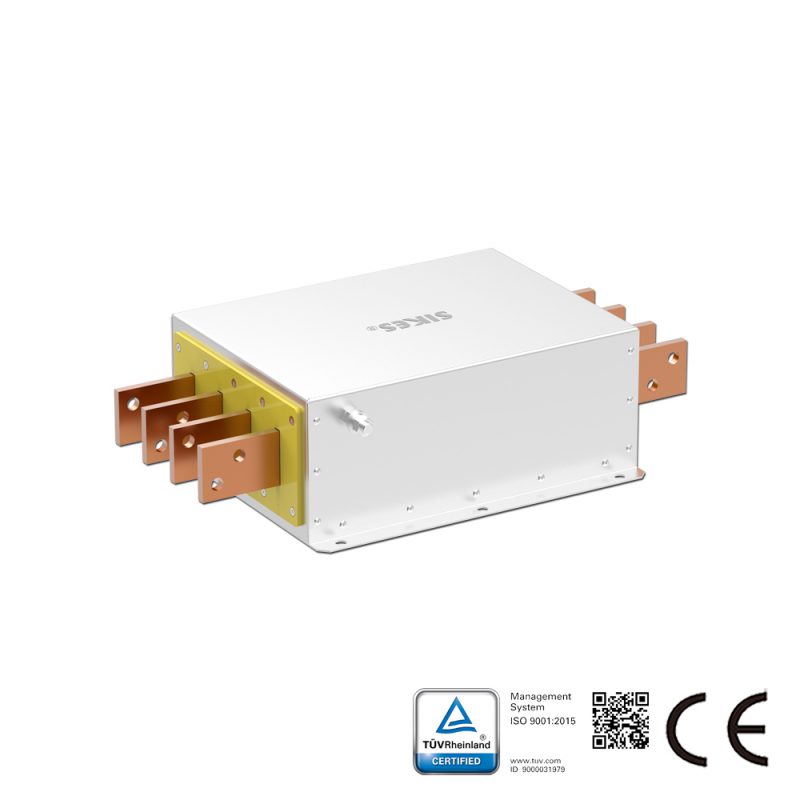

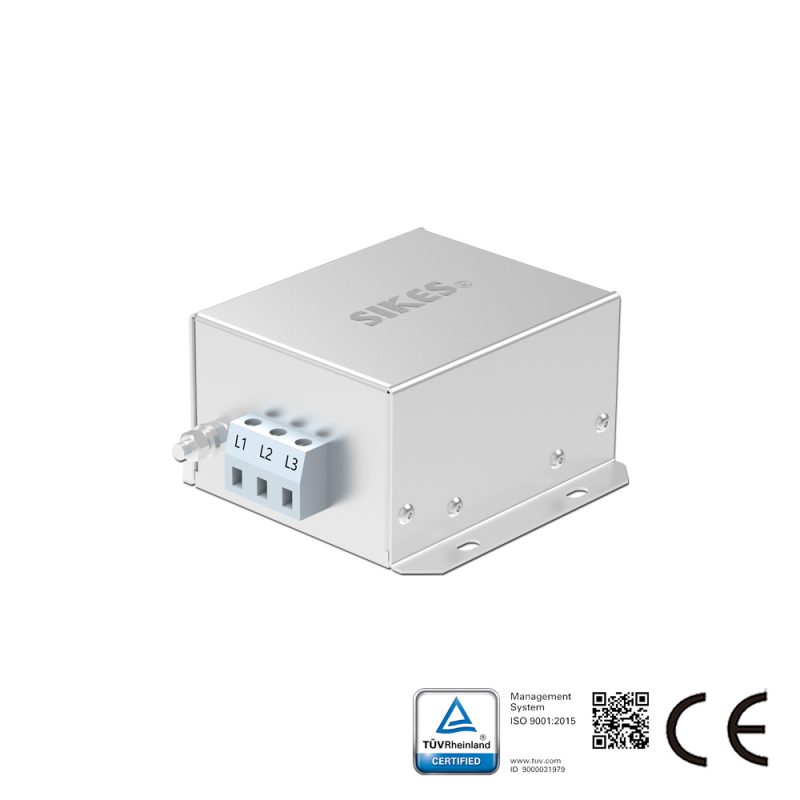

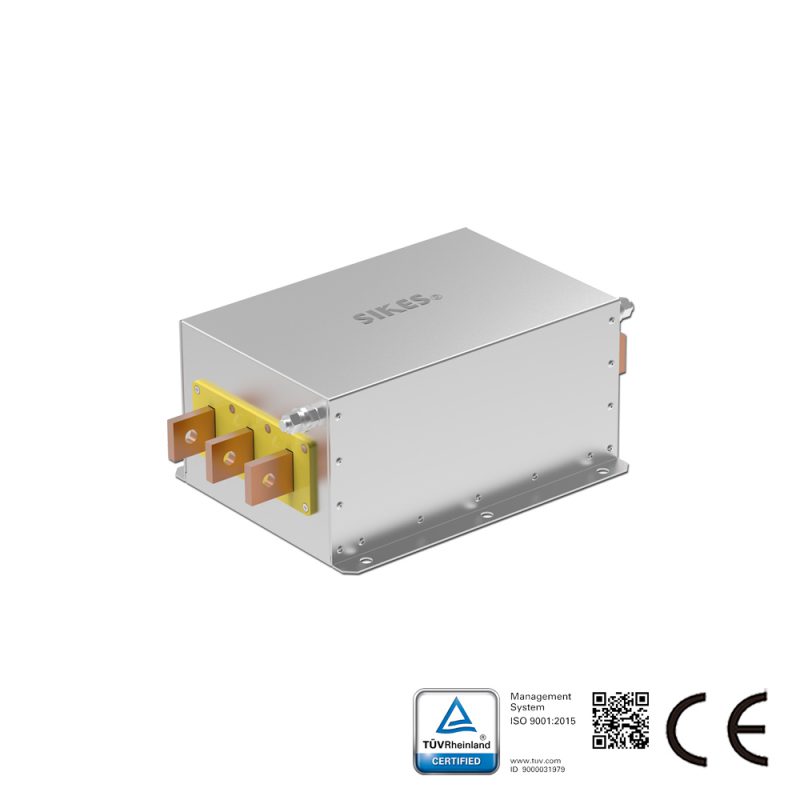

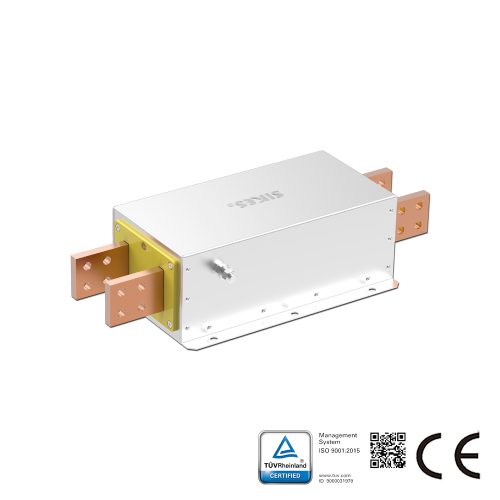

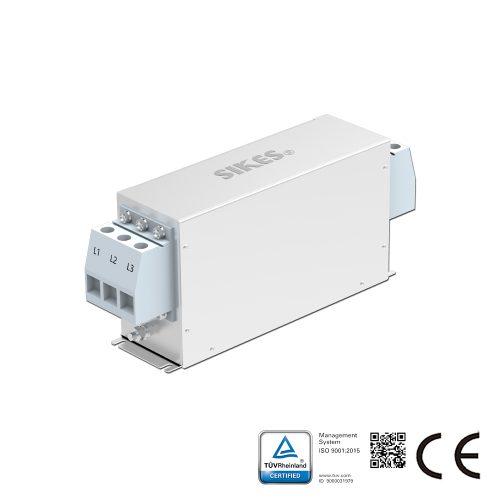

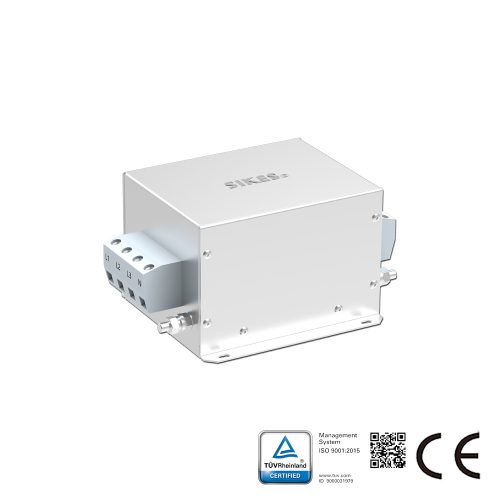

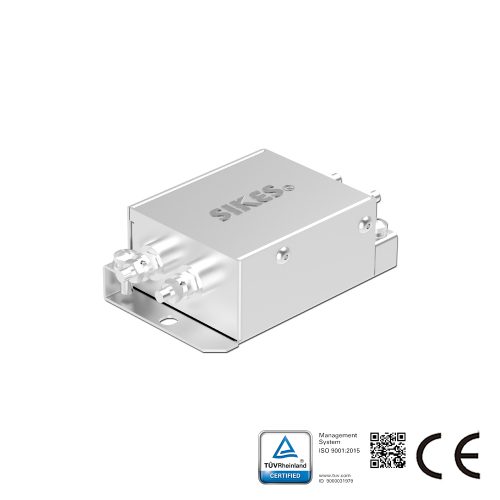

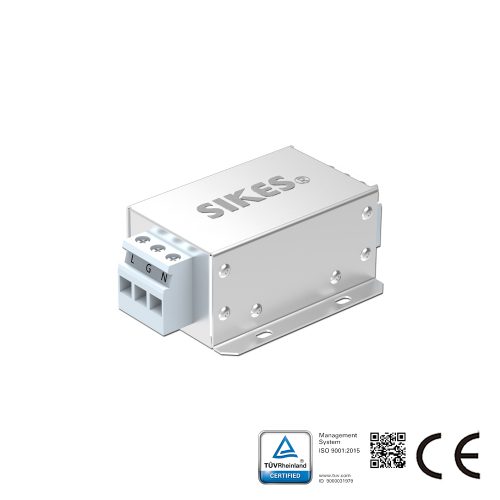

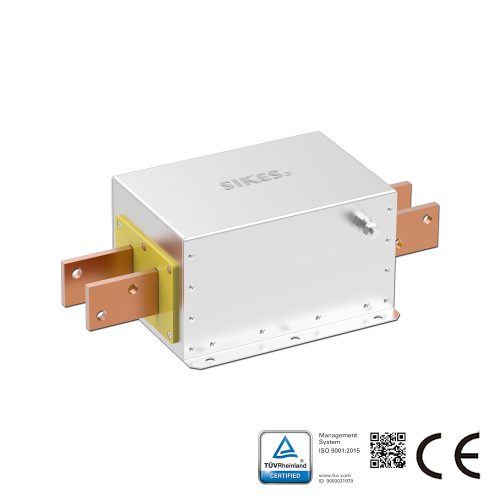

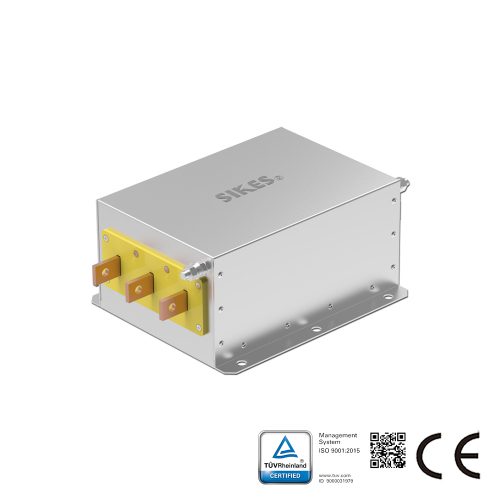

적용 분야	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
구동 및 제어 장치						●	●	●	●		●	●	●	●	●	●						●	●	●
산업용 로봇 및 자동화						●	●	●			●	●	●	●		●	●					●	●
반도체 장비					●	●	●	●	●					●		●	●					●	●
에너지 저장 장치	●	●	●			●	●	●	●				●			●	●	●	●				●	●
전기차 장비 및 충전 시스템	●	●				●	●	●	●			●		●		●	●	●				●	●
물류 및 창고 자동화					●	●		●	●			●		●	●	●							●
공조(HVAC) 시스템						●	●					●	●	●		●		●				●	●
조명 시스템						●		●
의료 기기 및 설비				●	●	●	●							●						●			●	●		●
에너지 시스템	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
디지털 및 정보 시스템	●	●			●		●	●	●
차폐 및 보안 시설										●															●		●
군사 시설 및 장비							●			●											●				●		●

결론

전자 장비가 고주파 및 고전력 밀도 방향으로 발전함에 따라, 신에너지 차량, 산업 자동화, 통신 및 신에너지 시스템에서의 전자기 간섭 문제가 점점 더 두드러지고 있습니다.
EMC 설계는 장비의 안정적인 작동을 보장하고 관련 인증을 통과하는 데 있어 중요한 요소가 되었습니다.

다양한 EMC 완화 기술 중에서 EMC 필터는 전도성 전자기 간섭을 억제하는 가장 직접적이고 효과적인 수단 중 하나입니다.
전원 입력단에 필터를 적절히 구성함으로써 고주파 노이즈 전파를 효과적으로 줄이고 시스템의 전자기 적합성(EMC) 성능을 개선할 수 있습니다.

다양한 응용 요구를 충족시키기 위해, 당사는 산업용, 전원 공급 장치 및 신에너지 장비에 광범위하게 적용 가능한 다양한 EMC 필터 제품을 제공하며, 시스템의 안정적인 작동과 EMC 인증을 위한 신뢰할 수 있는 보증을 제공합니다.
