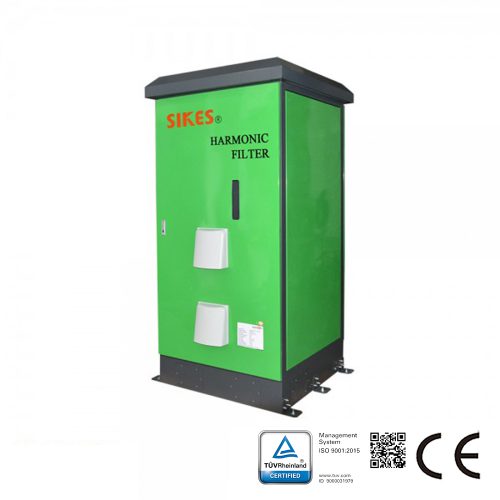

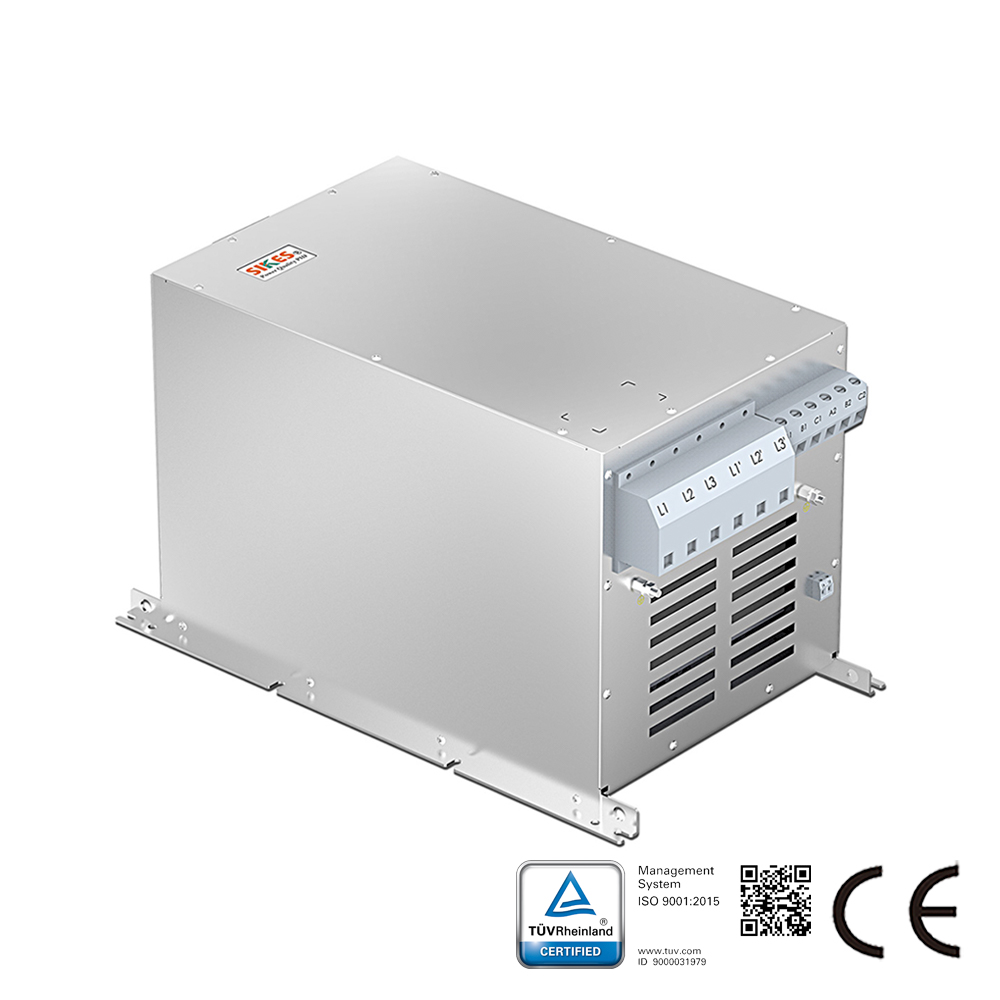

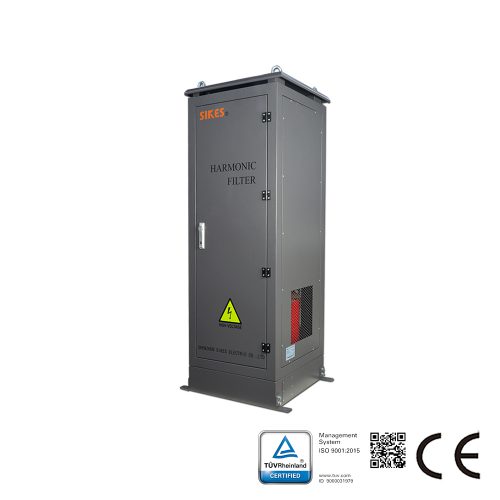

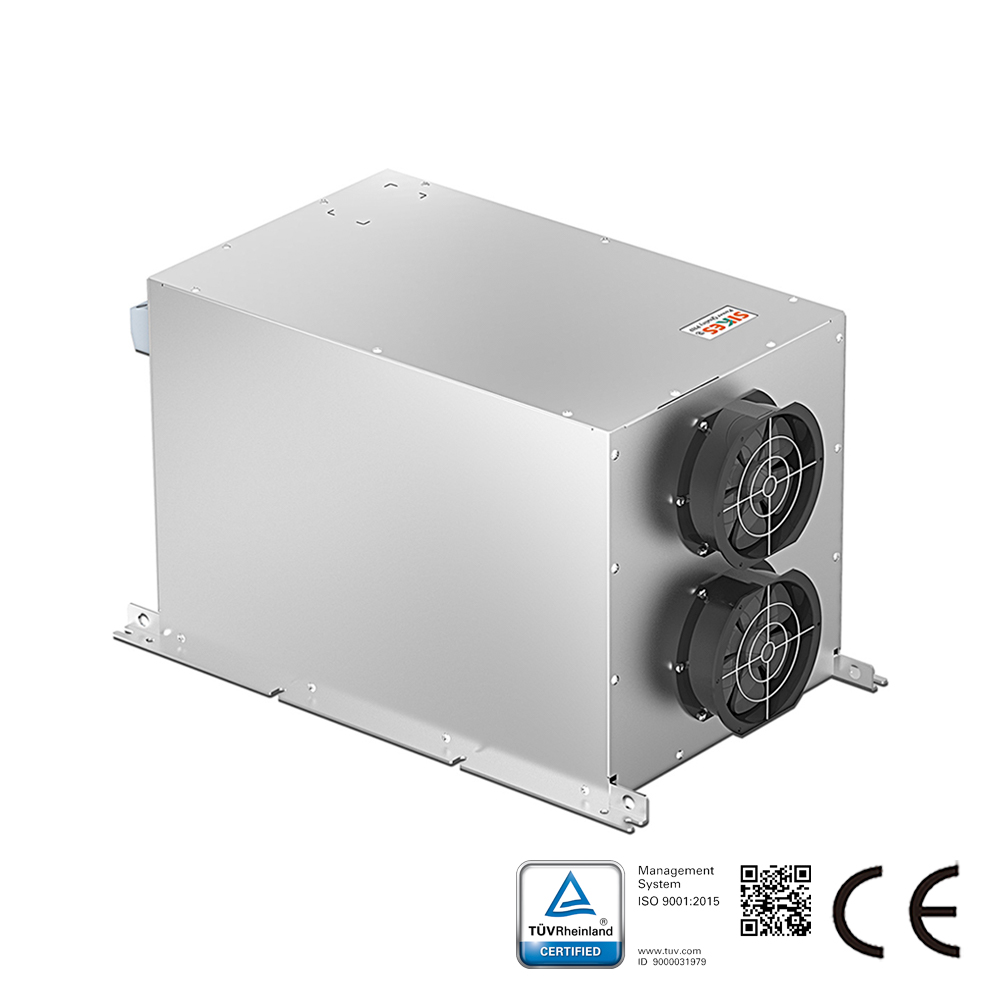

SIKES 고급 수동 고조파 필터 PHF 005 및 PHF 010은 견고하고 사용이 간편한 수동 고조파 필터로, 시스템 에너지 효율을 유지하면서 고조파를 저감합니다.

고조파 성능 최적화

고급 고조파 필터 PHF 005/010은 비용 효율적인 종합 솔루션입니다. 기존의 고조파 트랩 필터와 비교하여 PHF는 더 작은 설치 면적과 더 높은 고조파 저감 성능을 제공합니다.

해당 솔루션은 PHF 005와 PHF 010의 두 가지 변형 모델로 제공됩니다. Danfoss 드라이브 전단에 연결 시, 전부하 조건에서 전원 계통으로 유입되는 고조파 전류 왜곡률을 전고조파 전류 왜곡률(THiD) 5% 및 10% 수준으로 저감합니다. (시스템 요구 사항: THVD < 2%, 선간 전압 불평형률 < 1%)

98% 이상의 효율을 제공하는 고급 수동 고조파 필터는 특히 최대 250kW 용량의 Danfoss 드라이브를 위한 비용 효율적이고 매우 견고한 고조파 솔루션입니다.

독립형 옵션으로 제공되는 고급 고조파 필터는 컴팩트한 하우징을 갖추고 있어 기존 패널 공간에 쉽게 통합될 수 있습니다. 따라서 주파수 변환기의 최소한의 조정만으로도 레트로핏 적용에 매우 적합합니다.

PHF 010: THiD < 10%; 12펄스 정류기와 동등하거나 우수한 성능 및 비용 경쟁력 확보
PHF 005: THiD < 5%; 18펄스 정류기와 동등하거나 우수한 성능 및 비용 경쟁력 확보

사양
라인 전압:
380-415 VAC (50 Hz) 사용 가능;
440-480 VAC (60 Hz) 요청 시 제공;
500-525 VAC (50 Hz) 요청 시 제공;
690 VAC (50 Hz) 요청 시 제공.
인클로저 등급: IP20 (IP21 요청 시 제공)
과부하 전류: 60초 동안 160%
효율 &gt; 0.98
실제 역률
0.85 @ 50% 부하
0.99 @ 100% 부하
주변 온도: -13º~113º F (-25º~45ºC) 디레이팅 없음

특징 및 장점
Danfoss VLT® 시리즈 드라이브와의 정합 성능을 위해 설계됨
사용자 친화적인 시동; 조정 불필요
정기 유지보수 불필요
단일 필터로 여러 드라이브 보호
전류 왜곡 제한 지침 준수를 위해 설계됨:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
