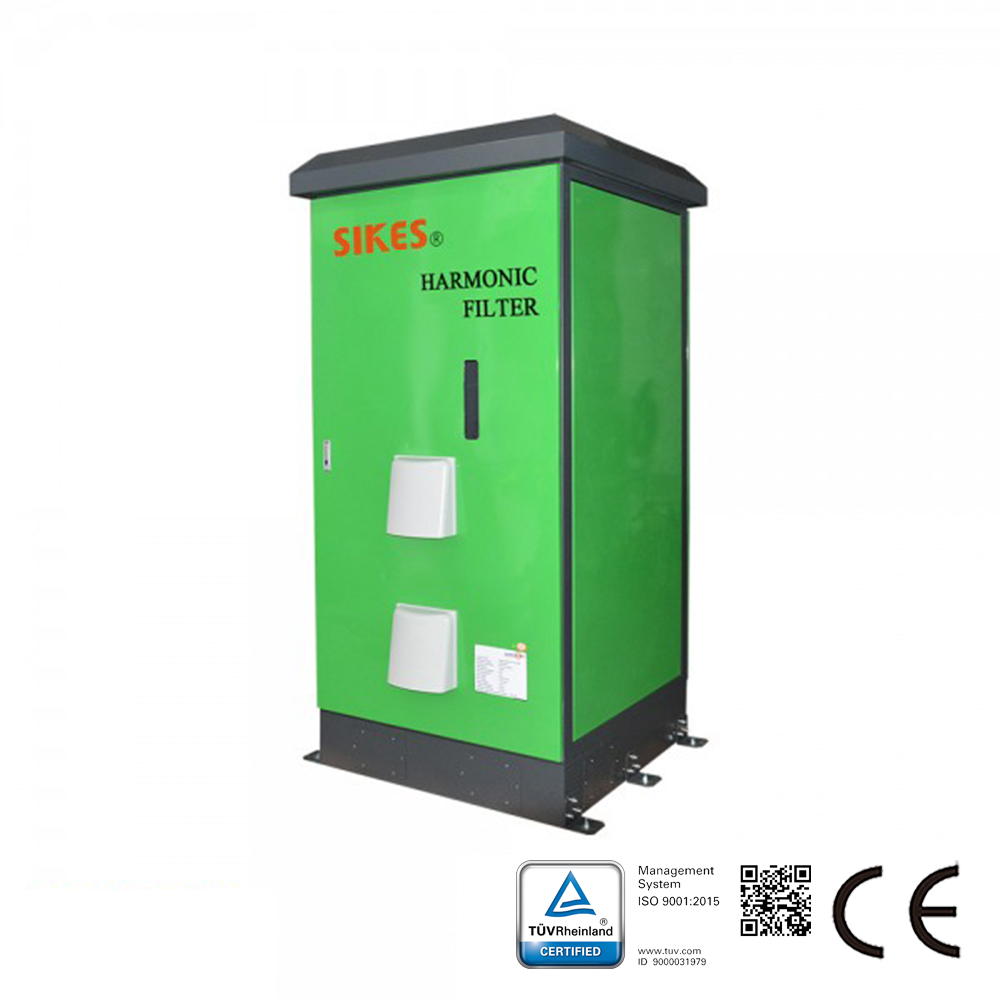

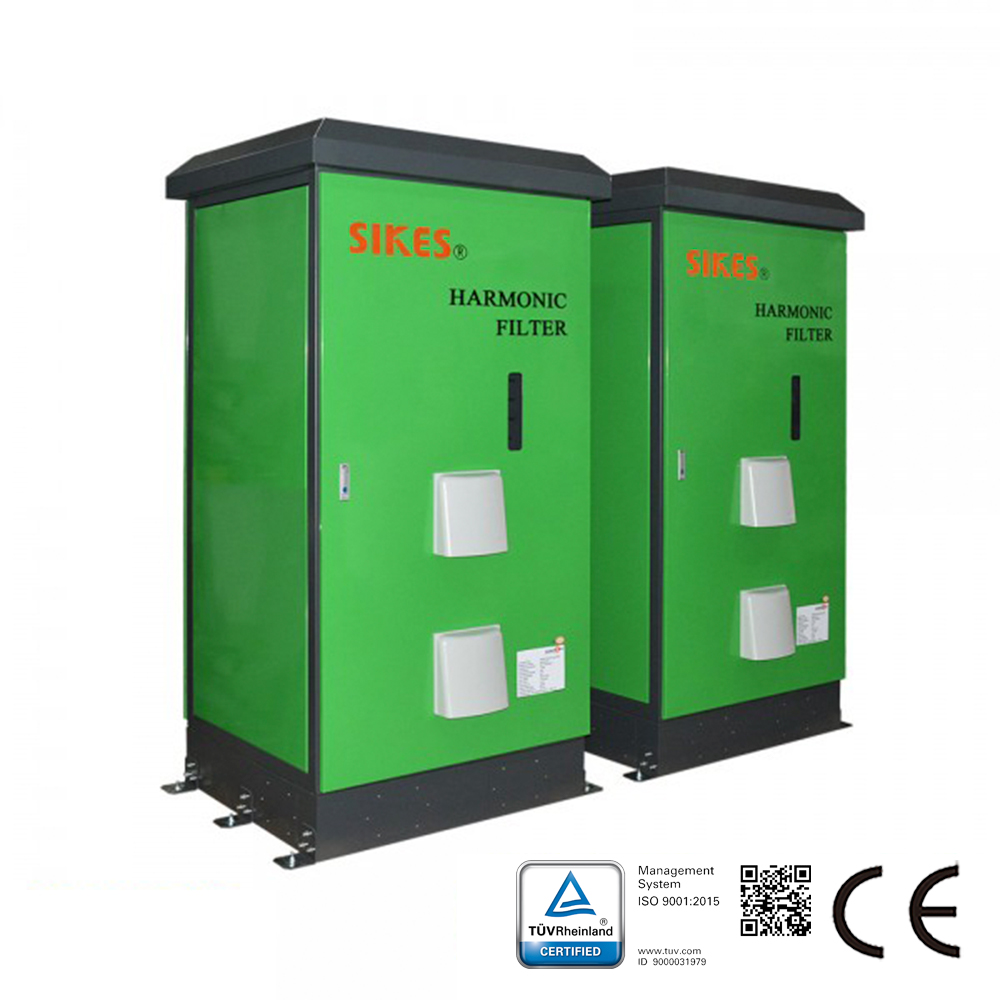

Sikes 수동 고조파 필터는 6펄스 입력 정류기가 있는 거의 모든 종류의 전자 애플리케이션용으로 설계되었습니다. 이 필터는 고조파 전류 왜곡을 필요한 수준으로 효율적으로 줄일 수 있습니다.

전부하 테스트 보고서:
부하: 110kW (700kW의 15.7%)

수동 고조파 필터 제품 특징:
신속한 설치 및 간편한 시운전 설계;
비용 효율적인 수동 고조파 필터;
국제 전력 품질 표준 준수 지원.

기술 표준:
IEC61000, GB/T14549-93, IEEE 519

수동 고조파 필터 기술 특성:
정격 동작 전압: 3*380 ~ 500VAC ±10%
동작 주파수: 50Hz (요청 시 60Hz)
THDi << 5% (시스템 요구 조건: THDv < 2%, 선간 전압 불평형 < 1%) 정격 전력: 700kW 효율: 정격 선간 전압에서 98% ~ 99% 과부하: 정격 전류의 1.6배, 1분간, 시간당 1회 주변 온도: -25 ~ +40℃ 보호 등급: IP54 총 중량: 1341kg 순 중량: 1241kg 크기: 1250 × 1100 × 2244mm 냉각 방식: 강제 내부 공기 냉각 Sikes 수동 고조파 필터는 Schaffner 및 MTE 필터 외에 이상적인 선택입니다.

일반적인 적용 분야: 고조파 전류로 인한 열적 및 전기적 과부하로 인해 잠재적 위험이 높은 비선형 3상 전원 공급 장치.

수동형 고조파 필터 적용 분야:
DC 급속 충전기;
HVAC 설비;
팬 및 펌프 응용;
산업 자동화 및 로봇 장비;
AC 및 DC 모터 드라이브 및 주파수 인버터;
6펄스 프런트 엔드 정류기를 갖춘 장비.
