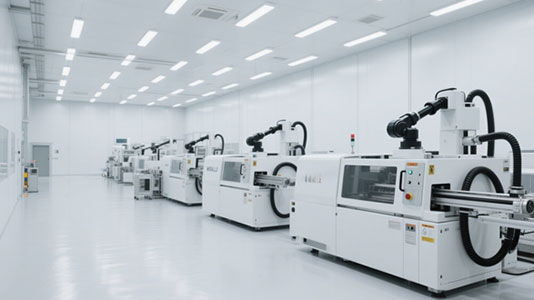

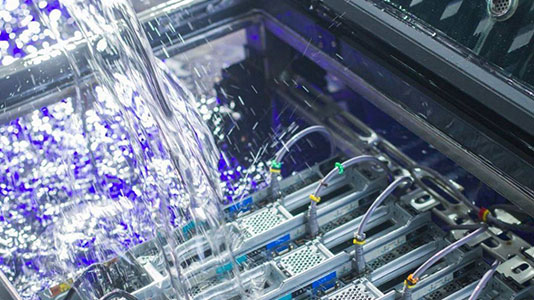

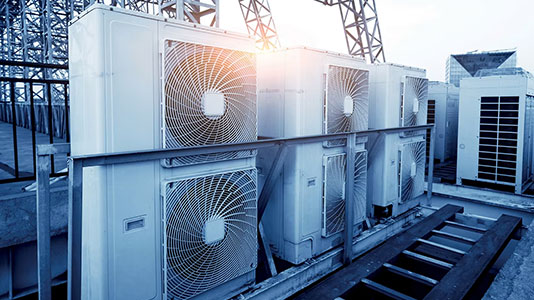

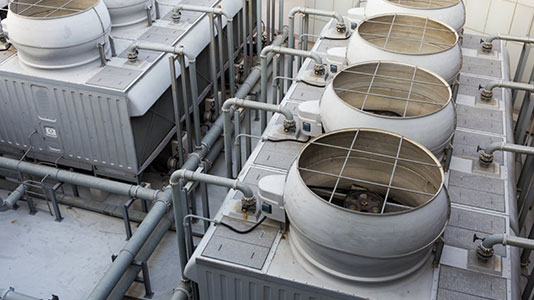

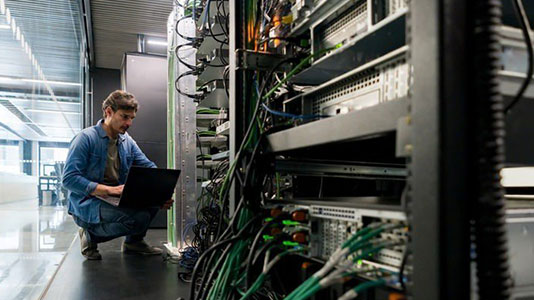

EC 팬은 고효율, 저소음, 지능형 속도 조절이라는 장점으로 데이터 센터, HVAC 시스템, 산업용 냉각 분야에서 널리 사용됩니다. 그러나 전력 전자 구동 기술을 사용하기 때문에 작동 중 특정 고조파 전류가 발생하여 전력 품질 저하, 장비 과열, 역률 저하, 시스템 손실 증가로 이어질 수 있습니다. 대규모 및 중앙 집중식 적용 추세에 따라 EC 팬의 고조파 저감은 전원 공급 안정성을 보장하고 시스템 운영 효율을 향상시키는 중요한 측면이 되었습니다.
EC 팬 고조파 필터는 EC(전자 정류) 팬 시스템의 전력 품질을 개선하기 위해 설계된 필터링 장치입니다. 주로 인덕터, 커패시터, 저항과 같은 수동 부품으로 구성됩니다. 최적 설계된 필터링 네트워크를 통해 EC 팬의 전력 전자 드라이브에서 발생하는 특성 고조파에 대해 저임피던스 경로를 제공하여 고조파 전류를 효과적으로 줄이고 시스템 역률을 개선하며 라인 손실과 장비 발열을 최소화합니다. EC 팬용 고조파 필터는 전원 공급 시스템의 안정성을 향상시키고 다양한 애플리케이션 시나리오의 전력 품질 요구 사항을 충족할 수 있습니다.

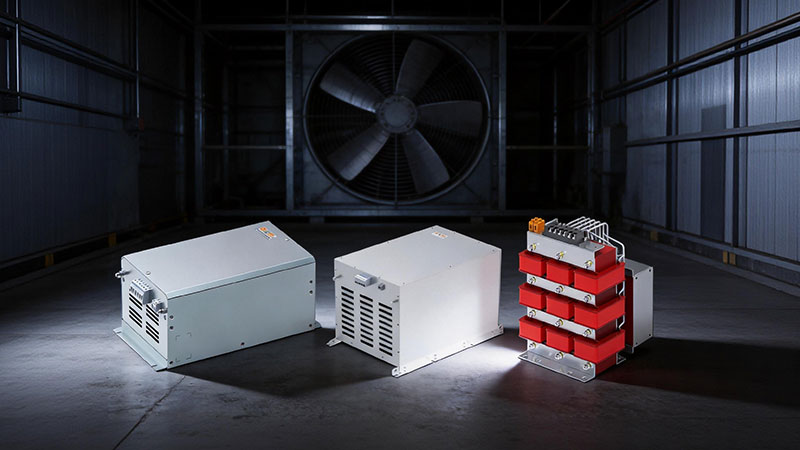

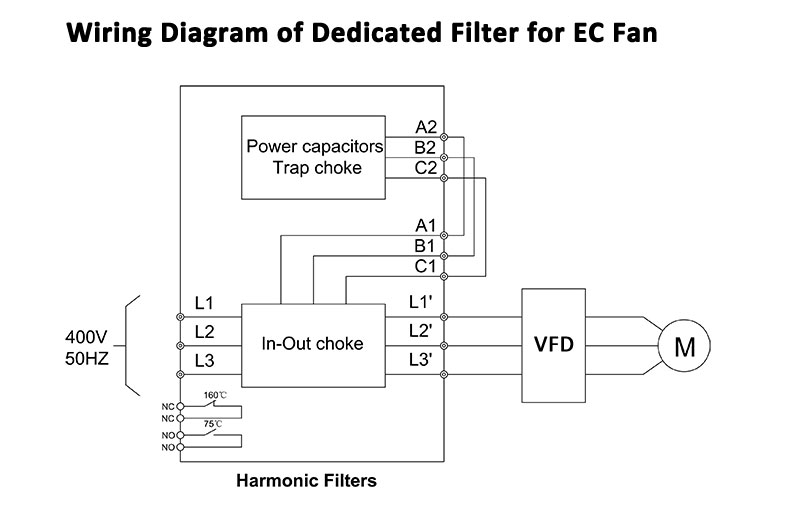

Sikes의 EC 팬 전용 필터는 LC 수동 필터링 기술을 사용하여 라인/부하 리액터와 전력 커패시터를 통해 고조파 필터링 네트워크를 형성합니다. EC 팬이 작동 중일 때 내부 정류기와 전력 전자 구동 장치에서 발생하는 고조파 전류가 필터링 시스템으로 유입됩니다. 필터는 특정 주파수의 고조파에 대해 저임피던스 바이패스 경로를 제공하여 고조파 전류가 필터 분기 내에서 순환할 수 있게 하여 전력망에 주입되는 고조파 성분을 줄입니다. 동시에 필터의 커패시터 구성 요소는 적절한 무효 전력 보상을 제공하며 리액터와 협력하여 시스템 역률을 개선하고 라인 전류를 줄이며 장비 발열 손실을 최소화합니다. 최적화된 필터 매개변수 설계를 통해 전류 파형을 효과적으로 개선하고 THDi(총 고조파 전류 왜곡률)를 줄이며 전원 공급 시스템의 안정성을 높일 수 있습니다. 이 솔루션은 수동 구성 요소로 구성되어 구조가 간단하고 신뢰성이 높으며 복잡한 제어나 소프트웨어 시운전이 필요하지 않습니다. 부하 특성이 비교적 안정적인 EC 팬 시스템에 적합하며 데이터 센터, 건물 환기 시스템, 산업용 냉각 장비와 같은 중요한 응용 분야에서 고조파 간섭의 영향을 효과적으로 완화할 수 있습니다.

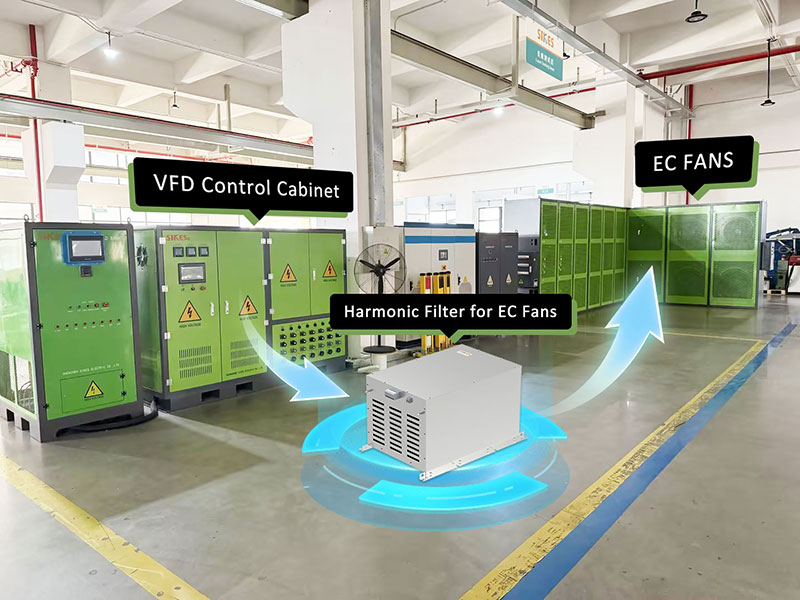

EC 팬 고조파 필터의 필터링 성능과 시스템 호환성을 검증하기 위해 Sikes는 다양한 작동 조건에서 필터의 전기적 성능을 테스트하고 분석하는 전용 테스트 벤치를 구축했습니다.
테스트 시스템은 EC 팬의 실제 작업 환경을 시뮬레이션하고 필터링 전후의 전류 파형, 고조파 함량, 역률 및 작동 상태와 같은 주요 매개변수를 수집합니다. 이러한 데이터는 고조파 억제, 전력 품질 개선 및 시스템 안정성 향상에 있어 필터의 효과를 평가하는 데 사용됩니다.
테스트를 통해 다양한 부하 조건에서 필터의 작동 성능을 검증할 수 있으며, 제품 매개변수 설계, 성능 최적화 및 실제 엔지니어링 응용에 데이터 지원을 제공합니다.
데이터 센터, HVAC 시스템, 산업용 냉각 등 다양한 분야에서 EC 팬의 채택이 증가함에 따라, 전력 전자 구동 특성에서 발생하는 고조파 전류 문제가 점점 더 주목받고 있습니다. 고조파는 전류 파형 왜곡, 역률 저하, 장비 발열 증가, 전원 공급 시스템의 안정성 저하를 초래할 수 있습니다. EC 팬의 작동 특성에 대응하여, Sikes의 EC 팬 전용 필터는 LC 수동 필터링 기술을 사용하여 인덕터, 커패시터 및 기타 구성 요소로 필터링 네트워크를 형성하여 팬에서 생성되는 특징적인 고조파를 억제하고 전체 전력 품질을 개선합니다. 이 솔루션은 구조가 간단하고 신뢰성이 높아 비교적 안정적인 부하를 가진 EC 팬 애플리케이션에 적합합니다. 고조파 영향을 완화하고 전원 공급 시스템의 운영 안정성을 향상시키는 데 도움이 됩니다.
