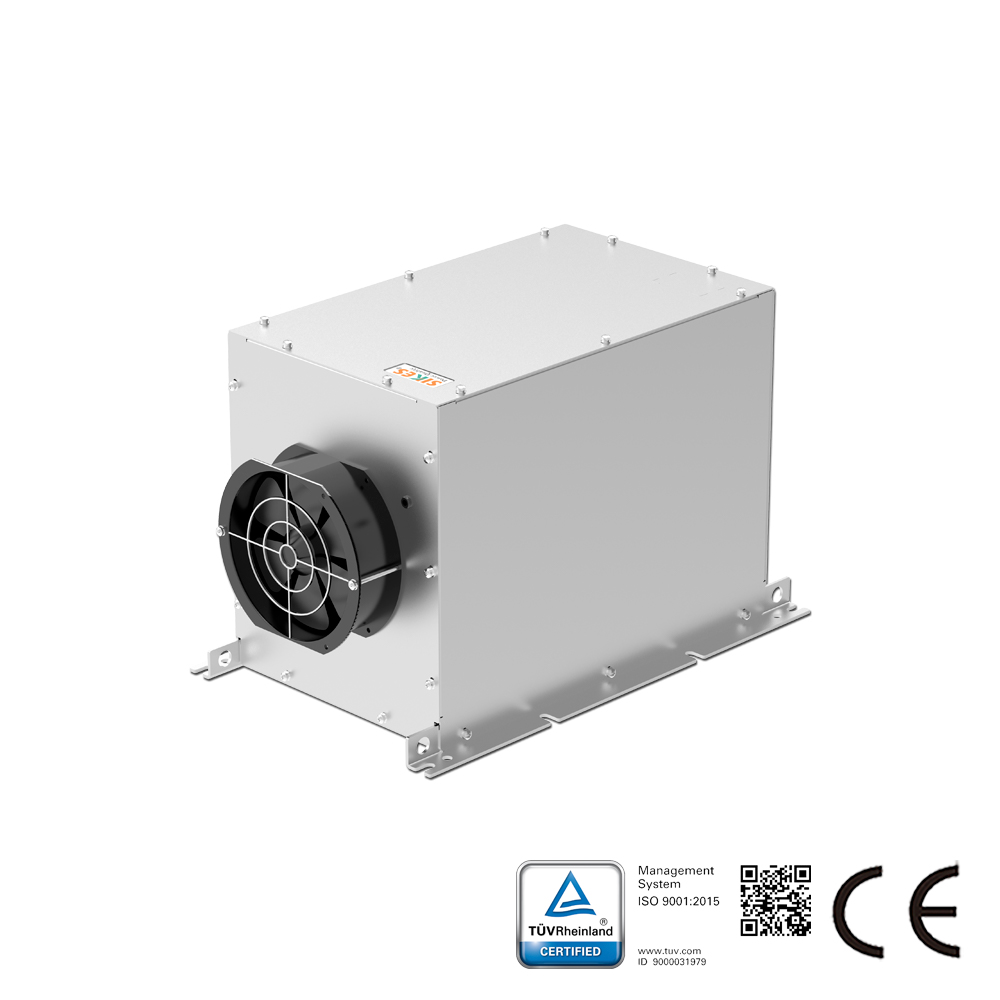

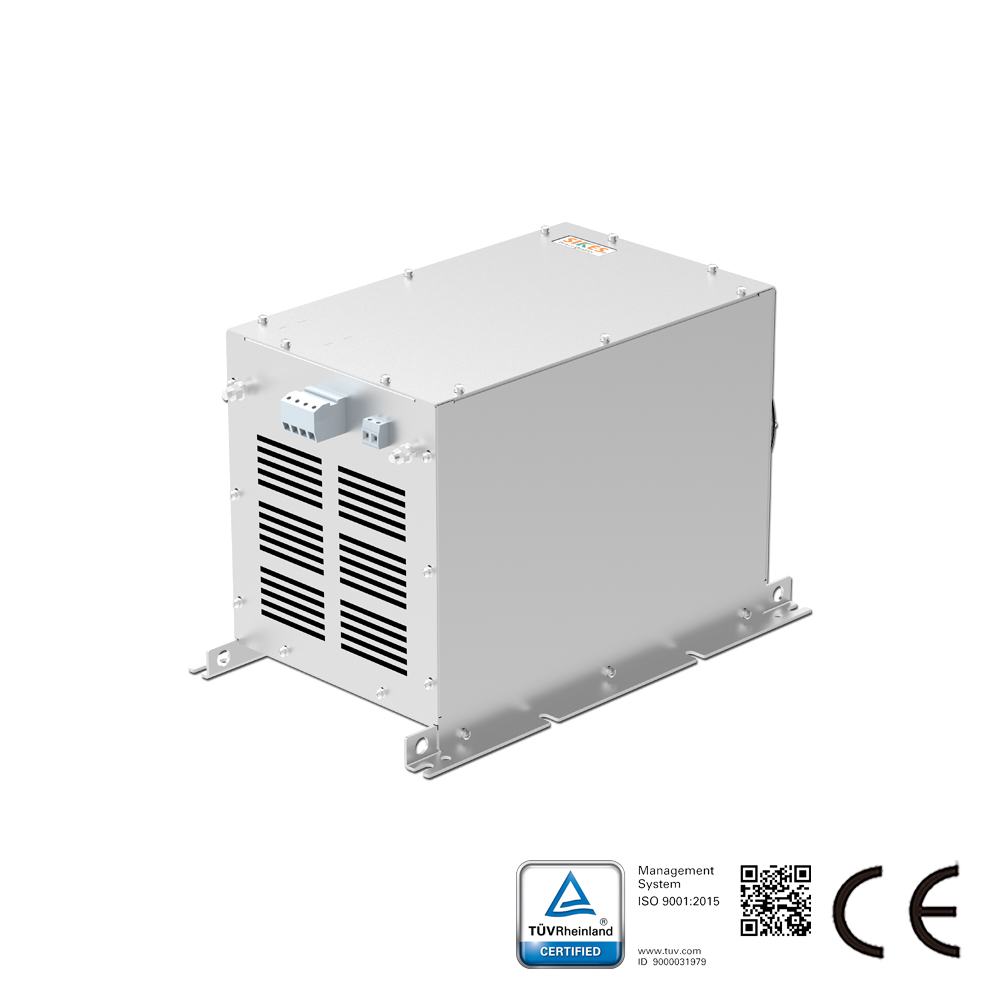

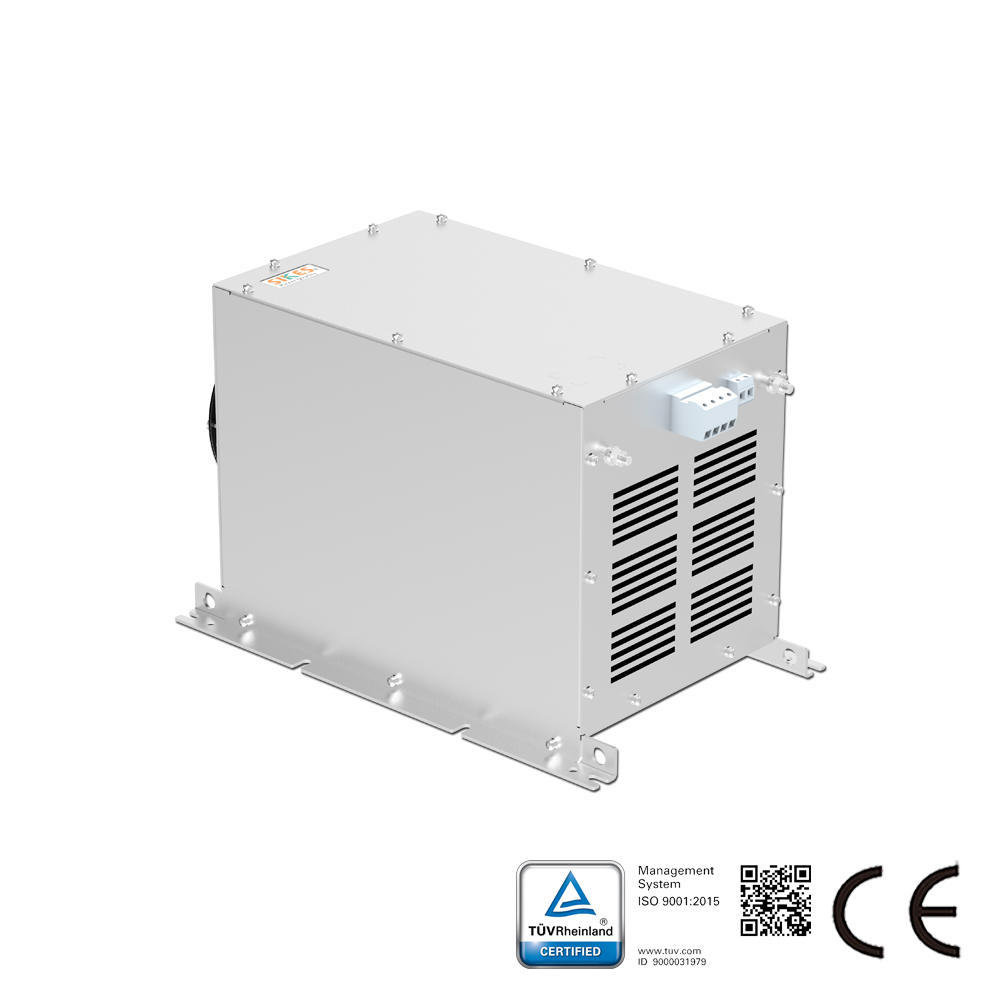

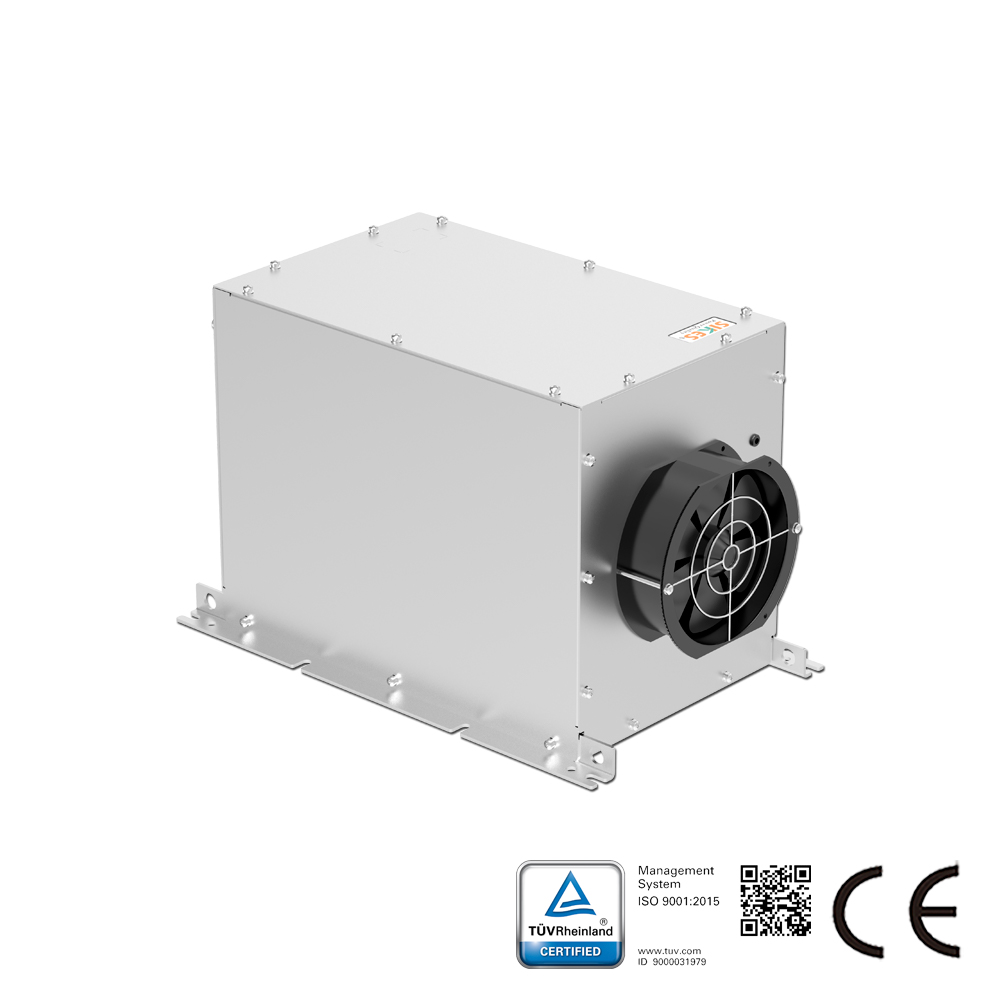

제품 개요:

단상 고조파 필터는 220V/230V, 50/60Hz 단상 AC 배전 시스템을 위해 개발된 특수 전력품질 개선 장치입니다. 단상 비선형 부하로 인해 발생하는 고조파 왜곡, 중성선 과전류, 전압 파형 왜곡, 저역률 등의 전력품질 문제를 정밀하게 해결합니다. 검증된 필터링 토폴로지를 기반으로 하여 저차수 홀수 고조파, 특히 3차, 5차, 7차 고조파를 효과적으로 억제하며, 주거용, 상업용 및 중소규모 산업용 단상 애플리케이션에 적합합니다. 계통 파형을 정화하고 전원 공급 품질을 안정화하며, 고조파로 인한 장비 오작동, 과도한 에너지 소비, 선로 과열 등의 잠재적 위험을 제거합니다. 본 솔루션은 단상 전력품질에 대한 경량화된 고적응성 최적화 방안을 제공합니다.

작동 원리:

패시브 단상 고조파 필터는 주류 T형 토폴로지를 기반으로 한 고정밀 LC 공진 필터링 회로를 채택합니다. 단상 부하의 고주파 고조파 특성을 타겟으로 하여 특정 고조파 주파수에 대한 저임피던스 바이패스 경로를 제공함으로써, 전원 주파수 기본파의 정상 전송을 유지하면서 회로 내 고조파 전류와 노이즈 간섭을 능동적으로 여과합니다. 이를 통해 고조파 왜곡을 원천적으로 저감합니다.

설치 및 유지보수:

본 장치는 표준 DIN 레일 장착 또는 벽면 장착을 지원하며, 기존 배전 시스템을 변경할 필요가 없습니다. 단상 부하의 전단 배전 회로에 직렬로 연결하기만 하면 즉시 운전이 가능합니다. 설치가 간편하고 시공 효율이 높습니다. 본 장치는 7×24시간 무중단 안정 운전이 가능하도록 설계되었으며, 사실상 무유지보수로 안전하고 신뢰성 있는 성능을 보장합니다.

제품 가치:

본 필터는 효율적인 고조파 저감을 통해 단상 공급 계통을 효과적으로 정화하고, 선로 및 장비의 전력 손실을 절감하며, 전기 에너지 낭비를 최소화하고 전체 에너지 효율을 향상시킵니다. 고조파로 인해 발생하는 장비 빈번한 고장, 트립으로 인한 정지, 계량 오차, 케이블 노화 가속 등의 문제를 철저히 해결하여 운영 및 유지보수 비용을 획기적으로 절감하고 가동 중단 손실을 줄입니다. 정밀 장비의 안정적인 운전을 보장하며, 국가 전력품질 기준을 완전히 준수하여 사용자가 안전하고 에너지 효율적이며 안정적인 전력 사용이라는 핵심 목표를 달성하도록 지원합니다.

핵심 장점:
· 정밀하고 효율적인 필터링: 단상 부하의 전형적인 3차 영상분 고조파 및 고차 고조파를 특화적으로 저감하여 고조파 저감률 ≥85%를 달성합니다. 시스템 THDi(전류 전고조파 왜곡률)를 15% 이내로 제한할 수 있어 전력망 파형 품질을 현저히 개선하고 중성선 과부하, 이상 소음, 설비 과열 등의 문제를 효과적으로 해결합니다.
· 광범위한 적용성: 정격 전류 6A~63A 전 범위를 포괄하며 LED 조명, 디스플레이, 단상 주파수 변환기, 정류기, 온도 제어 히터, 소형 산업 제어 설비 등 다양한 비선형 단상 부하에 적합합니다. 정상 상태 및 동적 변동 부하 조건 모두에 호환됩니다.
· 안정적인 에너지 절감 및 손실 저감: 라인의 고조파 손실과 설비의 무부하 손실을 효과적으로 저감하고 시스템 역률을 개선하며 무효 전력 손실 및 전기 요금 낭비를 최소화합니다. 고조파로 인한 케이블 노화, 차단기 오동작 트립, 계량 오차 등의 문제를 제거하여 하류 전기 설비의 수명을 연장합니다.
· 경량 모듈형 설계: 전체 크기가 컴팩트하고 중량이 가벼우며 일체형 모듈 구조로 용량 조합이 유연하고 확장이 용이합니다. 외함은 고품질 내식성·자기 차폐성 금속 재질로 제작되어 강력한 내간섭성과 내식성을 갖추고 있습니다. 다양한 실내 설치 환경에 적합하며 배선이 간단하고 조립 및 분해가 편리합니다.
· 지능형 안전 설계: 자동 온도 제어 냉각 시스템과 과온 알람 출력 신호를 갖추고 있습니다.
· 무유지보수 및 저비용: 수동형 장치로서 마모되기 쉬운 정밀 부품이 없어 빈번한 조정이나 교정이 필요하지 않으며, 설치 후 운영 및 유지보수 비용이 극히 낮습니다.

핵심 기술 파라미터:

일반적인 적용 시나리오:
다양한 단상 비선형 부하가 있는 중앙 집중식 전력 소비 시나리오에 광범위하게 적합합니다. 주요 적용 분야는 다음과 같습니다: 상업 단지, 쇼핑몰, 사무실 건물의 LED 조명 및 대형 스크린 시스템; 호텔 및 아파트 건물의 배전 시스템; 가정용 및 상업용 정밀 전기 장비; 소규모 산업 자동화 및 제어 장비; 단상 가변 주파수 구동 시스템; 온도 제어식 가열 장비; 소형 정밀 의료 기기; 반도체 제조 장비; 및 보안 감시 전원 공급 시스템. 이 필터는 여러 단상 비선형 부하의 병렬 운전으로 인한 고조파 중첩, 과도한 중성선 전류, 계통 오염, 장비 안정성 저하와 같은 업계 문제를 효과적으로 해결합니다.
