한국어 | IP 등급 | IP00 |
| 전력 범위 (kW) | 315-400 |
| 전압 등급 (V) | 660 |
| 최대 제동 전류 (A) | 400 |
| 최소 저항값 (Ω) | 3.2 |
| 초퍼 전압 (V) | DC1150 |
-
원하는 제품을 찾지 못하셨나요?
| IP 등급 | IP00 |
| 전력 범위 (kW) | 315-400 |
| 전압 등급 (V) | 660 |
| 최대 제동 전류 (A) | 400 |
| 최소 저항값 (Ω) | 3.2 |
| 초퍼 전압 (V) | DC1150 |

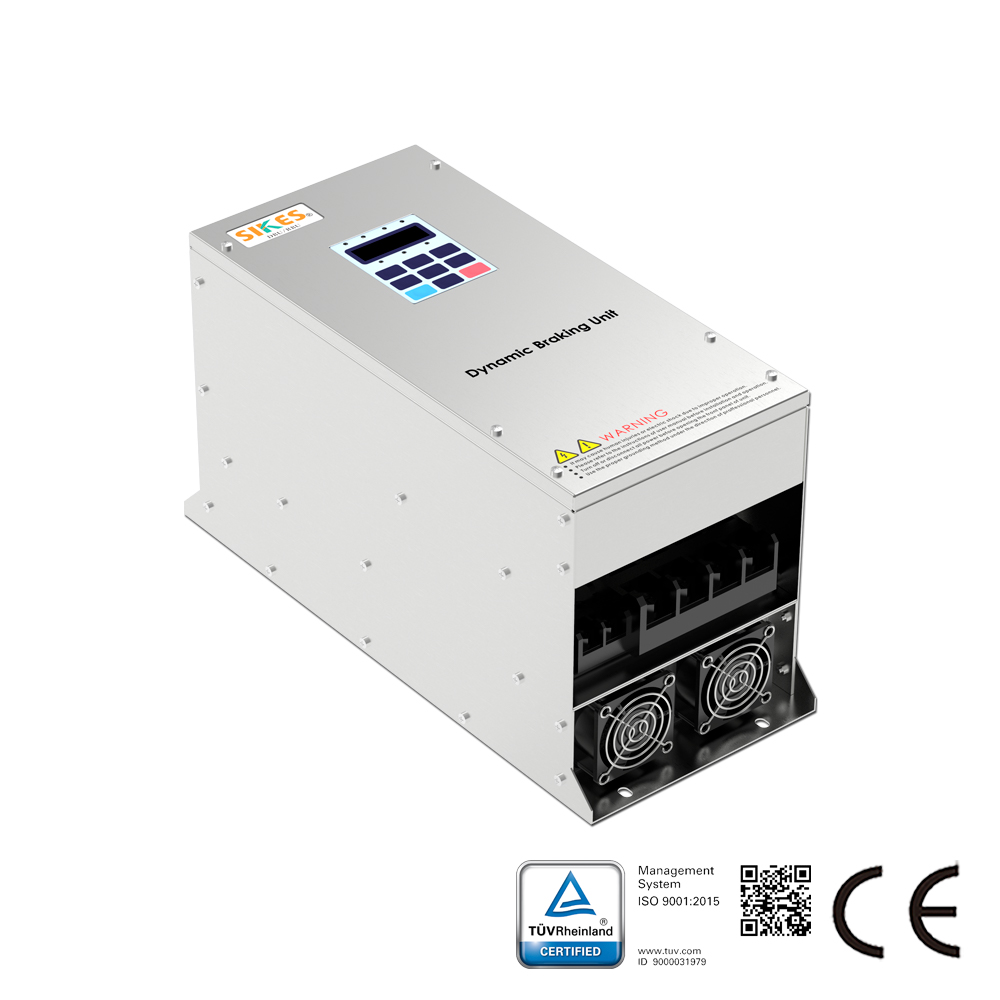

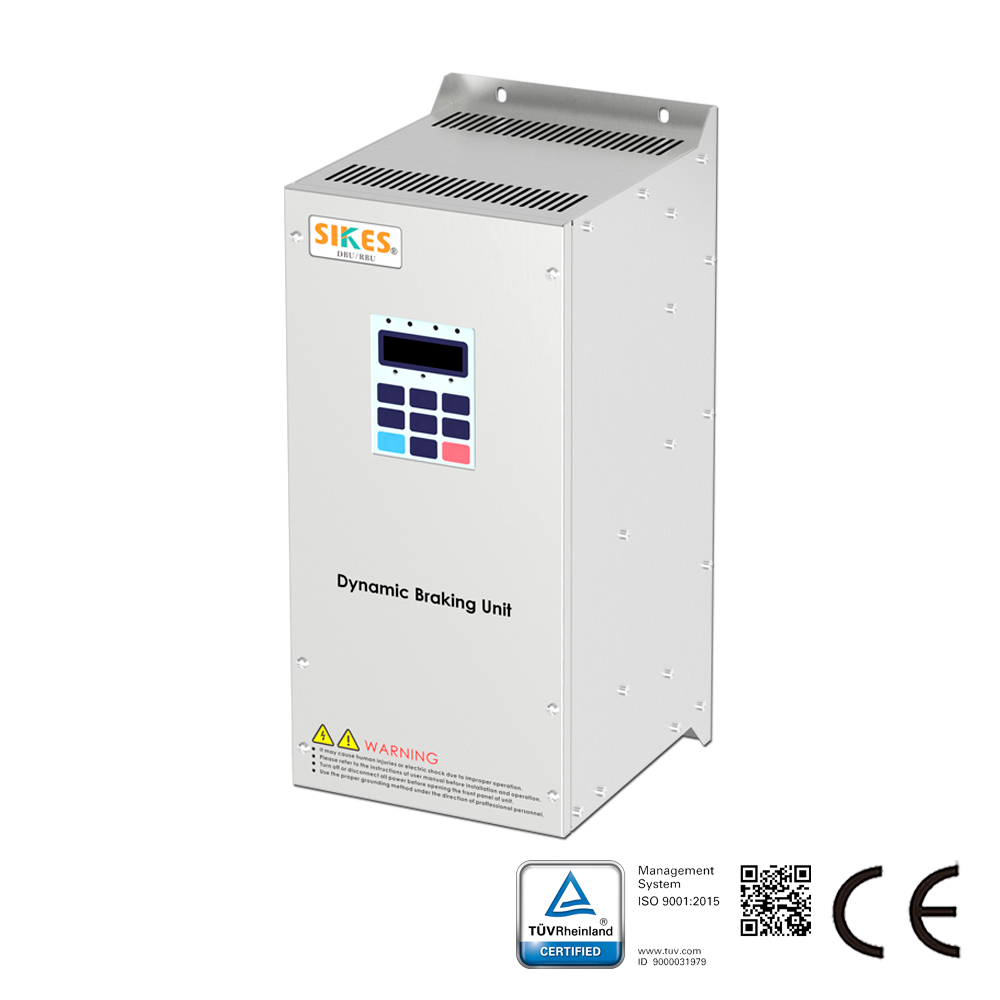

브레이킹 유닛 설명:
GN 시리즈는 모터 감속 과정에서 발생하는 회생 에너지를 브레이킹 유닛으로 전환하여 열에너지로 변환하는 장치입니다. 회생 에너지는 모터에서 인버터 DC 버스로 유입되며, 이는 버스 전압 상승으로 나타납니다.
장점:
안전성: IGBT 단락 고장에 대한 트리핑 기능을 통해 과부하 운전 후 저항기의 IGBT 고장으로 인한 화재를 방지할 수 있습니다.
광범위한 호환성: 특수 설계가 아닌 경우 비유도 저항이 아닌 일반 저항과 호환 가능합니다. 초퍼 전압 DC 630V~DC760V로 조정 가능합니다.
경제성: 합리적인 가격 대비 높은 성능 비율을 제공합니다. 인버터 브레이킹 회로에 효과적이고 실용적입니다.
설치: 북 형태 디자인을 채택하여 제로 간격으로 병렬 연결 설치가 가능합니다. 최대 3대까지 병렬 설치를 권장합니다.
해당 시리즈의 특성:
정격 출력: 55kW~500kW
정격 제동 전류: ≤500A
초퍼 전압 범위: DC1150V±5V(키보드 포함)
전압 등급: 660V
최소 저항값: 8.5~2.8Ω
IP 보호 등급: IP00/IP23
단자: M10
ED: 20%~80%
진동: 0.5g
온도 계수: ≤400ppm/℃
제동 유닛의 적용 산업: 탄광 권양기, 크레인, 항만 하역기, 승강기, 인양선, 고로 권양기 등
