고조파의 정의

비선형 부하의 존재로 인해 전력망의 전류 및 전압 파형은 비정현파로 왜곡됩니다. 비정현파를 푸리에 급수로 분해할 때, 전원 주파수와 동일한 주파수 성분을 기본파라고 하며, 전원 주파수보다 높은 주파수 성분을 고조파라고 합니다.

APF의 기본 원리

유동전력필터(APF)는 전력망에 병렬로 연결되어, 부하측 고조파 및 무효 성분을 실시간으로 검출하고, 이와 크기는 같고 위상은 반대인 전류를 PWM 변환 기술을 통해 생성하여 공급 및 배전 시스템에 주입함으로써, 고조파 억제 및 무효전력 동적 보상 기능을 실현합니다.

기본 특성:

1. 실시간 추적 및 동적 보상
순시 무효전력 이론에 기반한 검출 기술을 채용하여 고조파 전류를 실시간으로 검출하며, 순시 전류 추적 제어를 통해 전력망 고조파의 변화를 자동으로 추적합니다. 제어성과 응답 속도가 뛰어납니다.
2. 우수한 필터링 특성
필터링 성능은 시스템 임피던스의 영향을 받지 않으며, 공진 위험이 없습니다.
3. 유연한 보상 방식
일기 다용도로, 고조파 전류를 필터링할 뿐만 아니라 무효전력을 보상하여 역률을 향상시킬 수 있습니다.
4. DSP 지능형 모니터링
고속 DSP 검출 및 연산을 통해 고조파의 정확하고 효과적인 검출 및 보상 제어를 보장하며, 동시에 지능형 모니터링 및 자동 고장 진단 기능을 갖추고 있습니다. 원격 통신 인터페이스를 장착하여 PC를 통한 실시간 모니터링이 가능합니다.
5. 진보된 전력 변환 설계
최신 IGBT 고주파 스위칭 소자를 채용하며, 주회로는 3상 브리지형 전제어 PWM 전류 변환 기술을 적용하여 소형, 고효율, 고신뢰성의 특성을 가집니다. 진보된 멀티플렉싱 기술로 장치 용량 확장이 가능합니다.
6. 표준 모듈식 설계
전력 회로와 제어 회로는 모듈 또는 컴포넌트 구조를 채택하여 표준화 생산을 실현함과 동시에 사용 중 신뢰성과 유지보수성을 향상시켰습니다.

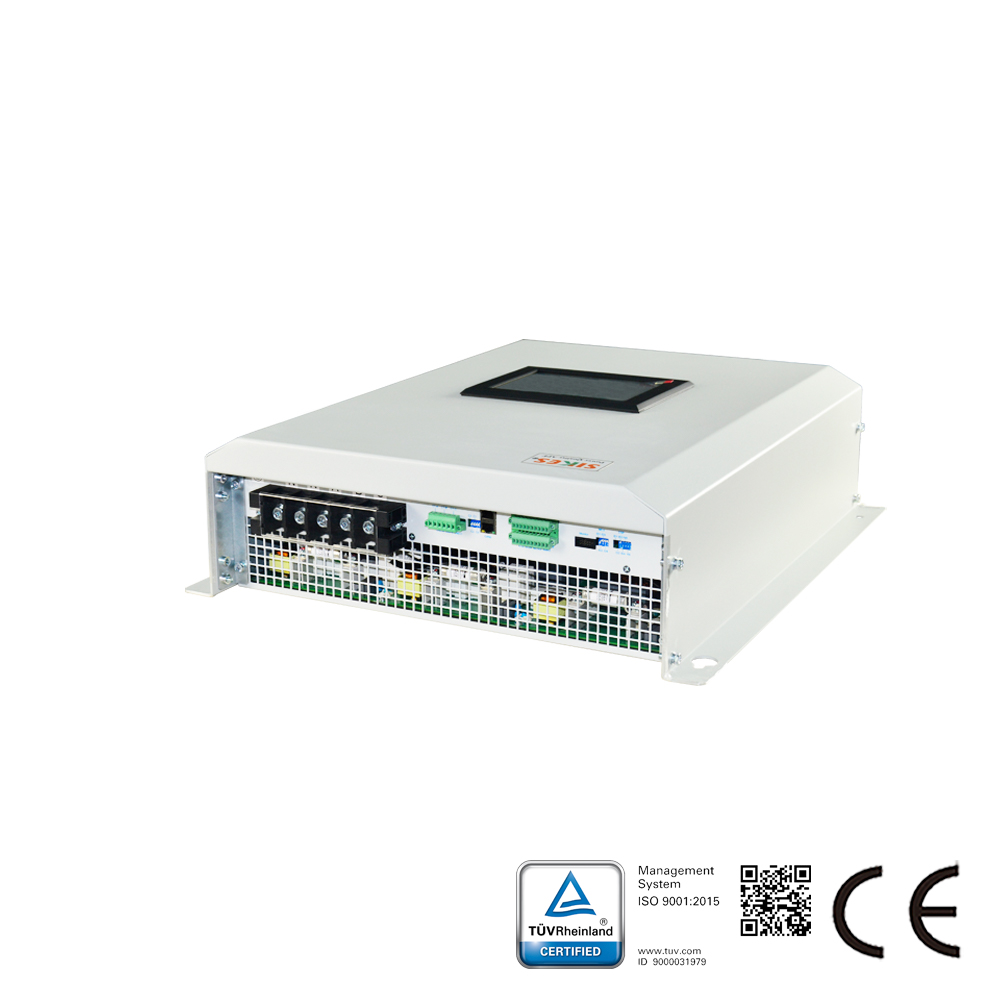

능동형 고조파 필터의 특징:
1, 컴팩트한 모듈식 조합은 공간이 제한된 데이터 센터 및 기타 컴퓨터실에 적합합니다;
2, 모듈형 모델은 산업용과 동일한 설계 개념을 채택하여 환경 적응성이 더욱 높습니다;
3, Sikes APF의 총 응답 시간은 2밀리초 미만으로 고조파를 정확하게 보상하여 과보상 또는 미보상을 방지합니다;
4, 2차 ~ 50차 고조파를 순간적으로 보상할 수 있어 범위가 넓습니다;
5, 보상 목표를 조정할 수 있어 가장 비용 효율적인 방식으로 고조파 저감 요구를 충족합니다;
6, 다양한 기능 옵션을 갖추고 있어 산업용 모델의 보호 등급은 IP43까지 가능합니다;
7, 산업용 모델은 타워 구조를 채택하여 환경 적응성이 높으며 가혹한 작동 조건에 적합합니다;
8, 산업용 모델은 독립적인 공기 덕트와 베니어 창고를 갖추어 기기의 안정적인 작동을 보장합니다.
