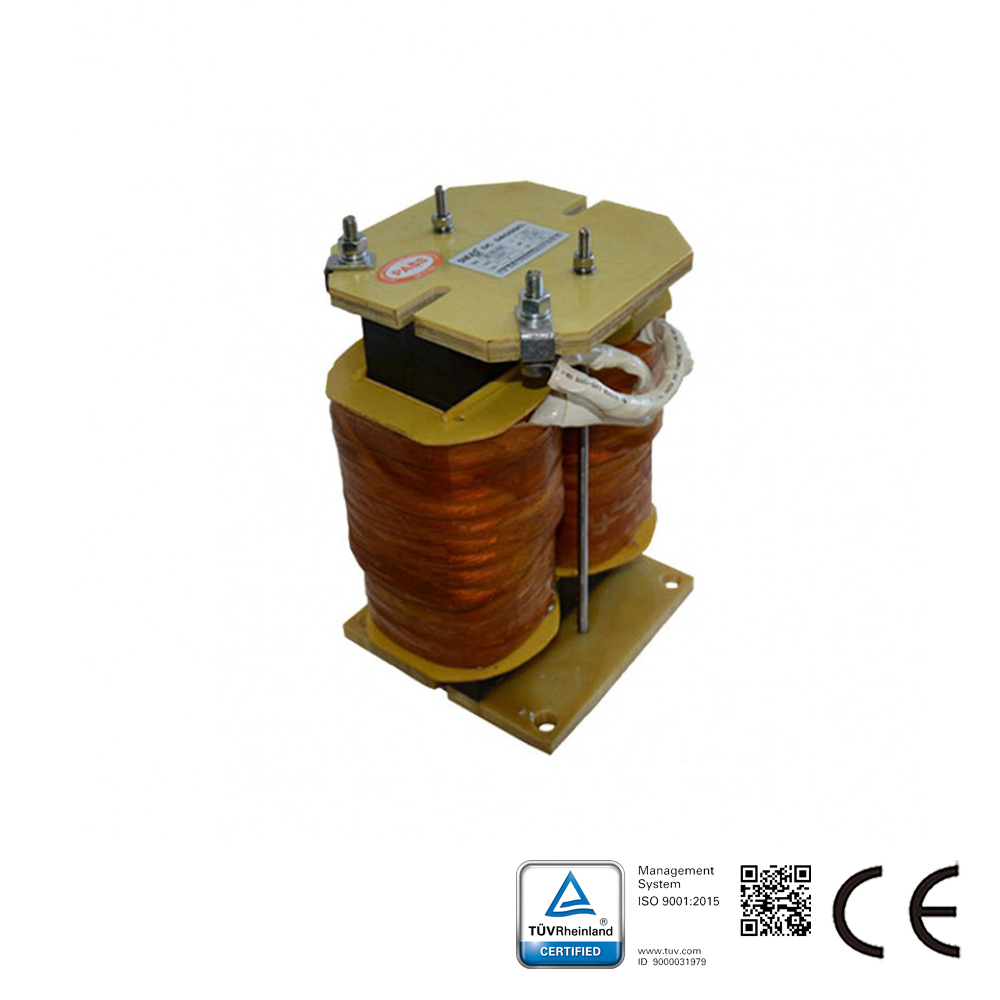

이 시리즈 초크는 고주파 인버터 회로용으로 설계되었으며, 주파수 10-30kHz, 정격 전압 1kV 이하의 AC 전원 공급 시스템에 적합합니다. 이는 고조파 성분을 포함한 고주파 회로의 스트링으로, 다른 전기 부품의 안전하고 신뢰할 수 있는 작동을 보호할 수 있습니다. 또한 인덕턴스가 특정 값에 도달하면 전류 리플을 줄이고, 연속 전류를 보장하며, 전원 공급 품질을 향상시킬 수 있습니다.
이 시리즈의 특징
용량: 0.75KVA-1000KVA
상 유형: 단상 / 삼상
시스템 전압: 일반적으로 0.4KV, 1KV 미만
정격 전류: 10-2000A
주요 재료: 고주파 자기 코어(낮은 잔류 자기, 낮은 손실)
외부 장비: 고강도 절연 재료를 고정 부재로 사용
임피던스: 1%/4.5%/5%/6%/12%/13%
AC 전원 공급 장치 주파수: 10-30KHz
보호 등급: IP00
작동 주변 온도: -20~50°C, 최적 40°C
절연 등급: F/H 등급
산업 표준: GB10229-1988
인증: CE
응용 분야:
고주파 전원 공급 장치 또는 고주파 회로
| AC/DC | AC |
| IP 등급 | IP00 |
| 소음(dB) | ＜60 |
| 상 | 단상 |
| 전력 범위(kW) | 0.75-500 |
| 시스템 전압(kV) | 0.4±10% |
| 작동 주파수 | 10kHz-30kHz |
| 정격 전류 범위(A) | 100-500 |
| 임피던스율 | 1%/4.5%/5%/6%/12%/13% |
