Dv/dt 필터 설명

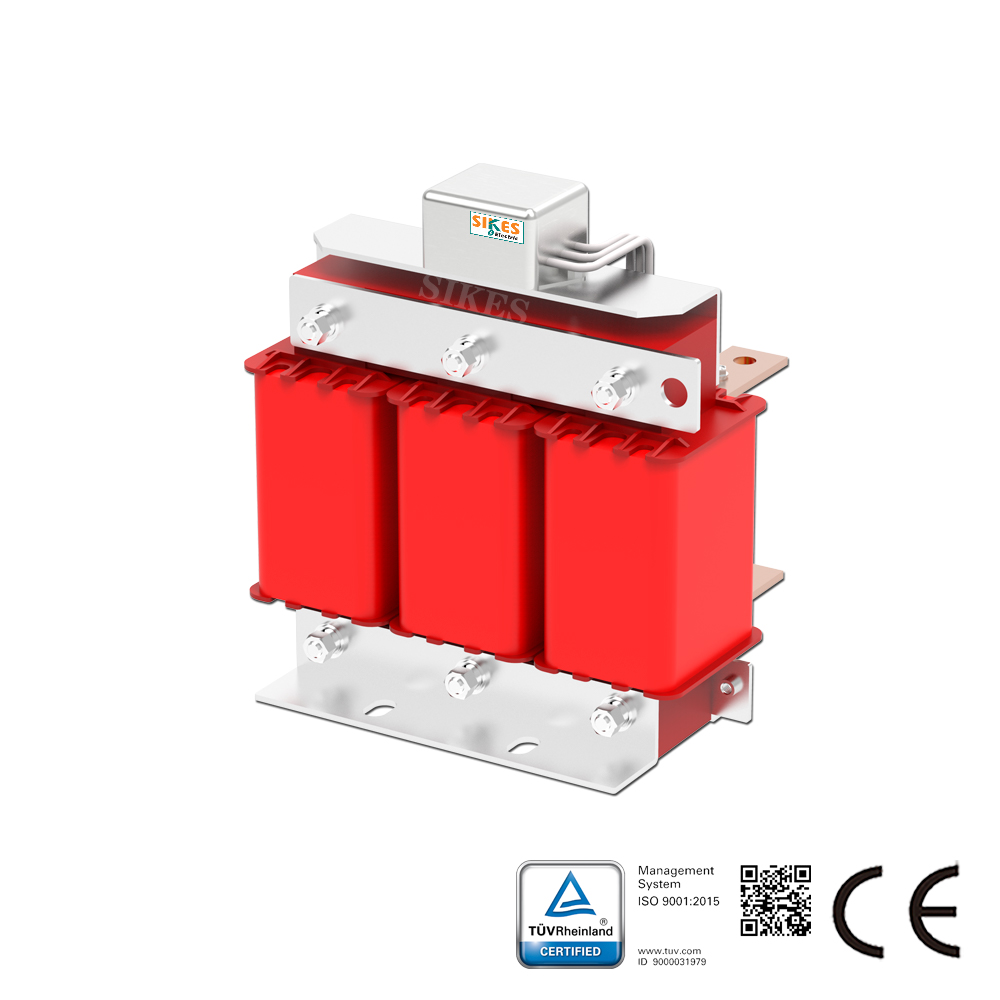

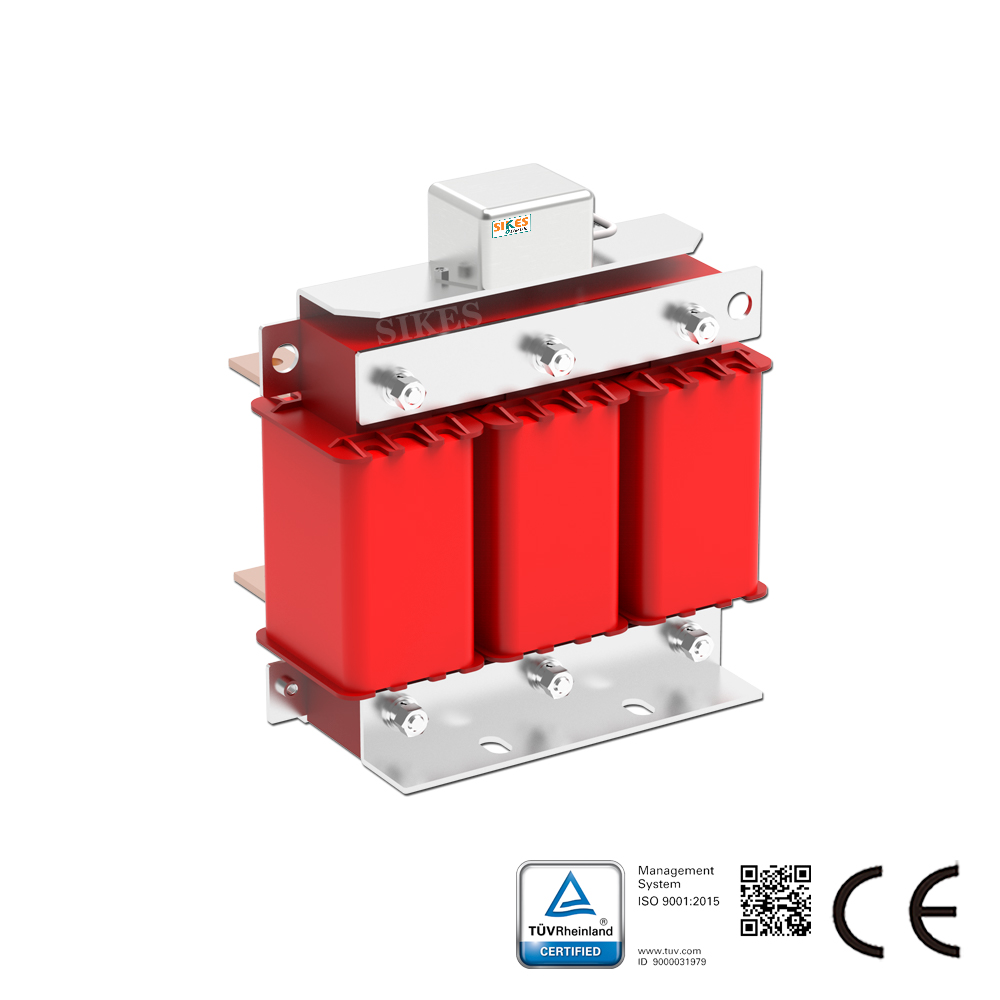

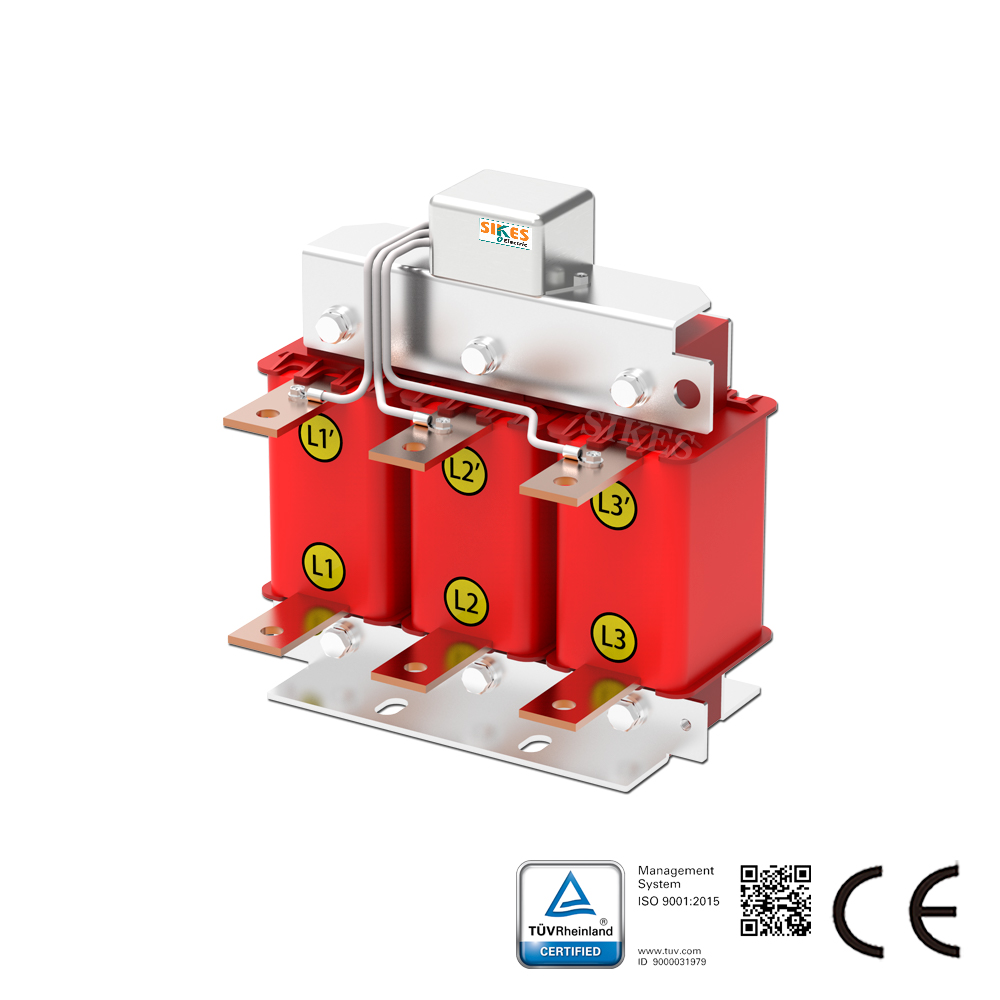

SIKES DV/DT 필터는 가변 속도 드라이브 출력 전압의 dU/dt 값을 낮추어 모터의 절연 스트레스를 감소시킵니다. 모델에 따라 최대 100~300m의 케이블 길이와 함께 사용할 수 있습니다.
또한, 이 장치는 최대 스위칭 주파수 200kHz용으로 설계되었습니다. 필터는 더 작은 스위칭 주파수에서 열을 덜 발생시킵니다. 모터는 개조 애플리케이션에서 가변 속도 드라이브와 함께 사용하기 위한 것이 아닙니다.
Du/Dt 필터는 사인파 필터의 경제적인 대안입니다.

dv/dt 필터는 고객을 다음과 같이 지원합니다:
1. 인버터 서보 모터 단자 간 dt/dv 전압을 효과적으로 낮춥니다.
2. 전송 케이블 및 서보 모터 코일의 조기 노화 및 파손을 방지합니다.
3. 서보 모터의 수명과 작동 기간을 연장하여 서보 신뢰성을 향상시킵니다.
4. 인근 장비 및 회로에 대한 간섭을 줄입니다.
5. 모터의 접지 누설 전류를 줄입니다.
6. 필터와 모터 사이의 접촉기가 켜질 때 간섭을 줄입니다.
7. 서보 모터 단자 간 피크 펄스 전압을 효과적으로 낮춥니다.
8. IEC 60034-17, 60034-25 표준의 출력 요구 사항을 충족합니다.

DV/DT 필터 기술 데이터:
정격 전압 범위: 3*380±10%
DV/DT: ≤1000V/μS
보호 등급: IP00
과부하 용량: 150% 60초, 120% 60분
절연 등급: H
절연 내력: AC4000V/5mA/60s
절연 저항: 코어-권선, ≥100MΩ(DC1000V);
냉각 방식: AN

사인파 필터 적용 분야:
환풍기, 컨베이어, 펌프
HVAC 설비, 압축기
엘리베이터, 크레인, 풍력 발전, UPS, EPS
장거리 케이블 구동 모터 드라이브
병렬 연결 다중 모터 구동 드라이브
중전압 응용 분야(승압 변압기 전단에 설치)
