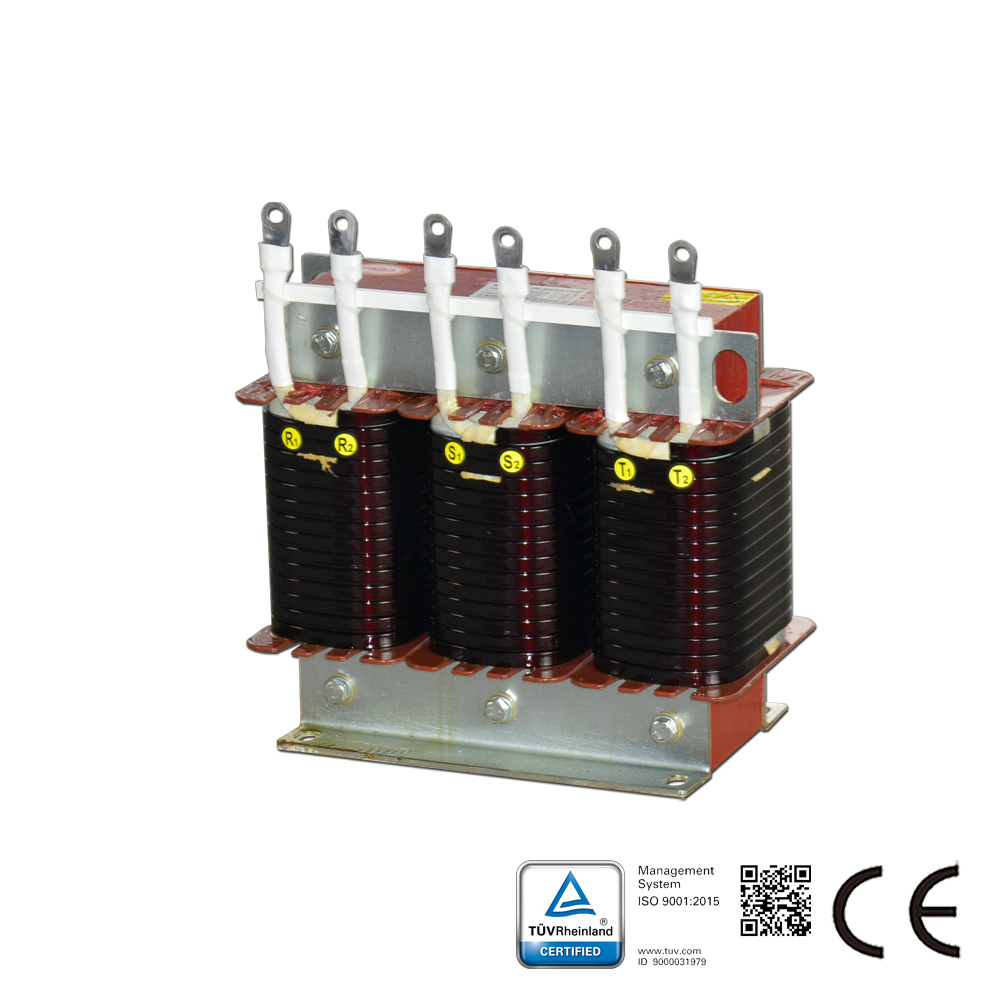

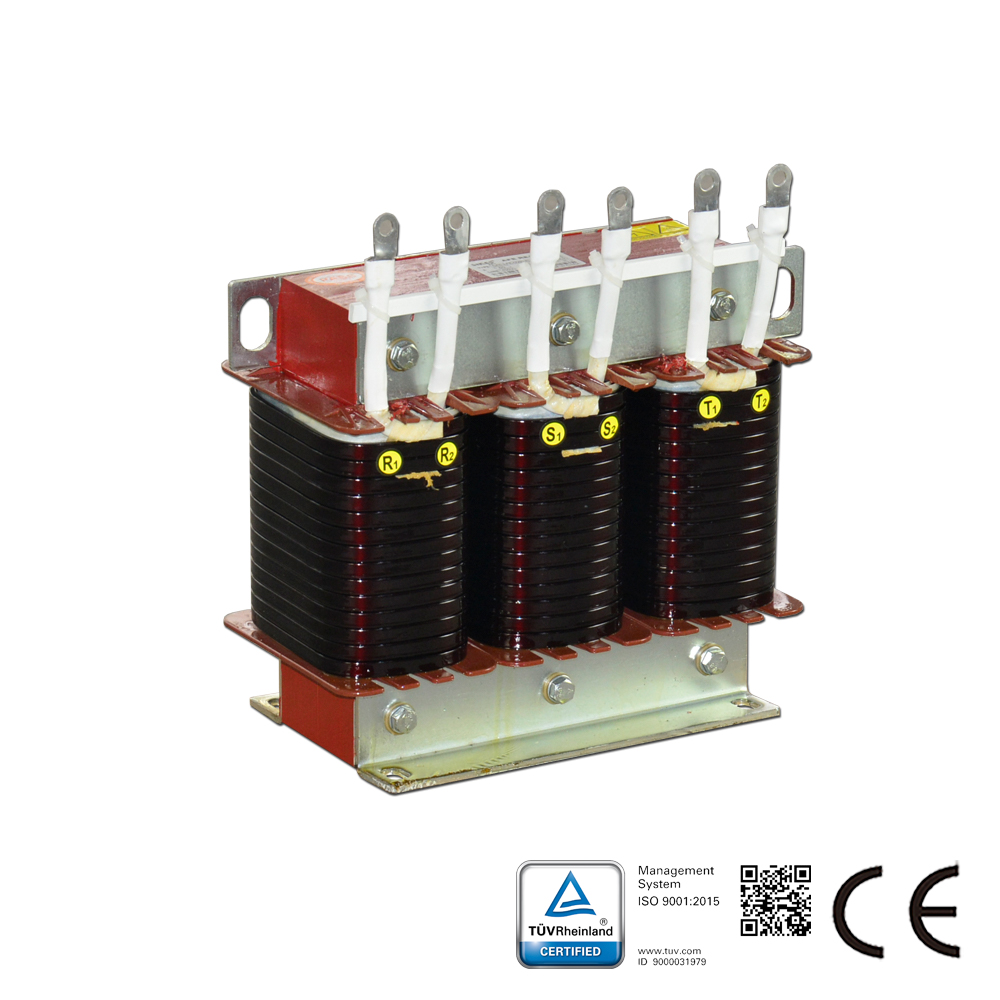

필터 리액터 설명:
필터 리액터는 커패시터와 함께 고조파 회로를 구성하여 시스템 내 고조파 전류(주로 3차, 5차, 7차, 11차, 13차 및 그 이상)를 저감합니다. 필터 리액터는 병렬 또는 직렬 연결로 설치할 수 있습니다.
-
원하는 제품을 찾지 못하셨나요?
필터 리액터는 커패시터와 함께 고조파 회로를 구성하여 시스템 내 고조파 전류(주로 3차, 5차, 7차, 11차, 13차 및 그 이상)를 저감합니다. 필터 리액터는 병렬 또는 직렬 연결로 설치할 수 있습니다.
필터 리액터의 기능:
PWM 정류기 LCL 리액터, 캐리어 주파수: ≥2kHz, 동작 주파수: 50Hz, 상(Phase): 3상
고조파는 VFD가 전력 계통에 미치는 간섭을 포함하며, 주요 고조파는 3, 5, 7, 9, 11, 13, 15, 17, 19차이며, 출력 측 고조파는 주로 5~10kHz의 고주파 고조파입니다.
절연 저항: 권선-접지, 크로스 코어 스크류-접지 간 500VDC에서 절연 저항 ≥100MΩ; 리액터 소음: <65dB (리액터로부터 1m 거리) 보호 등급: IP00; 절연 등급: F/H; 기준: IEC289; GB10229-88 (IEC289:1987과 동등)
필터 리액터의 적용:
풍력 발전, 태양광 발전, 가변 주파수 드라이브(VFD) 및 무정전 전원 공급 장치(UPS).
| AC/DC | AC |
| IP 보호 등급 | IP00 |
| 정격 전압 범위 (V) | 400 |
| 상 | 3상 |
| 정격 전류 범위 (A) | 60 |
