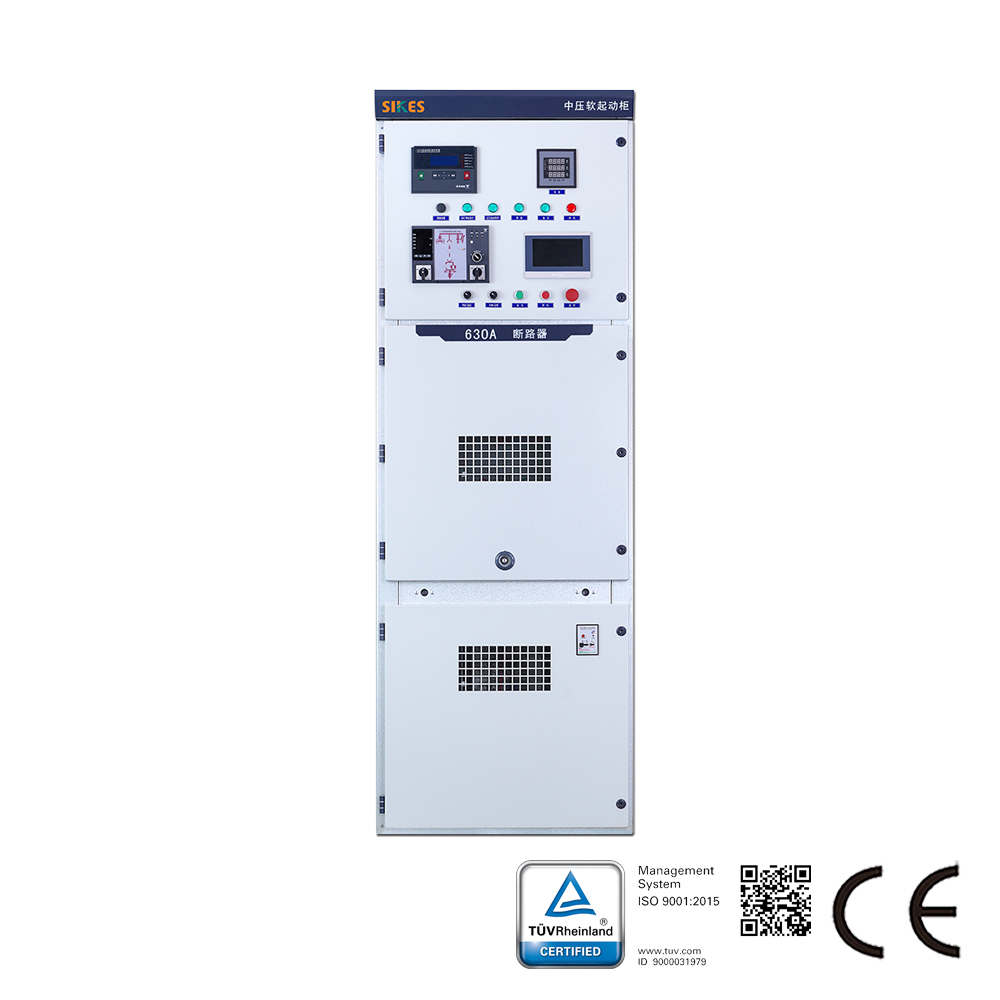

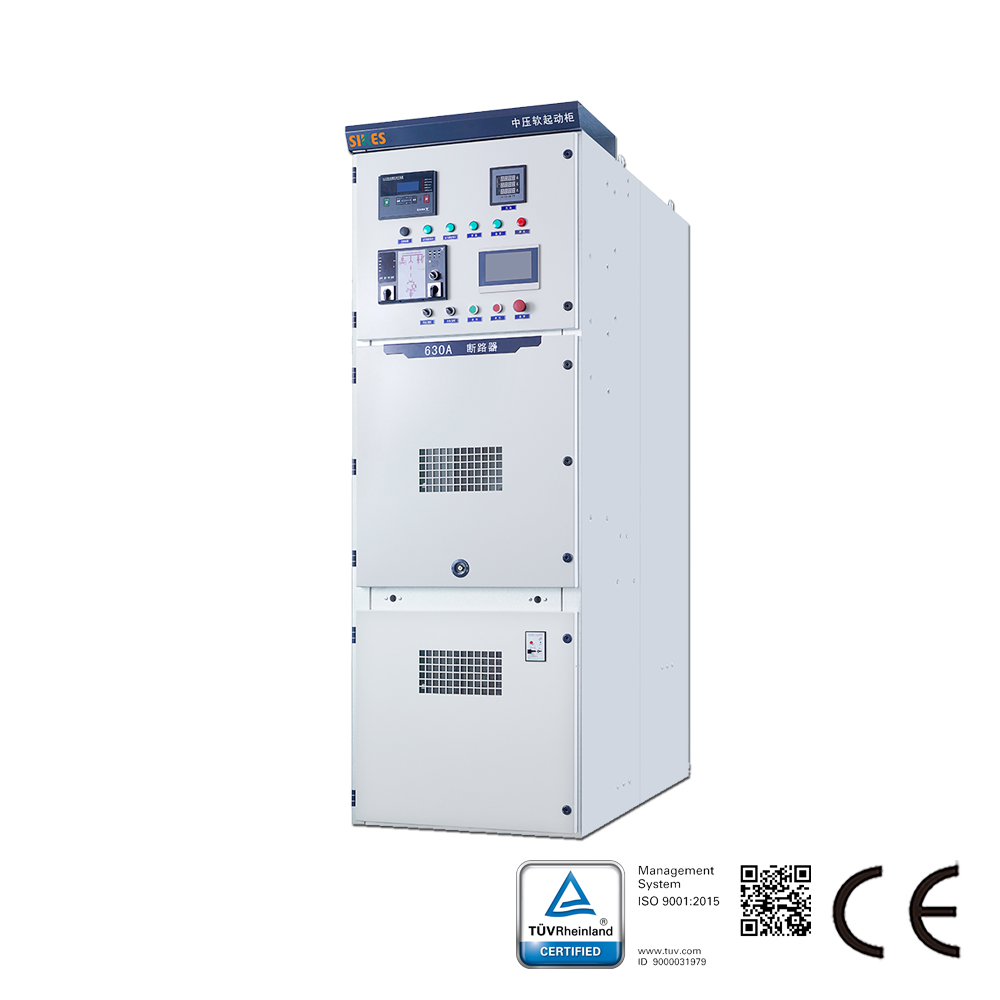

HVT 시리즈 통합 소프트 스타터 캐비닛은 스위치 기어, 소프트 스타터 유닛 및 바이패스 캐비닛을 단일 장치로 통합한 3-in-1 일체형 설계로, 컴팩트한 설치 공간과 쉬운 설치를 제공합니다.
표준 구성에는 계통측 진공 차단기와 바이패스 진공 접촉기가 포함되어 별도의 바이패스 캐비닛과 스위치 기어가 필요 없어 비용과 설계 복잡성을 동시에 줄입니다.
컴팩트한 설계로 동일 정격 전력 대비 부피가 타 소프트 스타터 대비 50%~60%에 불과하여 소중한 공간을 절약합니다. 캐비닛은 알루미늄-아연 도강판을 사용하여 CNC 가공되었으며, 완전 금속 외함과 모듈식 구조로 조립됩니다. 고급 다중 굽힘 공정을 적용하고 연결부는 롤트 볼트와 너트를 사용하여 높은 정밀도, 내식성, 경량, 고강도 및 우수한 부품 호환성을 제공합니다.
국내 ZN63A-12(VSI) 시리즈 또는 수입 VD4 시리즈 진공 차단기를 장착할 수 있어 광범위한 적용성, 높은 신뢰성 및 장기간 무정비 운전이 가능합니다.
고신뢰성 인터록 시스템은 “5방” 요구사항을 완전히 준수합니다. 각 고전압 구획에는 인적 안전을 보장하기 위한 압력 방출 채널이 마련되어 있습니다.
HVT 시리즈 통합 소프트 스타터 캐비닛은 Sikes Electric이 개발한 신형 소프트 기동 장치입니다. 이 장치는 고성능, 다기능 및 높은 안전성을 갖춘 지능형 장비로, 첨단 제어 이론을 활용하여 설계 및 개발되었습니다. 주로 고전압 모터의 기동, 운전 및 정지 시 제어 및 보호에 사용됩니다. HVT 시리즈 통합 소프트 스타터 캐비닛은 고속 디지털 신호 프로세서를 중심으로 현대적 첨단 제어 방식과 다양한 동적·정적 보호 조치를 통합하여 고성능을 실현합니다. 이 장치는 모터의 기동 전류를 사전 설정값 내에서 동적, 실시간 및 효과적으로 제한하여 과도한 기동 전류로 인한 계통 전압 강하를 방지합니다. 이는 원활한 기동을 보장하고, 변전 및 배전 장비의 필요 용량을 줄여 프로젝트 투자 비용을 절감합니다. 장치는 과전류, 과부하, 전류 불평형, 결상 및 사이리스터 고장을 포함한 포괄적이고 신뢰성 높은 정확한 모터 보호 기능을 제공합니다.
HVT 시리즈 통합 소프트 스타터 캐비닛은 모터 직접 기동으로 인한 계통 전압 강하를 줄입니다. 이 제품의 사용은 동일 계통에 연결된 다른 장비의 정상 운전에 영향을 미치지 않습니다. 모터의 돌입 전류를 감소시켜, 그렇지 않으면 과도한 국부 온도 상승을 유발하고 모터 수명을 단축시킬 수 있는 문제를 방지합니다. 돌입 전류는 또한 전자기 간섭을 발생시켜 전기 계측기의 정상 작동을 방해할 수 있습니다. 또한, HVT 시리즈 통합 소프트 스타터 캐비닛은 직접 기동 시 발생하는 기계적 충격을 최소화하여 구동 기계의 마모와 손상을 가속화하는 충격을 줄입니다. 전자기 간섭 또한 감소시켜 전반적인 운전 효율성을 향상시킵니다.

1. 유지보수 용이성을 위한 컴포넌트 기반 설계의 모듈식 구조.
2. 장치의 실시간, 고효율, 고신뢰성 및 안정적인 제어를 위해 32비트 디지털 신호 프로세서(DSP) 및 고성능 프로그래머블 로직 컨트롤러(PLC)를 적용.
3. 전압 램프, 킥스타트 + 전압 램프, 전류 제한, 전압 램프 + 전류 제한, 인칭 등 다중 기동 모드 제공 및 설정 가능한 기동 시간 간격 지원.
4. 자유 정지 및 소프트 정지 옵션: 소프트 정지는 워터해머 효과 제거 등 특수 응용 분야에 적합.
5. 안티-인터페이스(간섭 방지) 능력: 고전압부와 제어부 간 완전한 전기적 절연으로 안전하고 신뢰성 높은 운전 및 강력한 노이즈 내성 보장.
6. 측정 기능: 3상 전류 개별 측정, 전압 측정 및 영상 전류 측정.
7. 전압 보호: 뇌 서지 과전압 보호, 스위칭 서지 과전압 보호, 다양한 정적 및 동적 전압 분담 방식, 다중 과전압 흡수 보호 기술 포함.
8. 보호 기능: 결상, 과전류, 과전압, 저전압, 과부하, 저부하, 과온도, 전류 불평형, 사이리스터 결함 검출 및 영상 보호를 포함한 종합 보호.
9. 표시 기능: 사용자 친화적이고 직관적인 조작을 위한 대형 터치스크린 HMI(인간-기계 인터페이스) 탑재.
10. 통신 기능: MODBUS RTU 프로토콜 기반 RS485 통신 지원. 호스트 컴퓨터를 통한 집중 제어 가능.

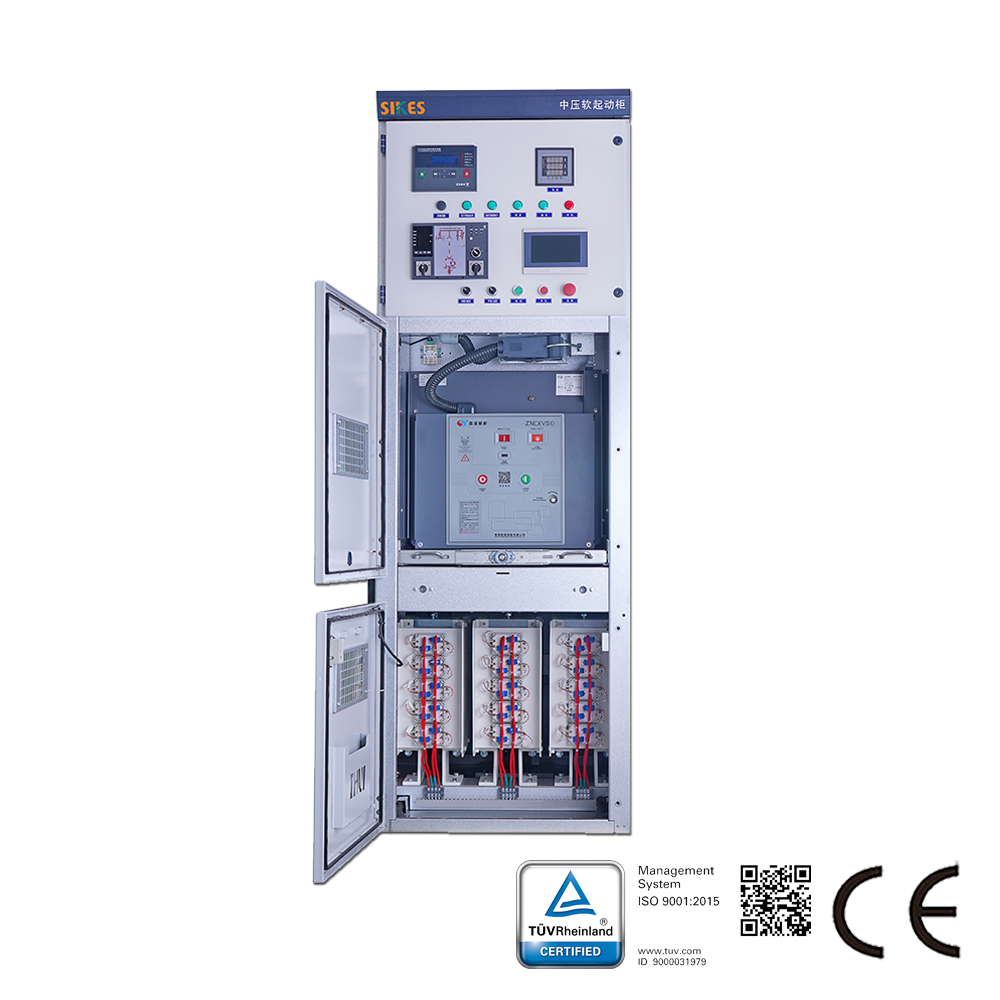

11. 모든 제어 작동은 캐비닛 도어 폐쇄 상태에서 수행됨. 고전압부와 저전압부가 분리되어 있으며, 캐비닛은 저전압 구획, 고전압 구획 및 밸브 유닛 구획의 3실 구조. 5방 인터록 시스템 적용.

1. 시멘트 제조: 킬른 유인 송풍기, 압력 송풍기, 쿨러 집진 장치, 원료 밀, 킬른 공급 송풍기, 쿨러 배기 송풍기, 분리기 송풍기, 주 집진 장치 등
2. 석유 및 가스: 순환수 펌프, 주 배관 펌프, 전기 잠수식 펌프, 주입 펌프, 보일러 급수 펌프, 브라인 펌프, 유인 송풍기, 스케일 제거 펌프, 압축기 등
3. 야금: 환기 송풍기, 슬러리 펌프, 배기 송풍기, 유인 송풍기, 스케일 제거 펌프 등
4. 전력: 복수 펌프, 집진 장치, 강제 송풍기, 유인 송풍기, 하수 펌프, 보일러 급수 펌프 등
5. 상수도: 급수 펌프; 하수 처리: 하수 펌프, 정화 펌프, 청수 펌프 등
6. 광업: 갱내 배수 펌프, 매질 펌프, 배기 송풍기, 볼 밀, 크러셔, 컨베이어 등
7. 제약: 세정 펌프, 냉동 압축기 등
8. 제지: 비터 등
