제품 설명:

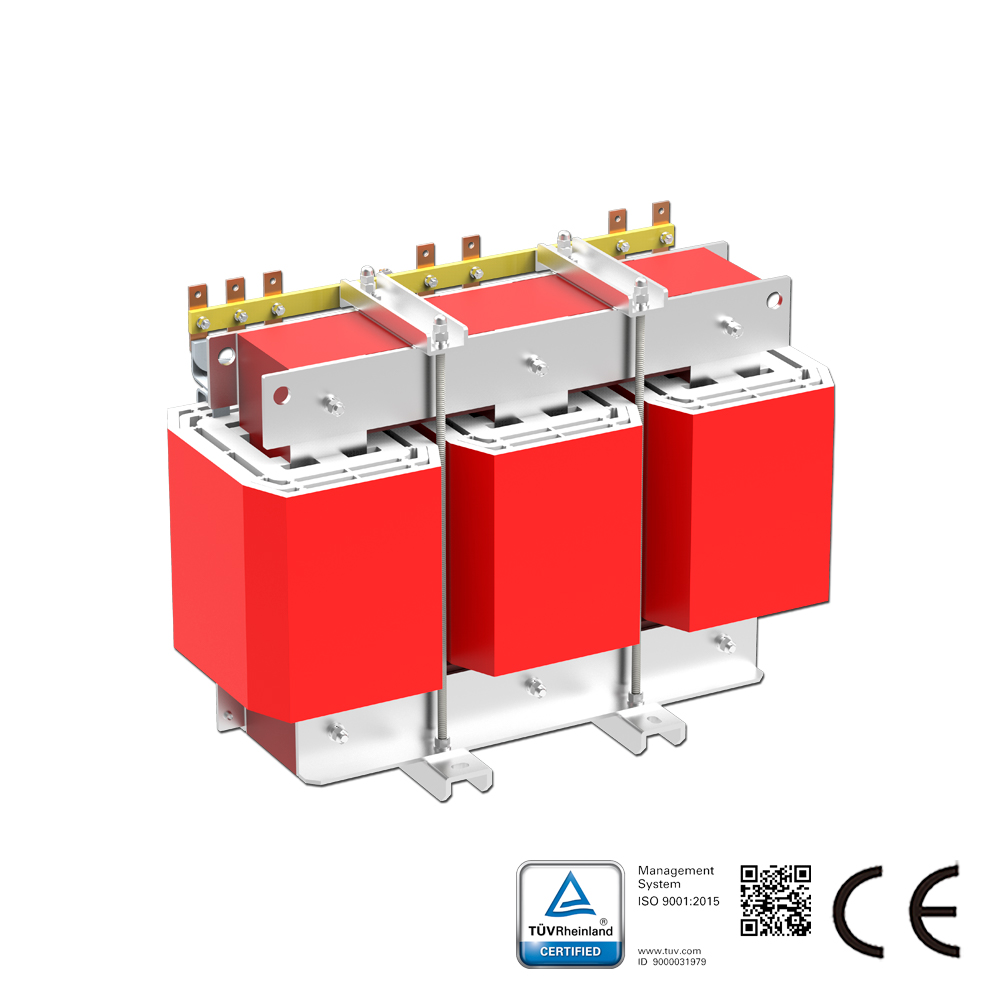

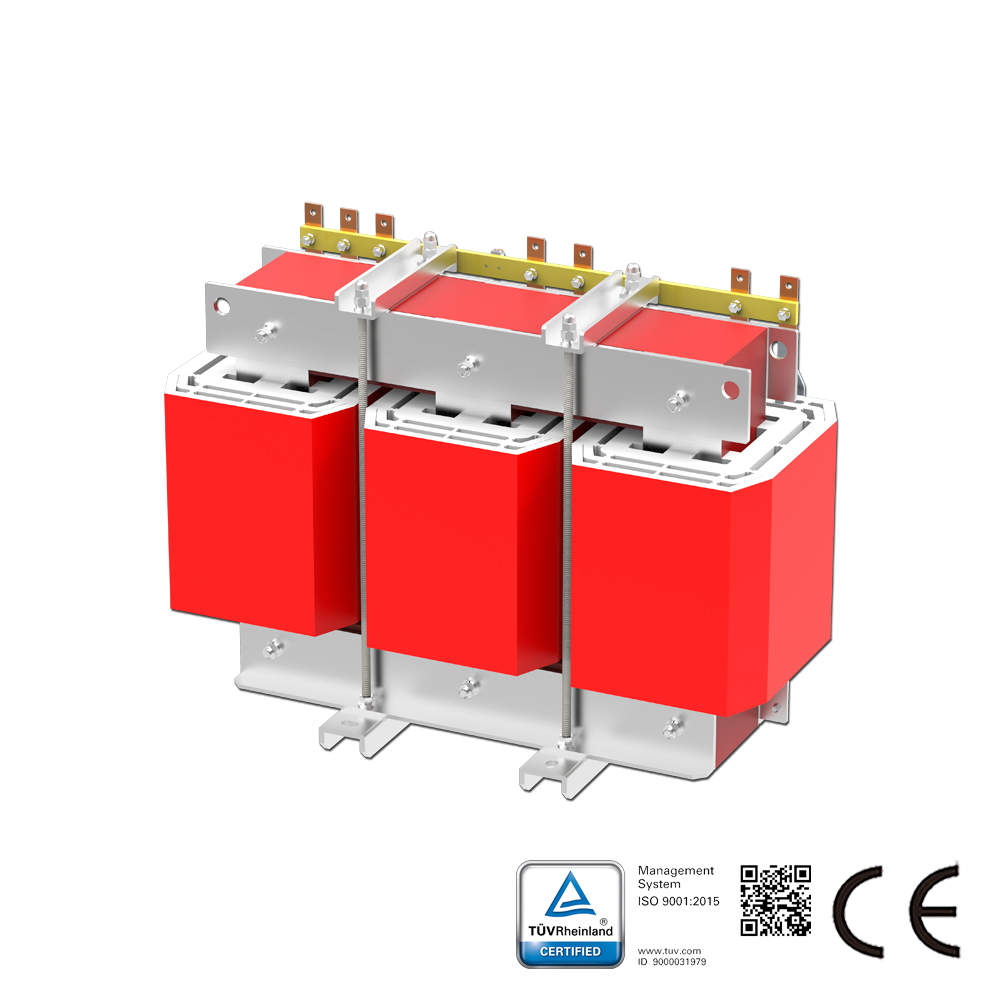

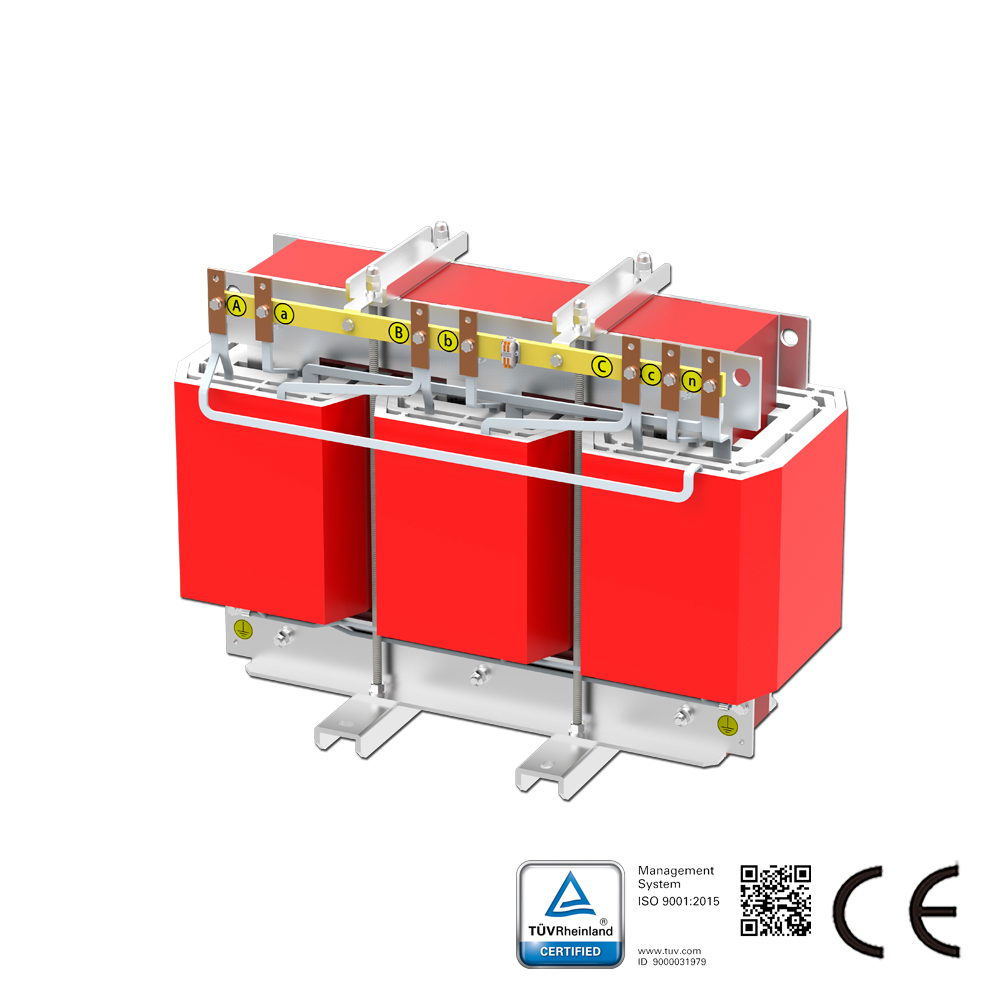

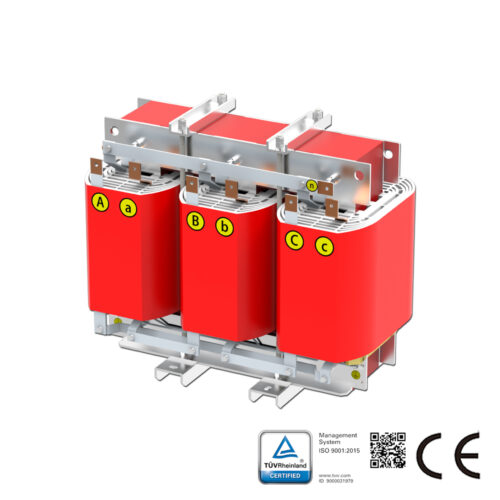

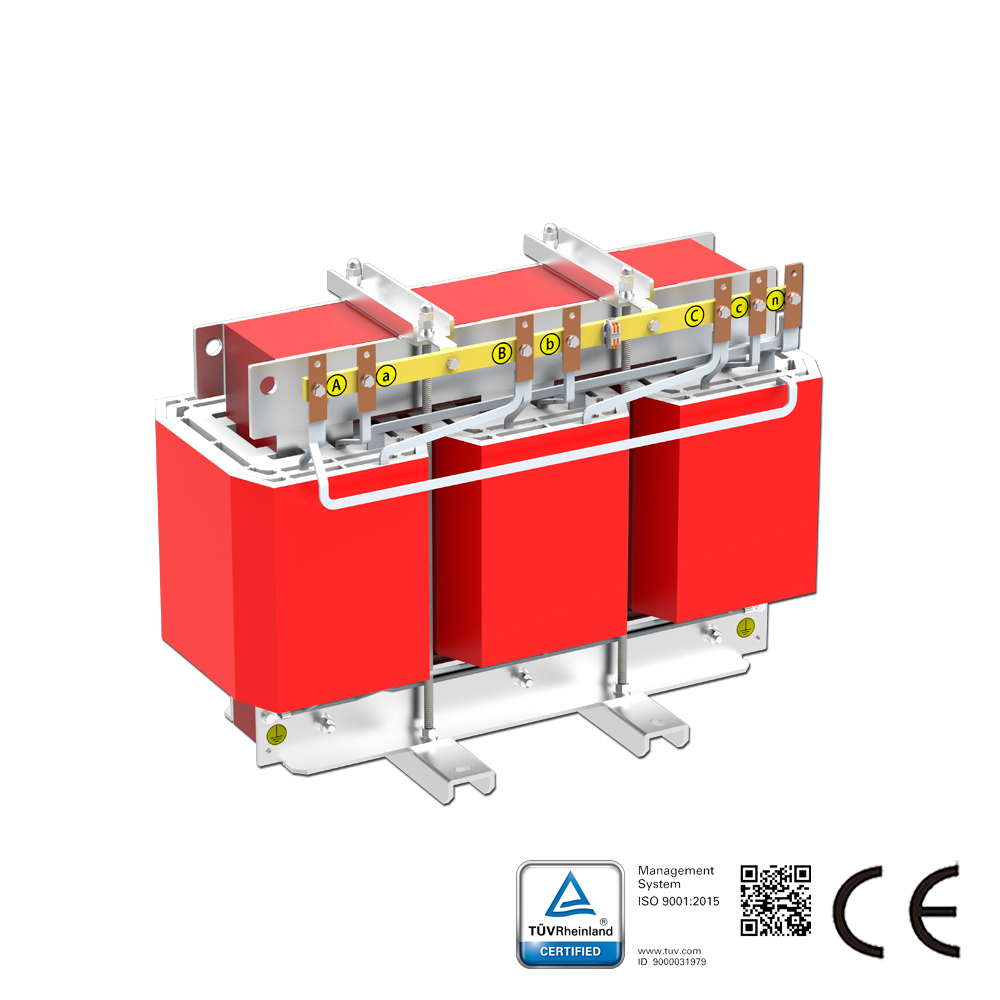

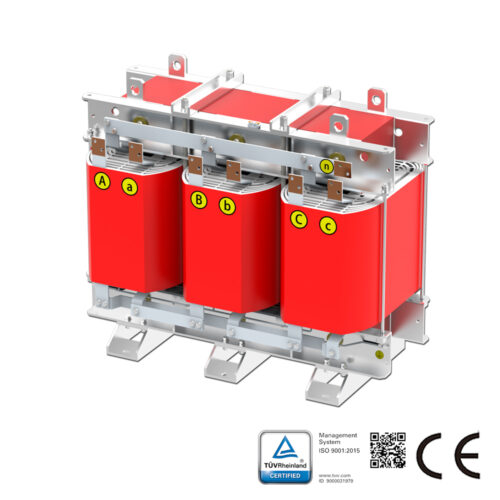

K13 계수 삼상 절연 변압기는 고조파 비선형 부하에 특화된 삼상 건식 절연 변압기입니다. 철심은 K=13으로 정격화되어 있어 고조파 전류로 인한 추가 발열을 견딜 수 있으며, 높은 고조파 조건에서도 안정적인 운전을 보장합니다. 중간~고조파 환경(THDi ≤ 약 60%)에 적합하며, 70%~90%의 비선형 부하(예: 데이터센터, UPS, 가변 주파수 드라이브)를 수용합니다.

핵심 기능: 고조파를 제거하지는 않지만, 특수 설계를 통해 고조파 발열을 제어하여 권선 과열을 방지하고 수명을 연장합니다.

기본 파라미터:

정격 용량: 10kVA ~ 1000kVA
입력 전압: 3상 380V-690V (±10%)
출력 전압: 3상 380V-690V (±10%)
주파수: 50/60Hz
결선 방식: Dyn11
냉각 방식: AN(자연 공랭) / AF(강제 공랭)
절연 등급: F종(155°C), H종(180°C)
보호 등급: IP00 / IP20 / IP54
규격: IEC 60076-11, UL 5085, GB 6450

주요 설계 특징 (표준 변압기와의 차별점)

권선 설계:
커버 효과 및 고조파 발열을 견디기 위해 180°C 이상 정격의 전선 사용
도체 단면적 증가 및 최적화된 권선 공정을 통한 추가 고조파 손실 저감
확대된 중성선 도체 용량 (3상 불평형 및 영상 고조파에 적합)
코어: 철손 저감 및 온도 상승 억제를 위한 저손실 규소 강판 사용
절연 및 차폐: 1차-2차 전기적 절연 + 정전 차폐를 통한 공통 모드 간섭 억제 및 중성선-대지 간 전압 저감
온도 상승 제어: K13 고조파 부하 조건에서 권선 온도 상승이 절연 등급 한계를 초과하지 않음

제품 특징:
고조파 대응 성능: K13 정격, 70%~90% 비선형 부하(UPS, 서버, VFD, 정류기)에 완벽 적합
건식 안전성: 무유, 방화, 방폭, 무보수 — 실내, 데이터센터, 병원에 이상적
고효율 및 저소음: 효율 ≥98%, 소음 <55dB (AN 냉각 방식)
장수명 및 신뢰성: H종 절연, 최적화된 방열 설계, 24시간 연속 고부하(부하율 95% 초과) 지원
유연한 설치: 컴팩트 설계, 바닥 설치 또는 캐비닛 설치 옵션, 산업 및 건물 배전에 적합
규격 준수: IEC/UL/GB 규격 충족, 데이터센터, 산업 시설, 의료 현장 등 까다로운 환경에 적합

일반적인 응용 분야:
데이터 센터: 서버, UPS, 정밀 공조기, PDU 전력 분배
산업 자동화: 주파수 변환 드라이브(VFD), 서보, DC 드라이브, 용접 장비
의료/통신: 의료 영상 장비, 수술실 장비, 통신 기지국, PBX
상업용 건물: LED 조명, 엘리베이터, 사무실 전자 기기 클러스터
