| 정격 전류 범위 (A) | 124 |
| 정격 전압 범위 (V) | 400 |
| 상 | 3상 |
| 전력 범위 (kW) | 110 |
| 스위칭 주파수 | ≥2.5kHz |
| THDi | <5% |
| THDv | <5% |
-
원하는 제품을 찾지 못하셨나요?
| 정격 전류 범위 (A) | 124 |
| 정격 전압 범위 (V) | 400 |
| 상 | 3상 |
| 전력 범위 (kW) | 110 |
| 스위칭 주파수 | ≥2.5kHz |
| THDi | <5% |
| THDv | <5% |

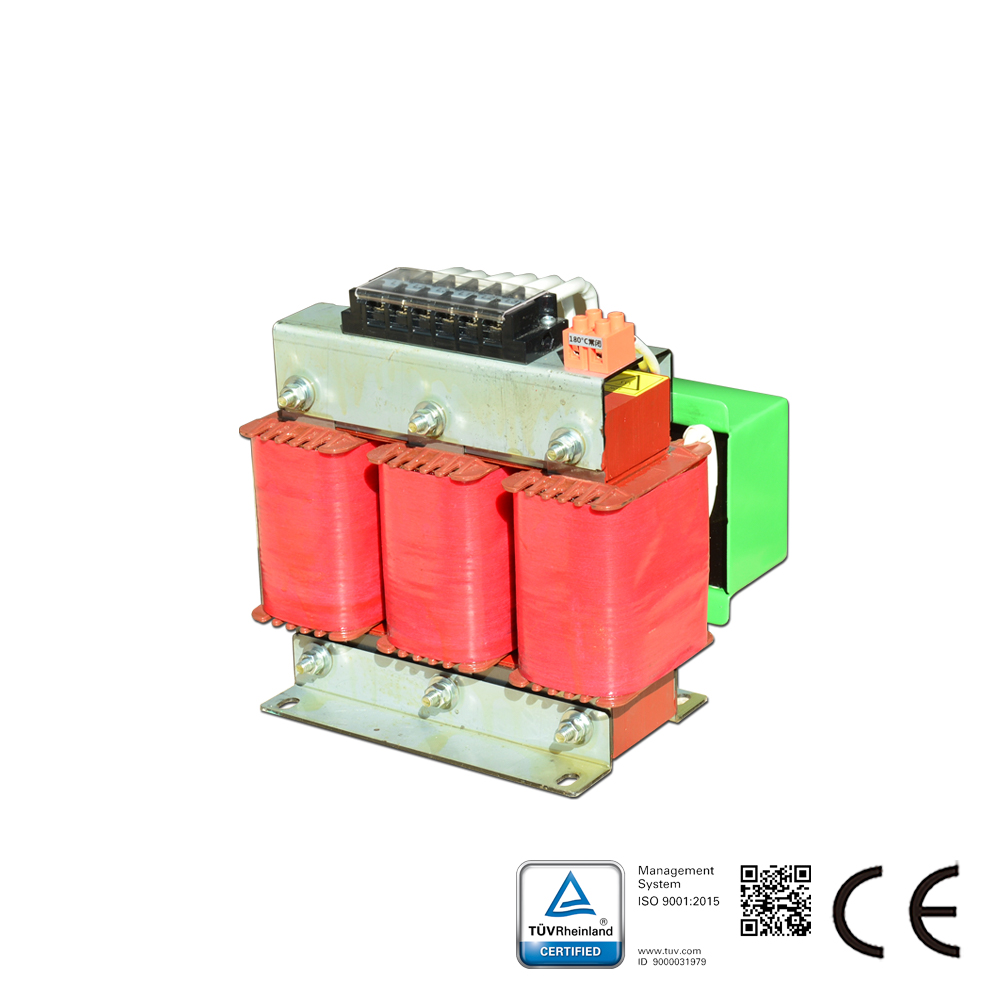

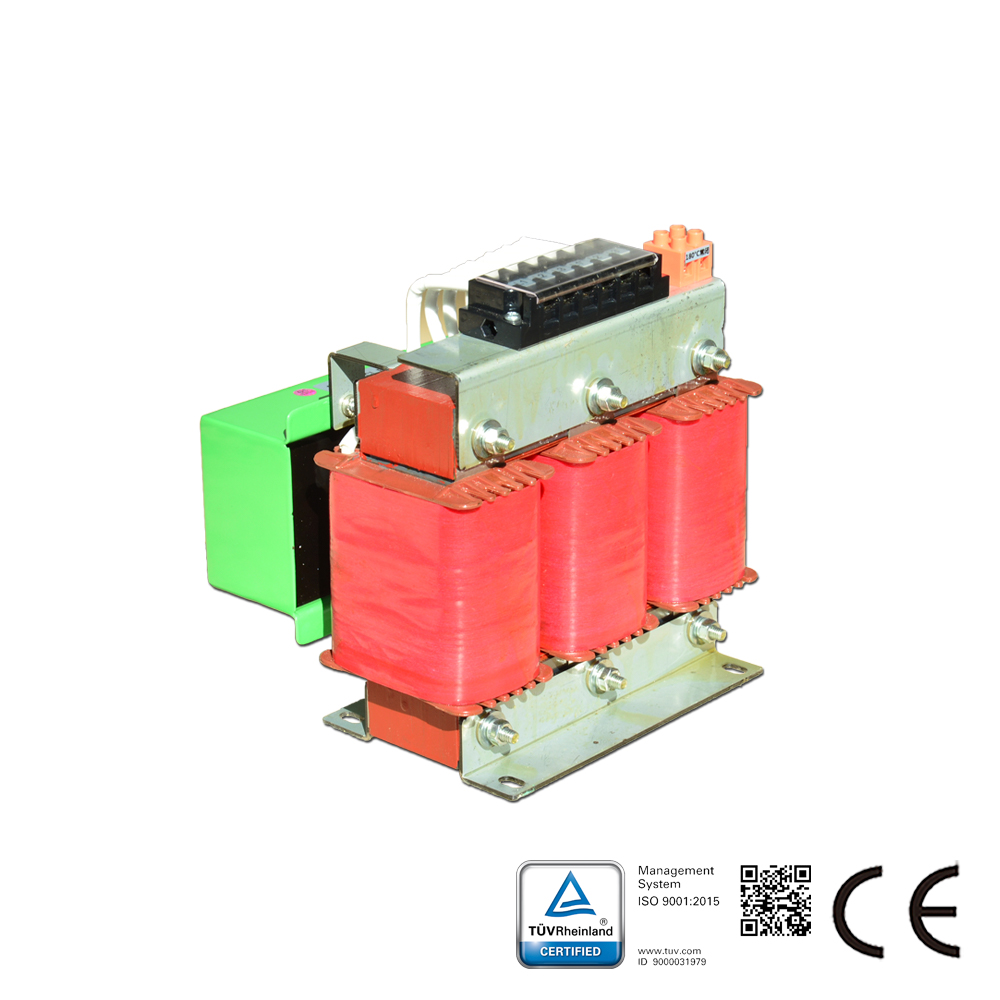

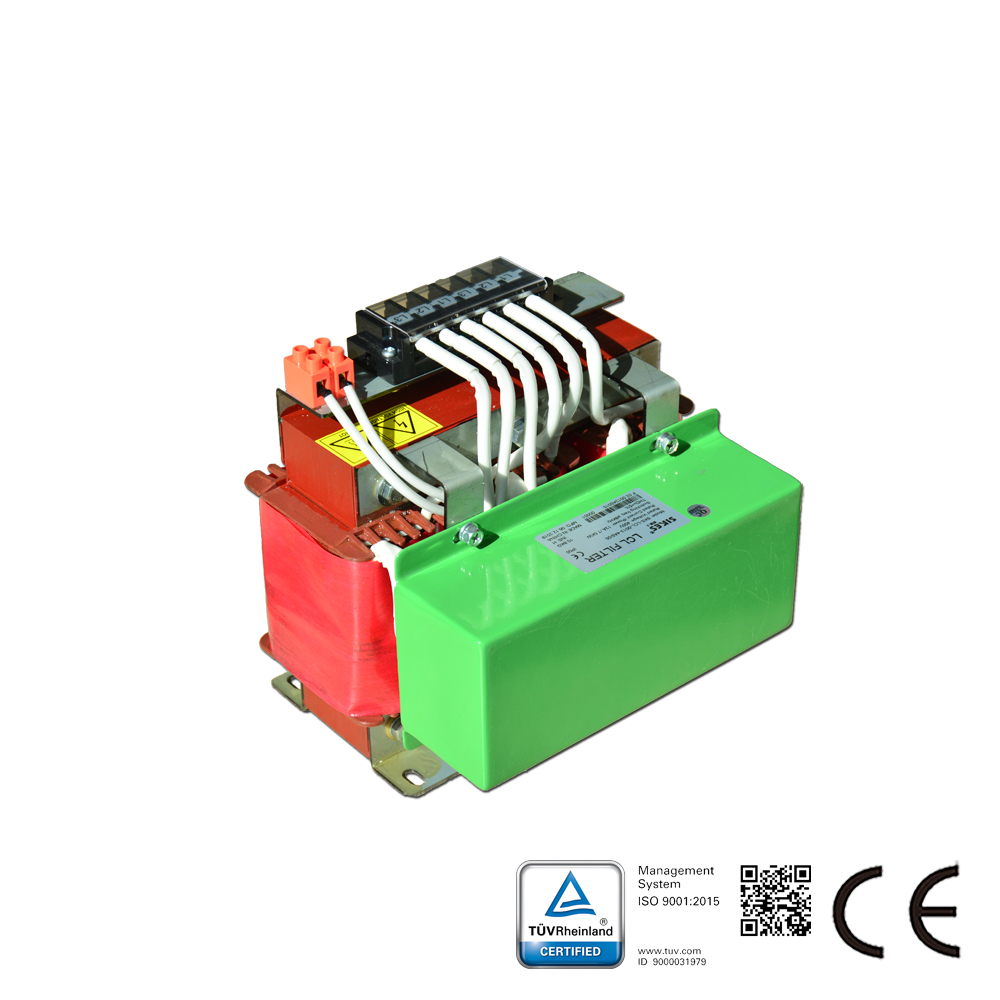

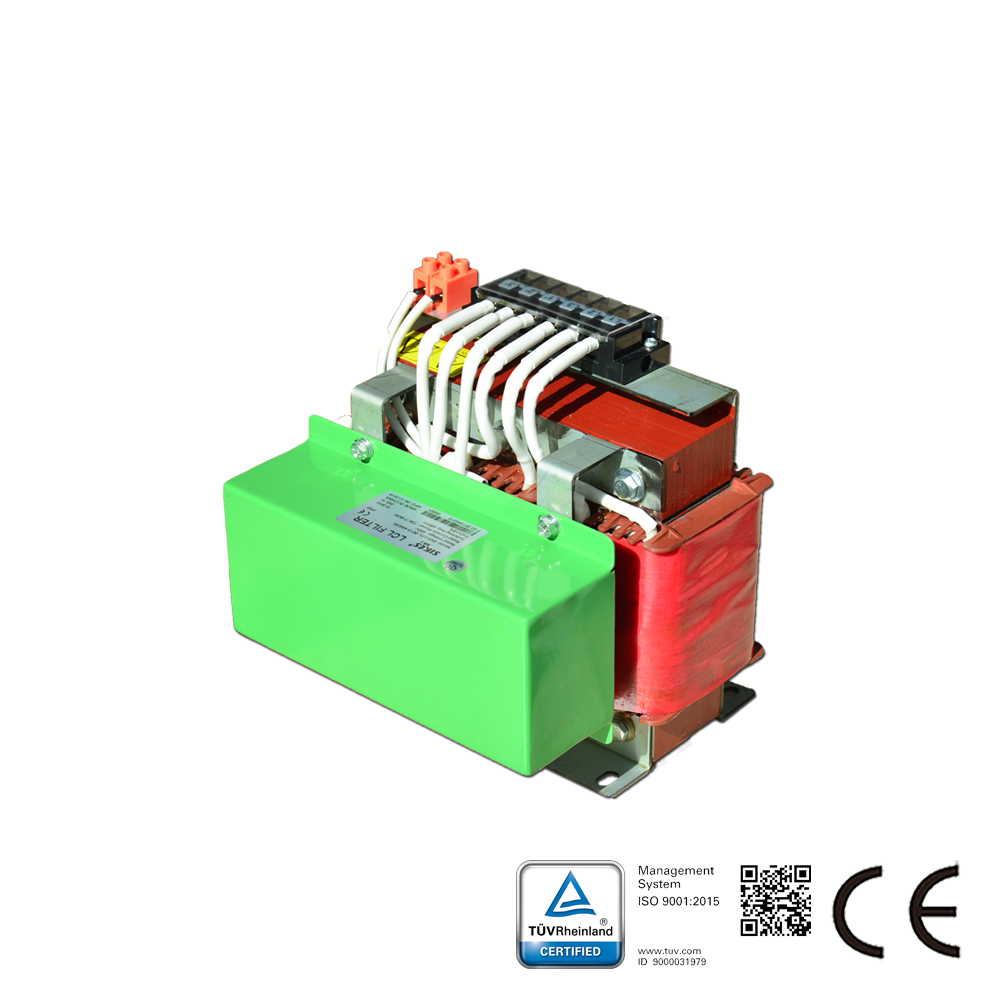

LCL 필터는 계통 연결 시 고조파 전압 문제를 해결하고, PWM 전압 파형을 순수 사인파로 변환하여 전력 계통에 대한 왜곡을 낮추며, 전체 시스템이 원활하게 작동하도록 설계되었습니다. LCL 필터는 또한 전류 고조파를 제한합니다.
LCL 필터의 특징:
능동 인피드 컨버터(AIC)의 전력 품질 향상
계통 측으로의 펄스 주파수 고감쇠
전류 발진 억제를 위한 내장형 댐핑 저항기
보호 등급: IP00
고객별 요구 사항에 따른 변경 가능
CE 인증 준수 설계
LCL 필터의 기술 데이터 및 측정 조건:
정격 전압: 400 V AC (50/60 Hz)
정격 전류: 50°C 정격 온도 기준1)
시험 전압: 2240 V DC, 2초 (선간), 2720 V DC, 2초 (선-케이스 간)
과부하 용량: 시간당 3분 동안 정격 전류의 1.5배
능동 인피드 컨버터(AIC)/주파수 인버터 캐리어 주파수: 2 kHz ~ 8 kHz
모터 주파수: 0 Hz ~ 100 Hz
모터 케이블 길이: 150m 미만
소음: 약 72dB
기후 등급(IEC 60068-1): 25/100/21
단자:
핑거 세이프 단자대 (16A ~ 66A)
AIC 리액터 및 라인 리액터용 부스바 (100A ~ 400A)
LCL 필터 적용 분야:
능동 인피드 컨버터(AIC), 4상한 주파수 인버터, 태양광 및 계통 연계형 컨버터가 필요한 기타 신재생 에너지 응용 분야.
