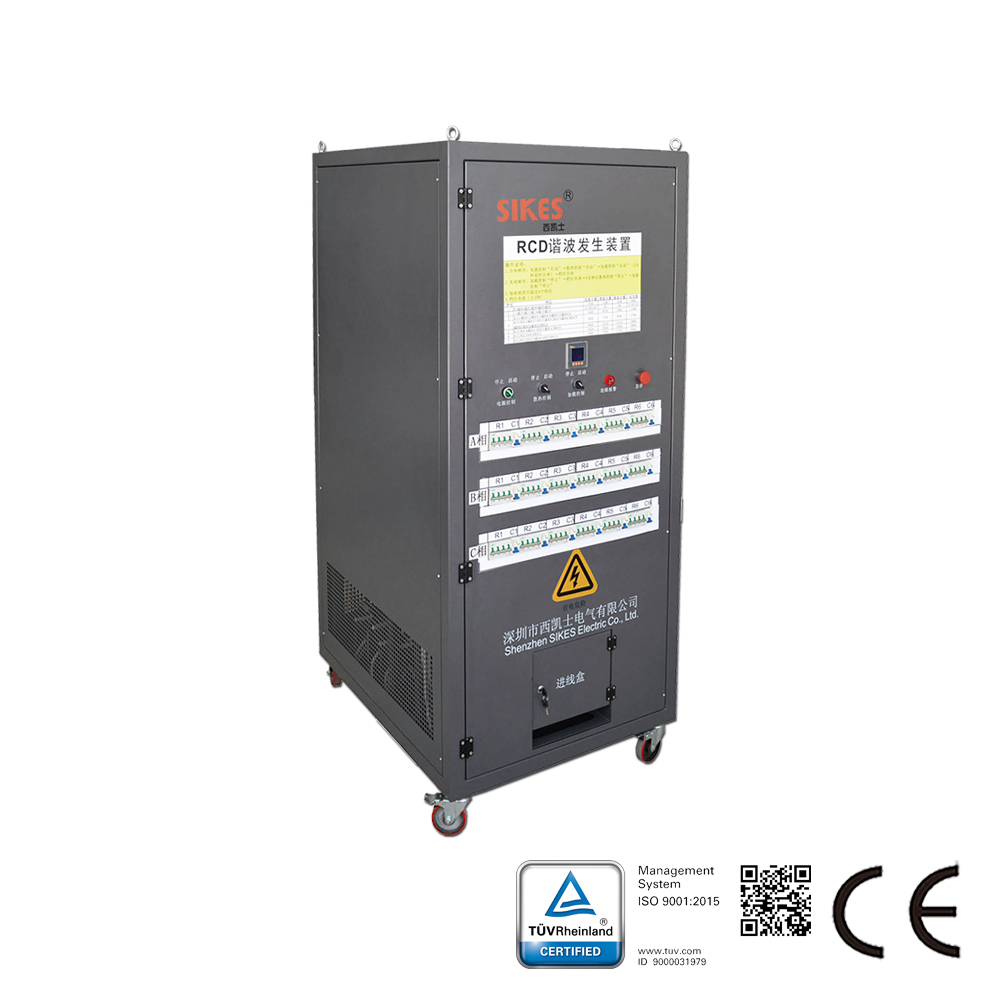

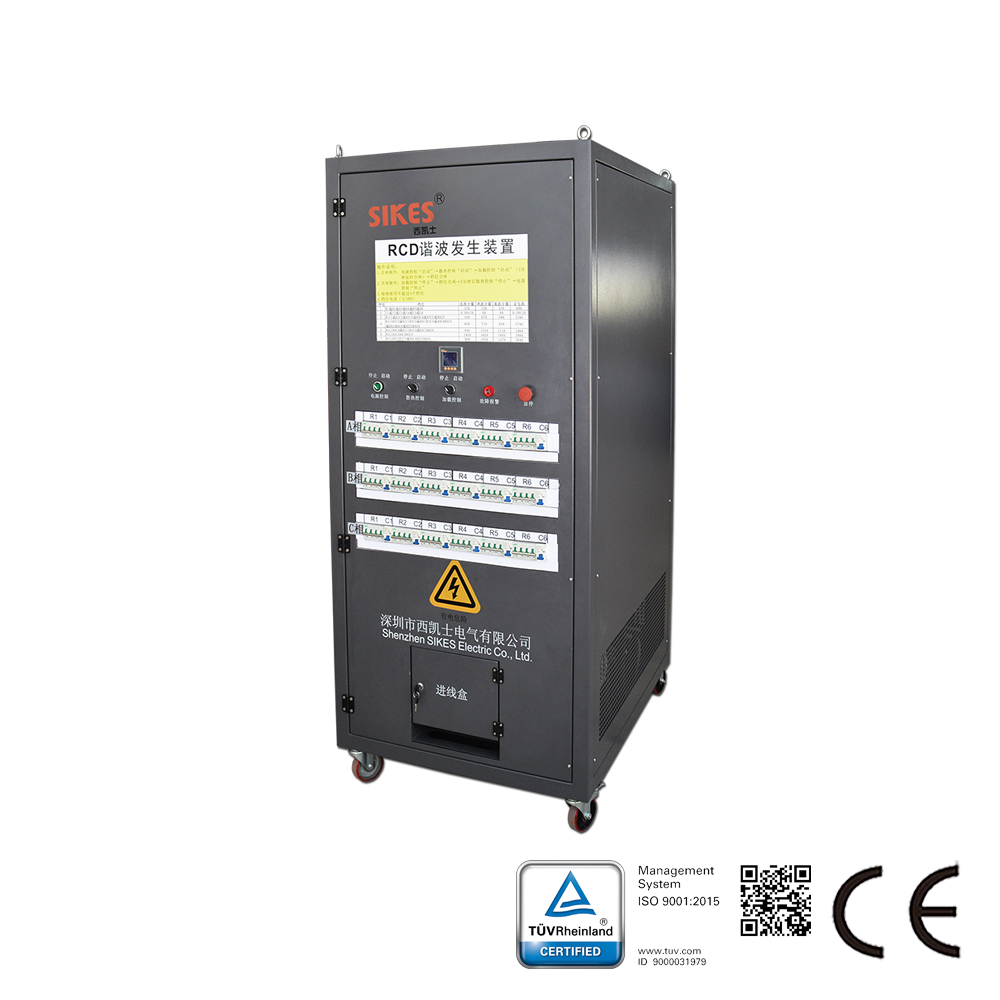

RCD 부하장치 설명:

Sikes RCD 부하장치는 고조파 왜곡 부하 상황을 시뮬레이션하여 능동형 고조파 필터를 시험하기 위한 필수 고조파 자원을 제공하는 고조파 발생 장치입니다. 이 장치는 3상 4선식(중성선 포함)입니다. 3개의 단상으로 구성된 RD 부하는 주로 3차 고조파 전류를 발생시키는 반면, RCD 부하는 3차 및 5차 고조파 전류를 발생시킬 수 있습니다. SIKES는 고객의 고조파 솔루션 제품 시험 요구를 충족시킬 수 있는 제품을 제공합니다.

RCD 부하장치 주요 사양:

견고하며 조작이 용이함;
신뢰성 높은 부하 소자;
과전압 및 온도 보호 기능;
장기 연속 시험 가능;
전류 및 전압 데이터를 컴퓨터로 전송하여 표시;
표시 계기(전압계, 전류계) 제공.

RCD 부하장치 특징:

고조파 필터용 고율 시험 전류;
대형 LED 스크린으로 용이한 조작 및 시험 데이터와 파형의 선명한 표시;
0A에서 396A까지 전류 연속 가변 가능;
1분 단위로 0~99시간까지 방전 시간 사용자 설정 가능;
다양한 전류, 종료 시간, 방전 전력 및 전압 임계값(상한 또는 하한) 설정 가능;
비상 정지 버튼 구비;
3상 전압 과도 상승 시 자동 방전 중단;
과전류 단락 보호 기능 구비;
팬 고장 시 경고 및 자동 중단.

RCD 부하 뱅크 파라미터:
총 전력: 맞춤 제작 가능
주파수: 50/60Hz
유형: 저항성 AC 부하
전압: AC400V 3상, AC220V 1상
상 방식: 단상 및 삼상, 전환 가능
전력 단계: 맞춤 제작 가능
제어 방식: 회로 접촉기
전원 공급: AC380V, 50Hz, 2kW (냉각팬용)
부하 냉각: 축류팬 강제 냉각, 하부 흡기, 상부 배기. 팬 소음은 1m 거리에서 측정 시 75dB 미만
사용 기간: 최소 1시간 연속 작동 (장기 사용 가능)
외함: 냉간 압연 강판, 도장 표면 처리
저항체 유형: 스테인리스 저항선 (또는 그 이상, 방수 등급)
IP 등급: IP00
절연 등급: F급
습도 범위: 0~9% (비응축)
적용 고도: 2500m 미만
최대 온도 범위: 주변 온도 -30°C ~ +55°C
