한국어 | 정격 전류 범위 (A) | 75 |
| 정격 전압 범위 (V) | 230 |
| 상 | 3상 |
| 스위칭 주파수 | ≥2kHz |
-
원하는 제품을 찾지 못하셨나요?
| 정격 전류 범위 (A) | 75 |
| 정격 전압 범위 (V) | 230 |
| 상 | 3상 |
| 스위칭 주파수 | ≥2kHz |

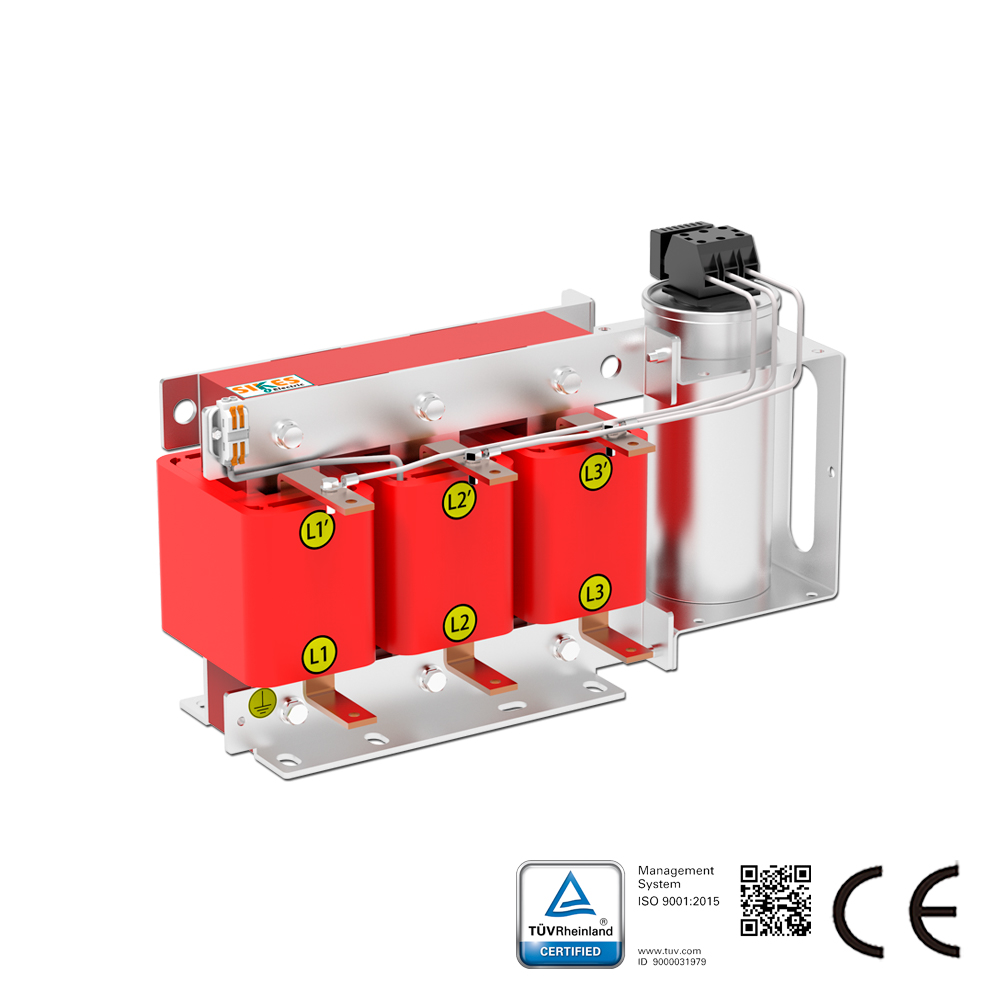

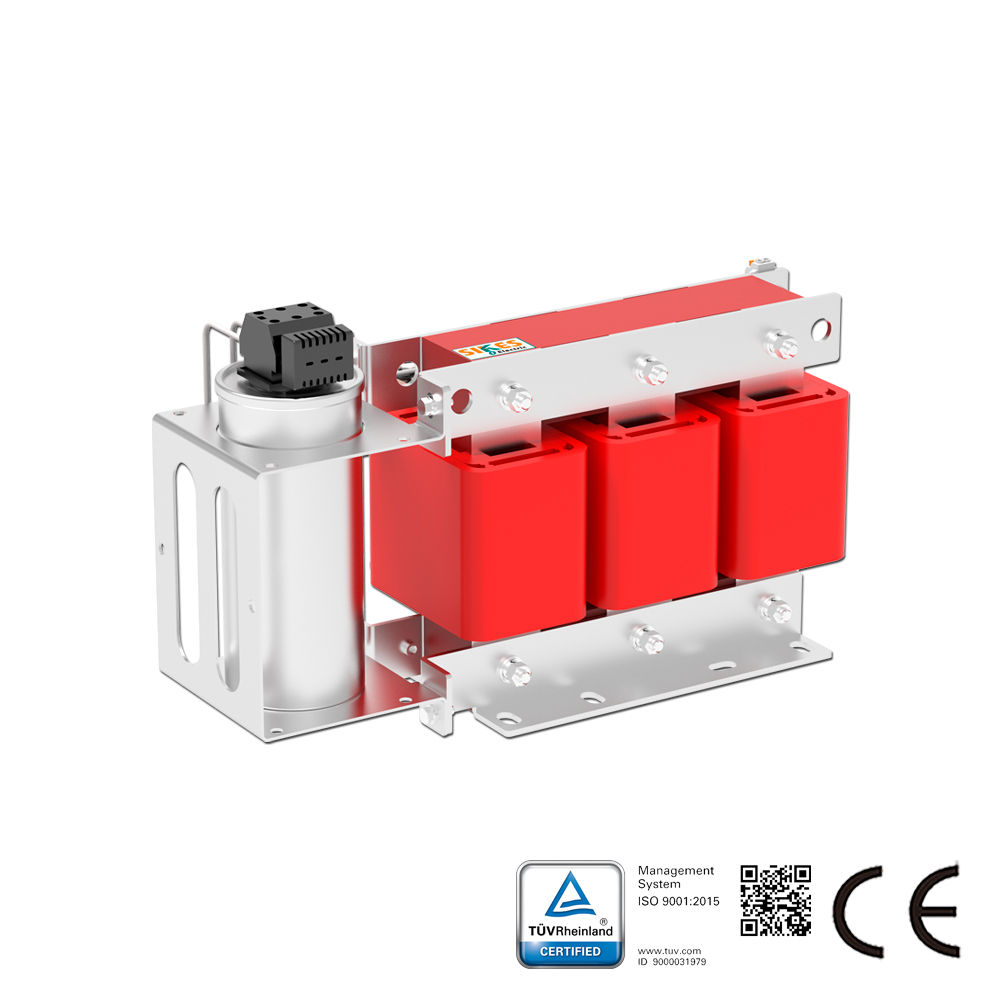

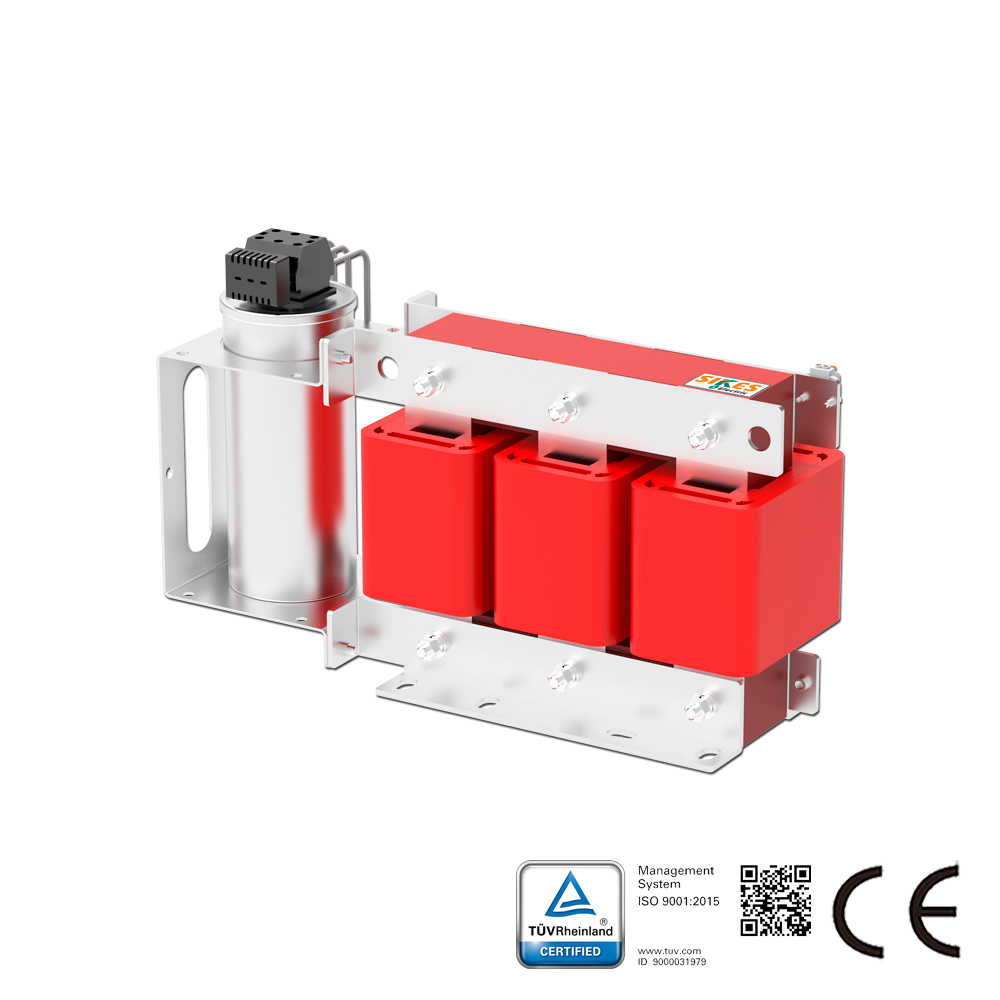

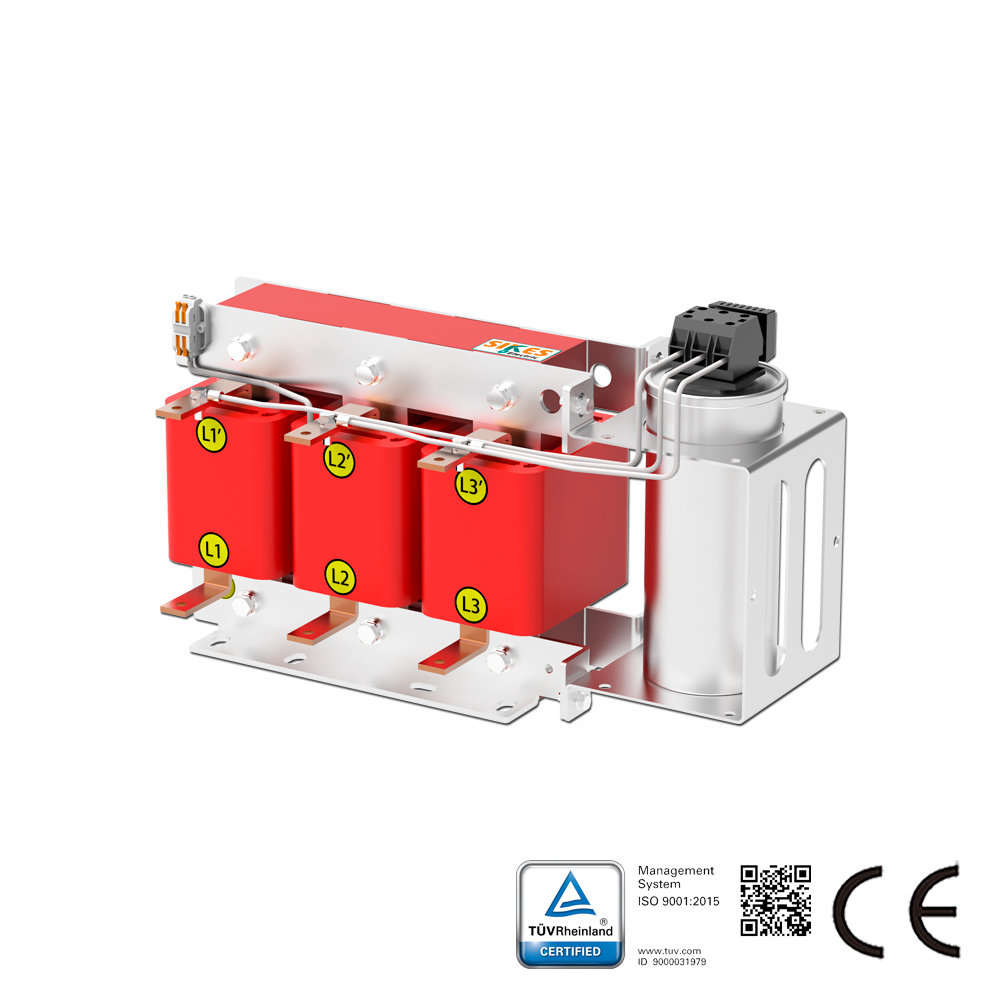

SF 시리즈 사인파 필터는 모터 드라이브의 PWM 출력 신호를 잔류가 적은 부드러운 사인파로 변환합니다.
긴 케이블(50미터 이상)의 분산 커패시턴스와 인덕턴스로 인한 공진 현상을 줄입니다.
높은 dv/dt로 인한 과도한 모터 전압을 제거합니다.
필터 적용을 통해 모터 소음을 줄입니다.
모터 수명을 연장합니다.
모터 절연을 보호합니다.
전송 거리를 늘립니다.
이 필터를 적용하면 일반 모터가 가변 주파수 모터를 대체할 수 있습니다.
VSD 시스템(특히 인버터 또는 스위칭 전원 공급 장치)의 다양한 서보 모터용 Sikes 사인파 필터는 인버터의 PWM 출력 전압을 변경하고 거의 정현파 전압을 생성하도록 설계되었습니다.
사인파 필터 기술 데이터:
정격 전압 범위: 3*250±10%
모터 주파수: 0-120Hz;
스위칭 주파수: ≥ 4kHz;
잔류 리플 전압: THDv < 5%
정격 전류 시 전압 강하: ≤ 10%(50Hz);
모터 케이블 길이: 최대 2000m;
작동 모드: 실내 연속 작동용
모터 드라이브 정격 입력 전력: 3.7kW ~ 630kW;
효율: 정격 선간 전압 및 전력 시 98~99%
과부하 용량: 150% 60초, 120% 60분
시험 전압: 2240VDC, 2초(선간) 2720VDC, 2초(선-케이스 간)
절연 내력: AC4000V/5mA/60초
절연 저항: 코어-권선, ≥ 100MΩ(DC1000V);
기후 등급(IEC60068-1): 25/100/21
보호 등급: IP30(요청 시 IP40/IP54), 실내: IP20
냉각: 내부 강제 공냉식
부하 유형: 일반 모터 부하; 표준 승압 변압기; 기타 선형 부하;
사인파 필터 기술 표준:
커패시터: CEI EN 60831-1/2, IEC 831-1/2
장비: CEI EN60439-1, IEC 439-1, IEC 60939
사인파 필터의 응용 분야:
팬, 컨베이어, 펌프
HVAC 설비, 압축기
엘리베이터, 크레인, 풍력 발전, UPS, EPS
긴 케이블을 사용한 모터 드라이브
병렬 연결된 다중 모터 드라이브
중전압 응용 분야(승압 변압기 전단에 설치)
