한국어 | 용량 | 35kvar |
| 설치 방식 | 모듈형 |
| 전력계통 주파수 | 50/60Hz（±10%） |
| 전력계통 전압 | 380V（-40%～+20%） |
| 전력 시스템 | 3상4선+PE |
| 제어 방식 | 능동형 |
-
원하는 제품을 찾지 못하셨나요?
| 용량 | 35kvar |
| 설치 방식 | 모듈형 |
| 전력계통 주파수 | 50/60Hz（±10%） |
| 전력계통 전압 | 380V（-40%～+20%） |
| 전력 시스템 | 3상4선+PE |
| 제어 방식 | 능동형 |

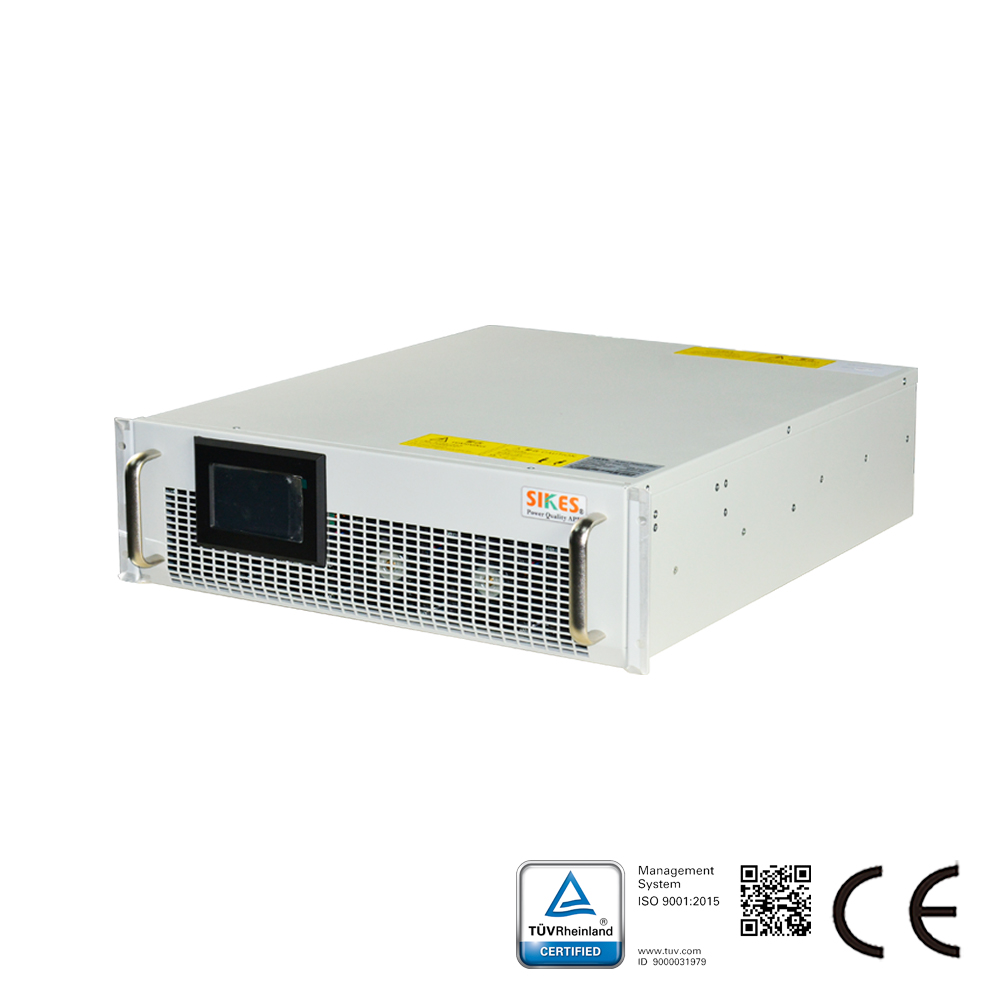

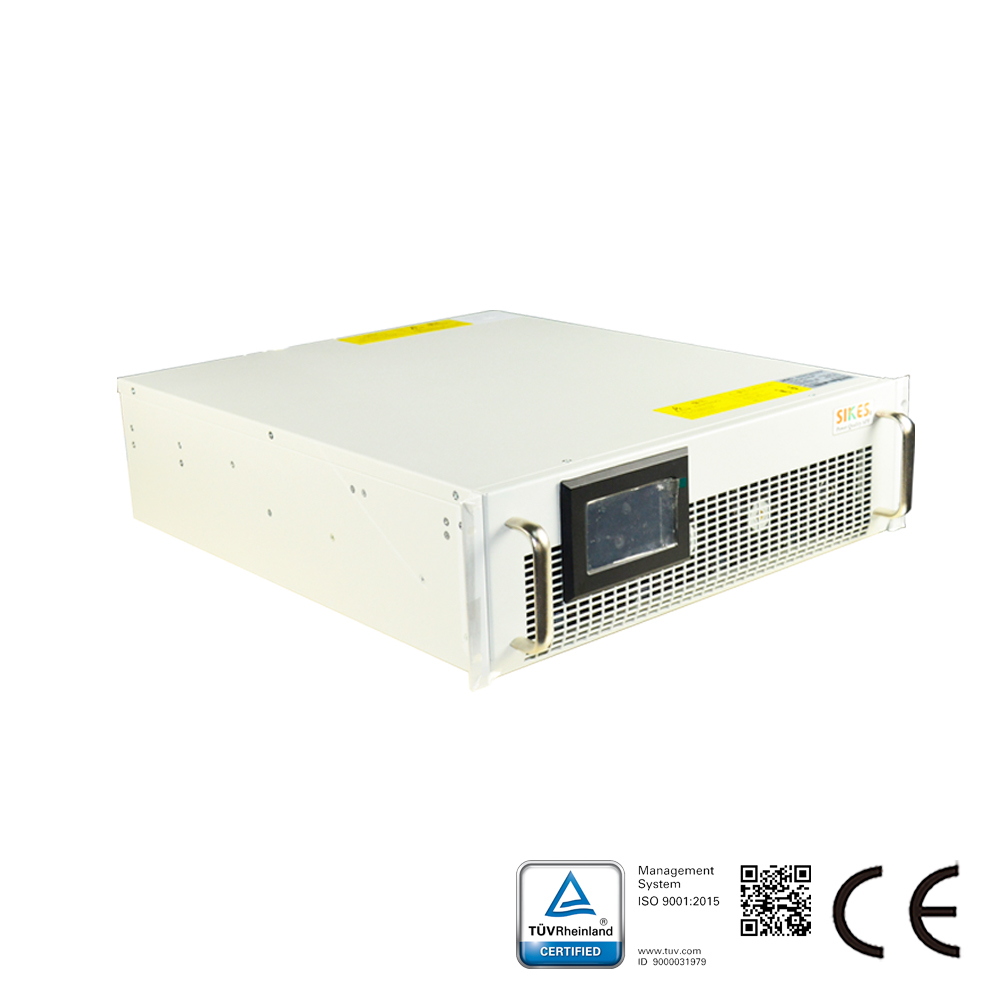

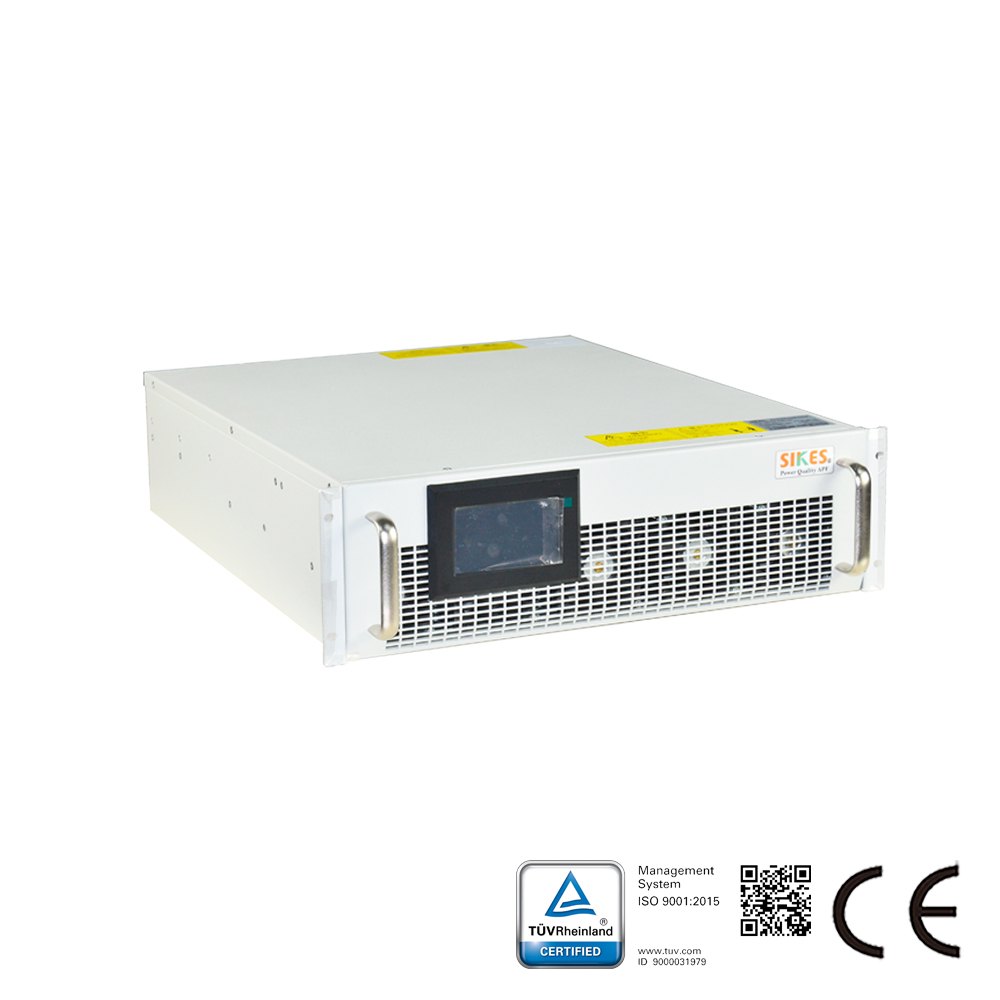

스태틱 무효전력 발생기(SVG)는 새롭게 업그레이드된 3세대 수치 제어 기술과 업계 선도적인 T-타입 3레벨 토폴로지 기술을 적용하여 전력계통 내 무효전력을 동적이고 정밀하게 보상합니다. 순간 응답 시간은 50μs 미만이며, 전체 응답 시간은 10ms 미만에 불과하여 과보상 및 미보상 발생을 방지합니다. 이는 무효전력 조정 분야의 최적 솔루션입니다.
전력계통에 SVG를 병렬 연결하고, 외부 CT를 연결하여 계통의 부하 전류를 검출하며, DSP/FPGA/CPLD 칩과 최신 고속 고조파 추출 기술을 활용함으로써 부하 전류의 무효 성분을 신속하게 분석할 수 있습니다. 이후 설정값에 따라 PWM 펄스를 생성하여 T-타입 3레벨 IGBT 모듈로 구성된 양방향 변환기를 구동, 무효전력 보상 전류를 발생시켜 전력계통의 요구사항을 충족시킵니다. 이를 통해 전력계통의 역률은 0.99에 도달할 수 있으며, 궁극적으로 무효전류의 동적이고 정밀한 보상이 실현됩니다.
정적 무효 전력 발생기의 특징:
1. 산업용 모델은 타워 구조를 채택하여 높은 환경 적응성을 가지며, 운영 환경이 열악한 산업 현장에 적합합니다;
2. 산업용 모델 내부에는 독립적인 공기 덕트와 단일 보드 창고가 있어 기계의 안정적인 운영을 보장합니다;
3. 컴팩트한 모듈식 제품은 데이터 센터 및 바닥 면적에 요구 사항이 있는 기타 컴퓨터실에 적합합니다;
4. 모듈식 제품은 산업용 기계와 동일한 설계 개념을 채택하여 더 강력한 환경 적응성을 가집니다;
5. 유도성 무효 전력과 용량성 무효 전력을 전 범위에서 즉시 보상할 수 있으며, 동시에 삼상 불균형 문제를 해결할 수 있습니다;
6. 밀리초 단위의 부하 동적 응답, 정확한 무효 전력 보상 기능;
7. 다양한 기능 옵션, 산업용 모델은 최대 IP43 보호 등급을 제공합니다.
