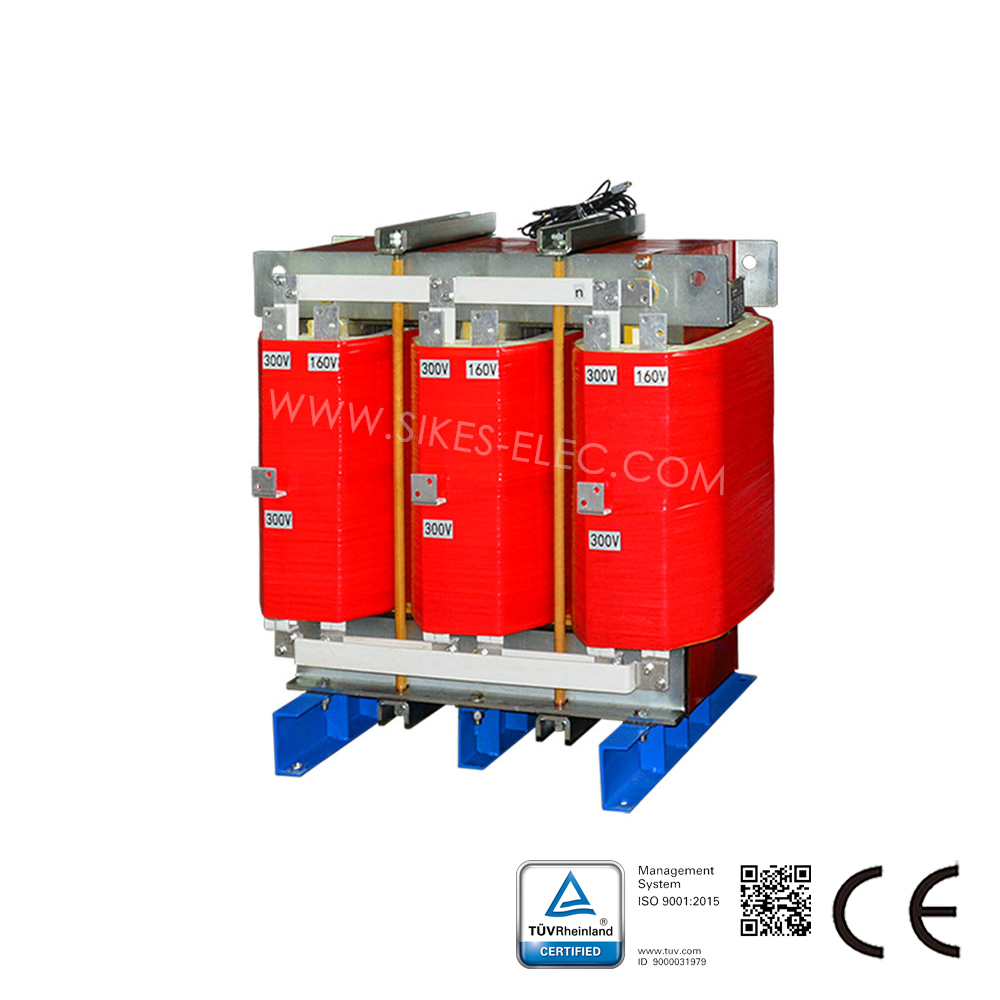

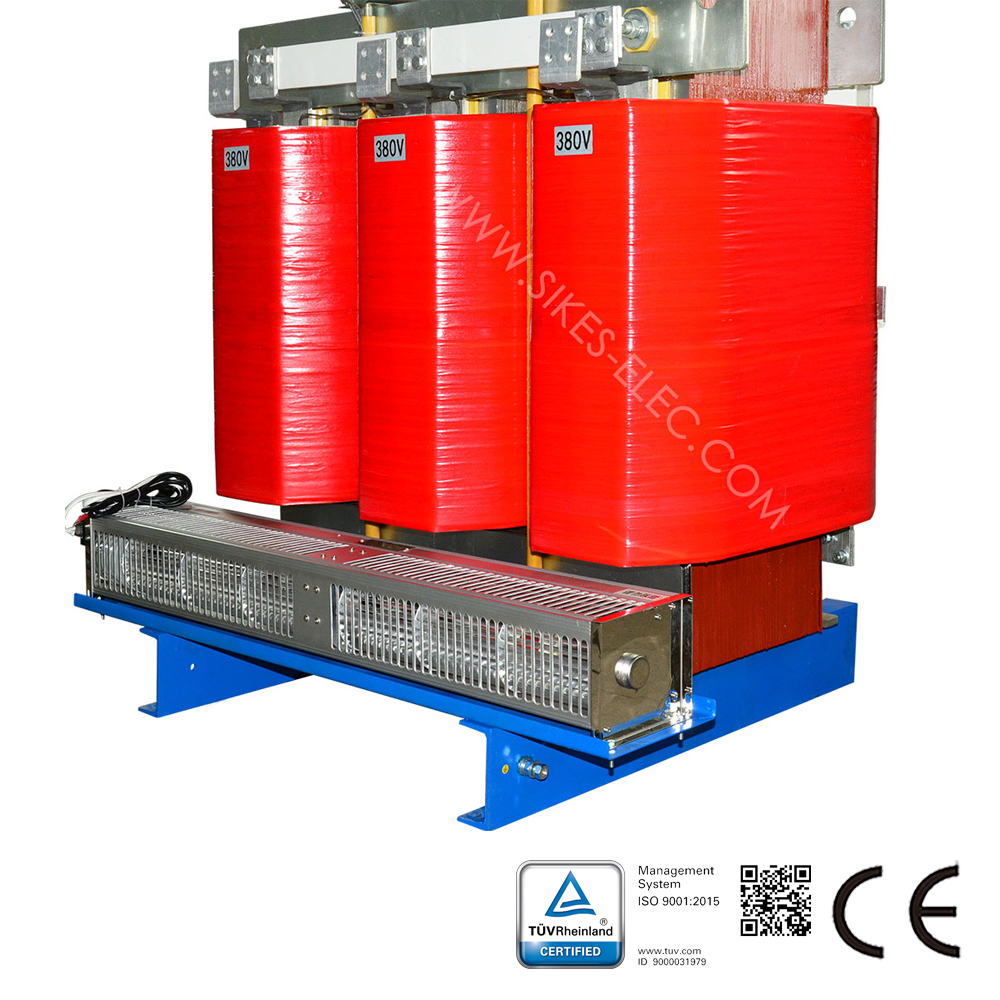

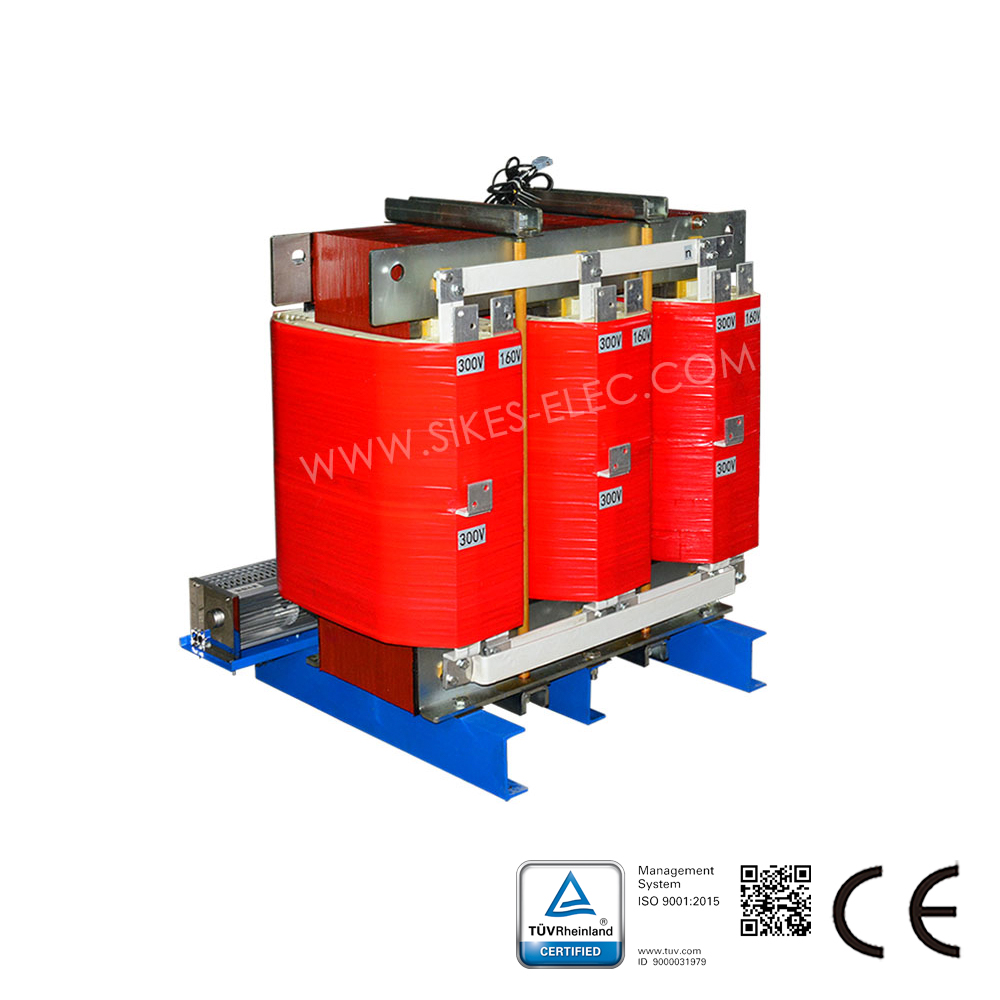

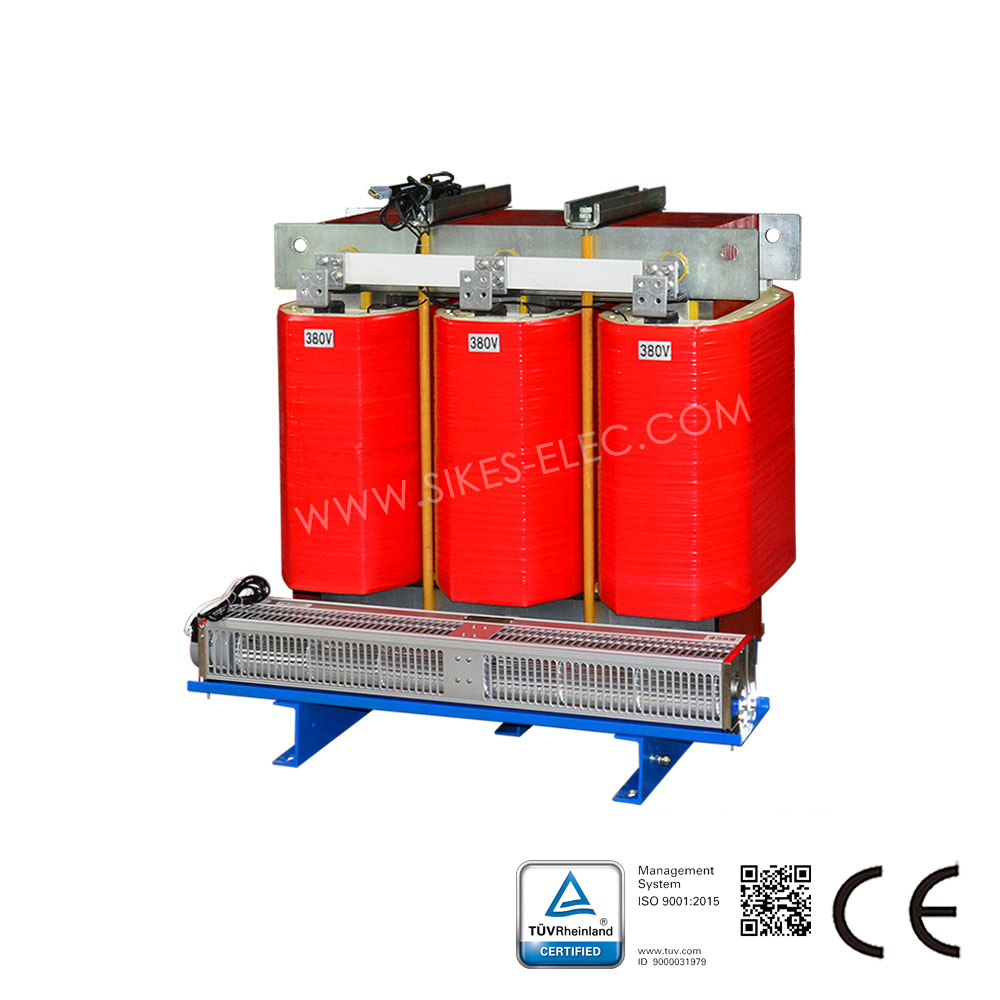

12펄스 정류기 변압기는 배터리 그룹, 충전기, 전기자동차 모터, 변속 시스템 및 파워 어셈블리 시험을 위한 직류 전원을 공급합니다. 정류기 네트워크의 주 변압기 역할을 수행합니다.
1.정격 동작 전압: AC400V
2.절연 내력: 철심 – 권선 3000VAC/50HZ/5MA, 10초간 손상 없음
3.절연 저항: 철심 – 권선 1000VDCΩ, 절연 저항 ≥ 100MΩ
4.소음: <75db(1m 이격 거리)
5.제품은 IEC 및 GB 표준을 엄격히 준수함
구조적 특성
변압기는 고품질 방향성 냉연 규소강판을 사용하며, 철심과 요크는 다단 트랩 컵형 직사각형 단면 구조입니다. 상하 요크는 볼트로 체결되며, 측면에는 박스 철심을 클램프로 추가 고정합니다.
권선 재질은 알루미늄 코일 또는 구리 코일입니다. 전력, 전압 및 전류에 따라 1차 권선은 원통형 또는 회전형, 2차 권선은 원반형 또는 연속형으로 제작됩니다. 1차 및 2차 권선의 출선 단자는 고정판 또는 동바에 연결됩니다.
절연 등급: B/F/H
개방형 프레임 및 밀폐형 케이스 모두 제공 가능합니다.
운전 조건
1. 해발 고도 <4000m, 주변 온도: -30℃~40℃, 상기 조건을 초과할 경우 GB6450-86에 따라 조정합니다.
2. 습도 ≤85% (온도: 20℃±5℃)
3. 유독 가스, 가연성 및 폭발성 물질, 전도성 분진 또는 증기가 없을 것
4. 심한 진동이 없어야 하며, 수직 기울기 ≤5도
| 용량 (KVA) | 500 |
| 절연 등급 | F/H |
| 운전 주파수 | 50Hz |
| 상 (Phase) | 3상 |
| 1차 전압(V) | 380 |
| 2차 전압(V) | 300/3000/160 |
| 표준 규격 | GB6450-86 |
