펄스 정류 변압기는 다상 정류를 통해 정류기 유닛의 DC 측 리플 계수와 AC 측 고조파를 저감할 수 있습니다. 정류기 유닛 내 인위적인 위상 변이로 인해 주요 고조파가 기존의 5차 및 7차 대신 23차 및 25차 이상에서 발생하게 됩니다. 이 설계는 2차 측 고조파가 계통 측에 미치는 영향을 크게 개선합니다.

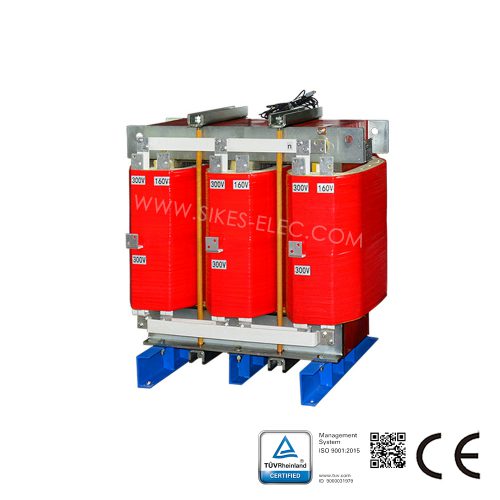

계통 측 권선의 위상 변이는 정류 변압기에서 일반적인 설계 방식입니다. 일반적으로 12펄스 정류 변압기는 축 방향 분할 구조의 저압 권선을 갖습니다. 두 대의 12펄스 정류 변압기를 동시에 사용하여 24펄스 정류를 구현할 수 있습니다. 그러나 두 대의 12펄스 정류 변압기는 더 많은 공간을 차지하고 비용이 증가하는 등의 단점이 있습니다.

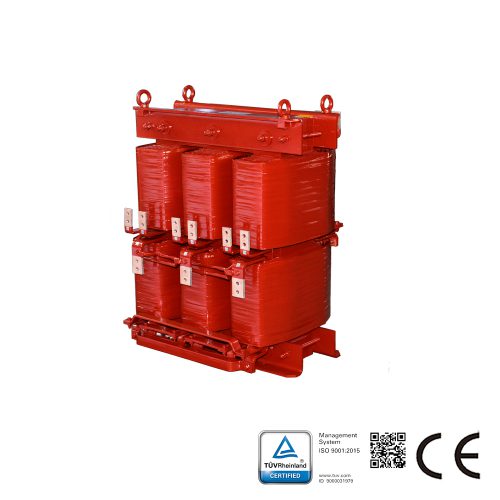

당사에서 설계 및 제작한 24펄스 정류 변압기는 두 세트의 12펄스 자동 변압 정류 코일을 병렬로 연결하고 하나의 철심으로 구성됩니다. 이는 네 그룹의 3상 선간 전압을 형성하며, 선간 전압 위상은 순차적으로 15°씩 차이가 납니다. 네 그룹의 정류 브리지 회로는 상간 리액터를 통해 병렬로 연결되어 24펄스 DC 전압을 출력합니다.
이 설계는 해당 회로에서 자동 변압기의 용량을 82.7% 절감할 수 있습니다. 따라서 정류기 부피를 크게 줄일 수 있습니다. 고전력 정류가 필요한 경우 그 장점이 특히 두드러집니다.
