한국어 | IP 등급 | IP00 |
| 전력 범위 (kW) | 7.5-22 |
| 전압 등급 (V) | 400 |
| 최대 제동 전류 (A) | 40 |
| 최소 저항값 (Ω) | 20 |
| 초퍼 전압 (V) | 660 |
-
원하는 제품을 찾지 못하셨나요?
| IP 등급 | IP00 |
| 전력 범위 (kW) | 7.5-22 |
| 전압 등급 (V) | 400 |
| 최대 제동 전류 (A) | 40 |
| 최소 저항값 (Ω) | 20 |
| 초퍼 전압 (V) | 660 |

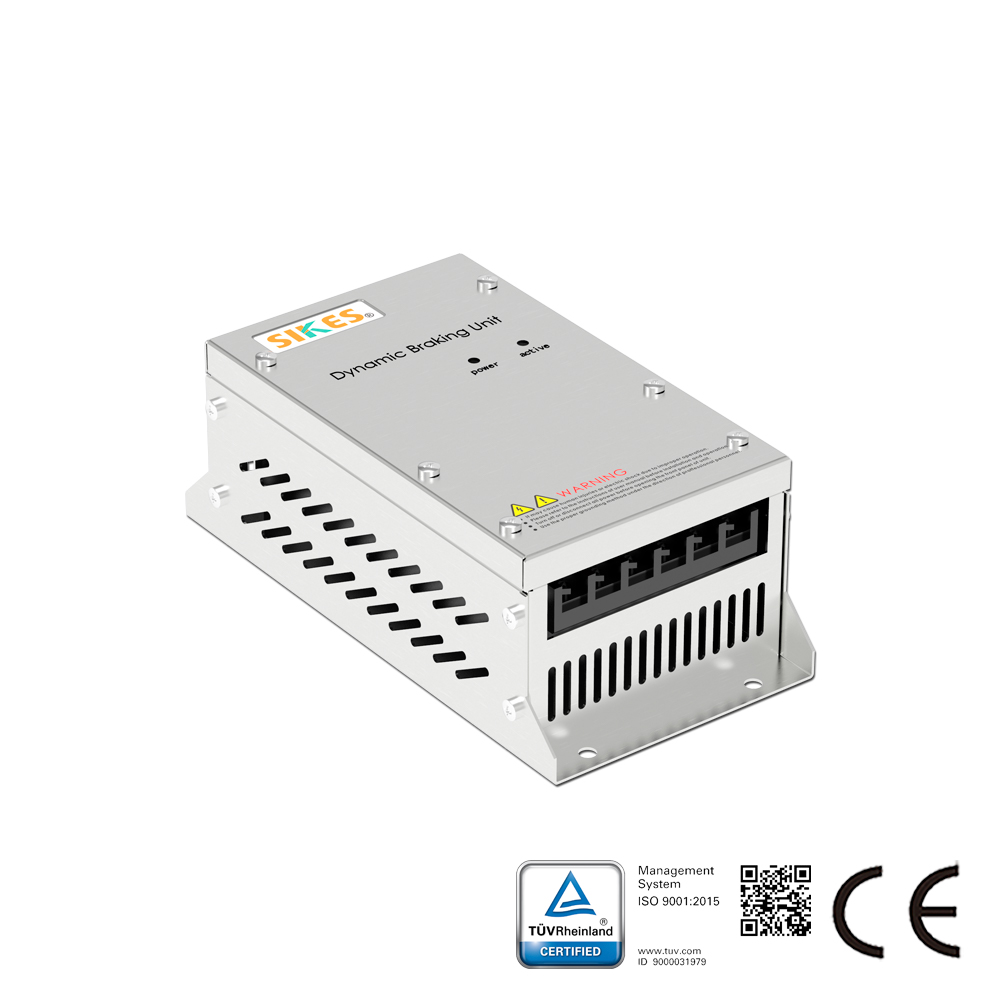

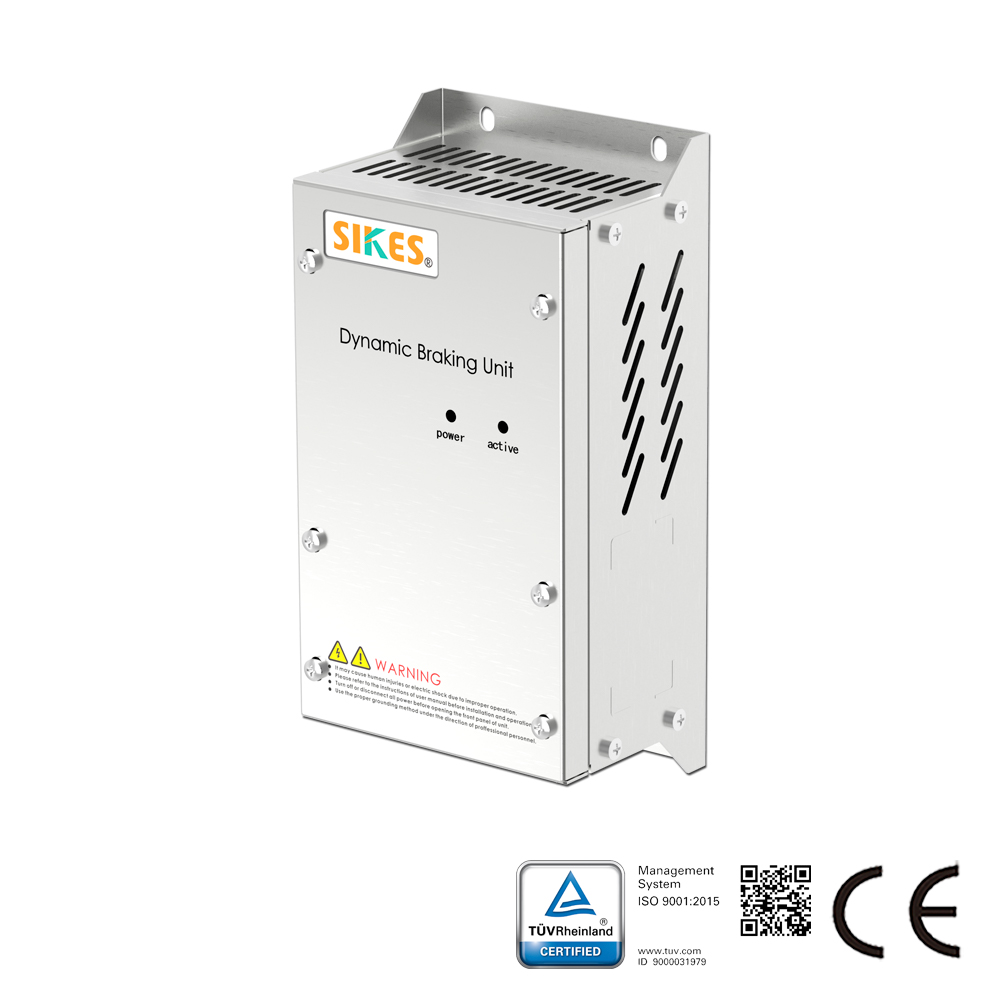

LN 시리즈는 모터 감속 과정에서 발생하는 회생 에너지를 제동 유닛으로 전환하여 열에너지로 변환시키는 역할을 합니다. 회생 에너지는 모터에서 인버터 DC 버스로 유입되며, 이는 버스 전압 상승으로 나타납니다.
장점:
안전성: IGBT 단락 고장에 대한 트립 기능을 통해 과부하 운전 후 저항기의 IGBT 파손으로 인한 화재를 방지할 수 있습니다.
광범위한 호환성: 특수 설계의 경우 무유도 저항이 아닌 일반 저항과도 호환 가능합니다. 초퍼 전압 DC 630V~DC760V 조정 가능.
경제성: 합리적인 가격 대비 높은 성능 비율을 제공하며, 인버터 제동 회로에 효과적이고 실용적입니다.
설치: 북 타입 디자인을 채택하여 제로 간격으로 병렬 연결이 가능합니다. 최대 3대까지 병렬 연결을 권장합니다.
본 시리즈의 특성:
정격 출력: 7.5kW ~ 150kW
정격 제동 전류: ≤200A
초퍼 전압 범위: DC660V±5V(점퍼선)
전압 등급: 400V
최소 저항값: 20~3.8Ω
IP 보호 등급: IP00/IP23
단자: M4/M5/M8
ED: 20%~80%
진동: 0.5g
온도 계수: ≤400ppm/℃
적용 분야:
각종 저압 인버터에 적용 가능합니다.
