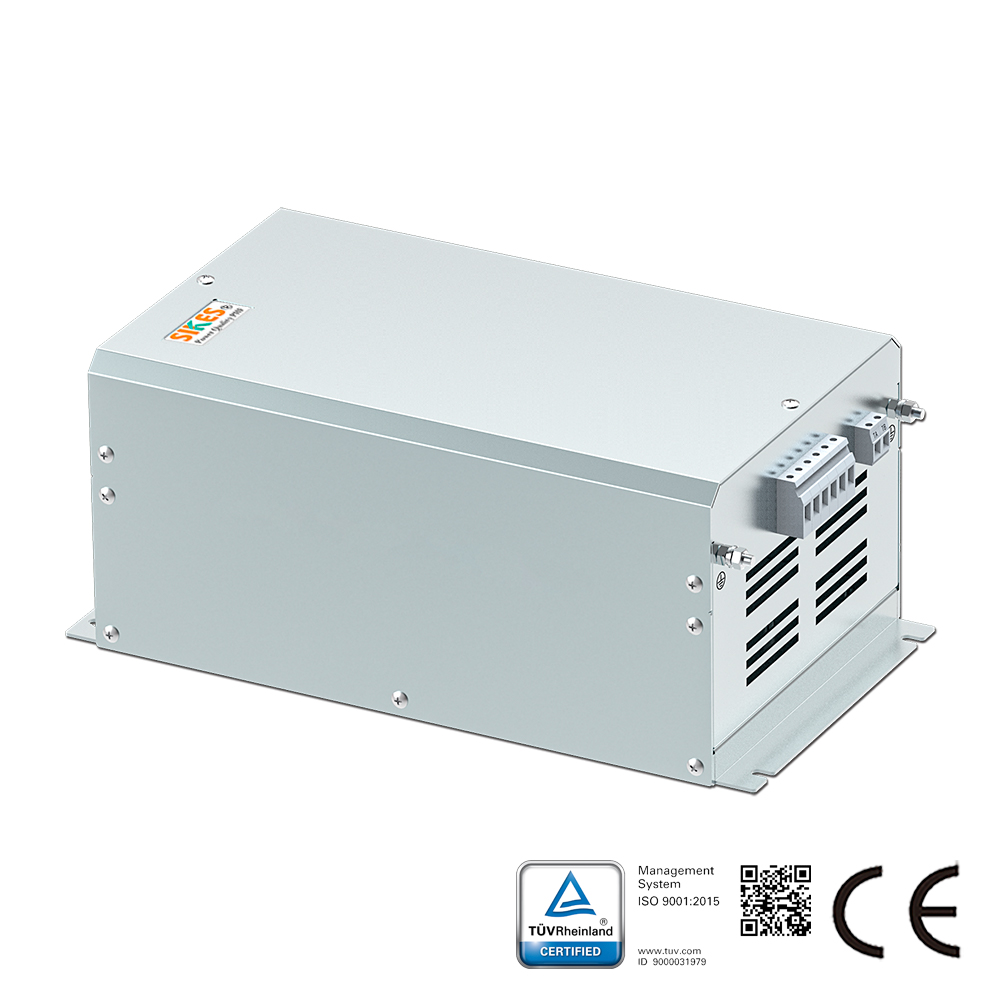

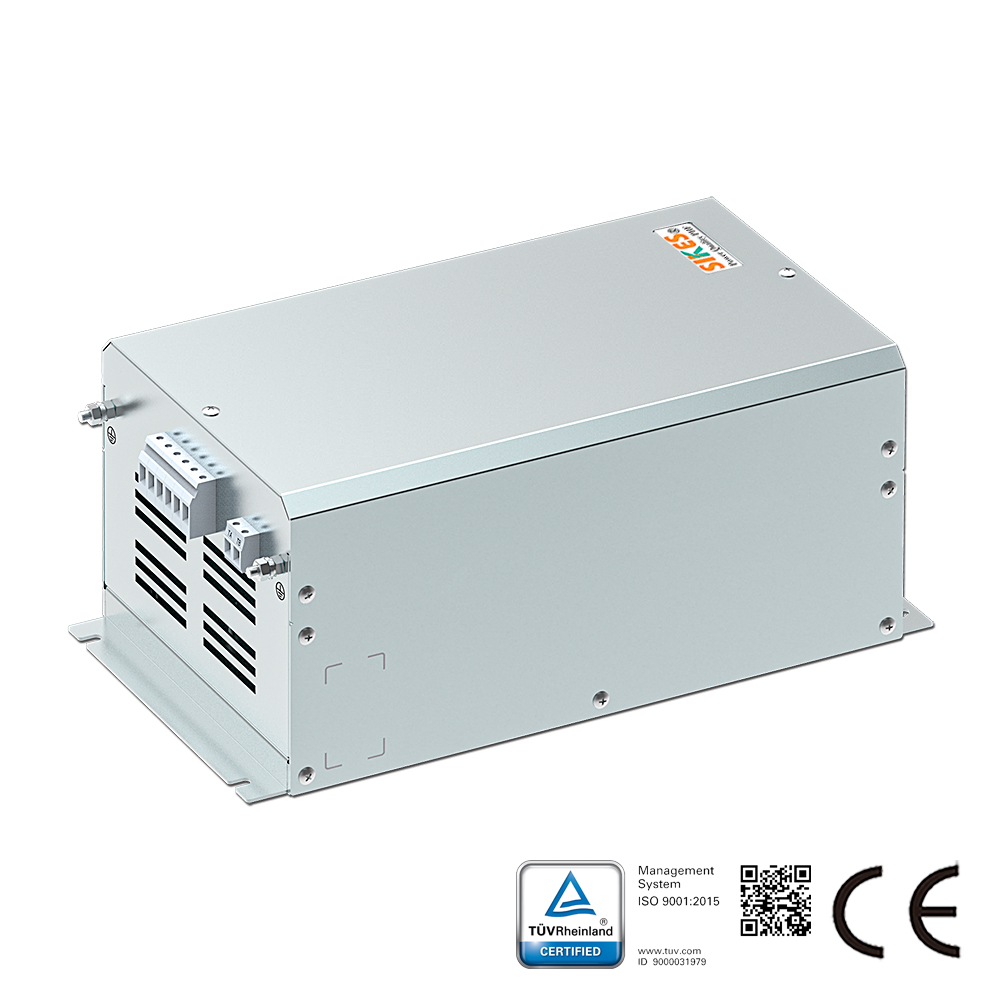

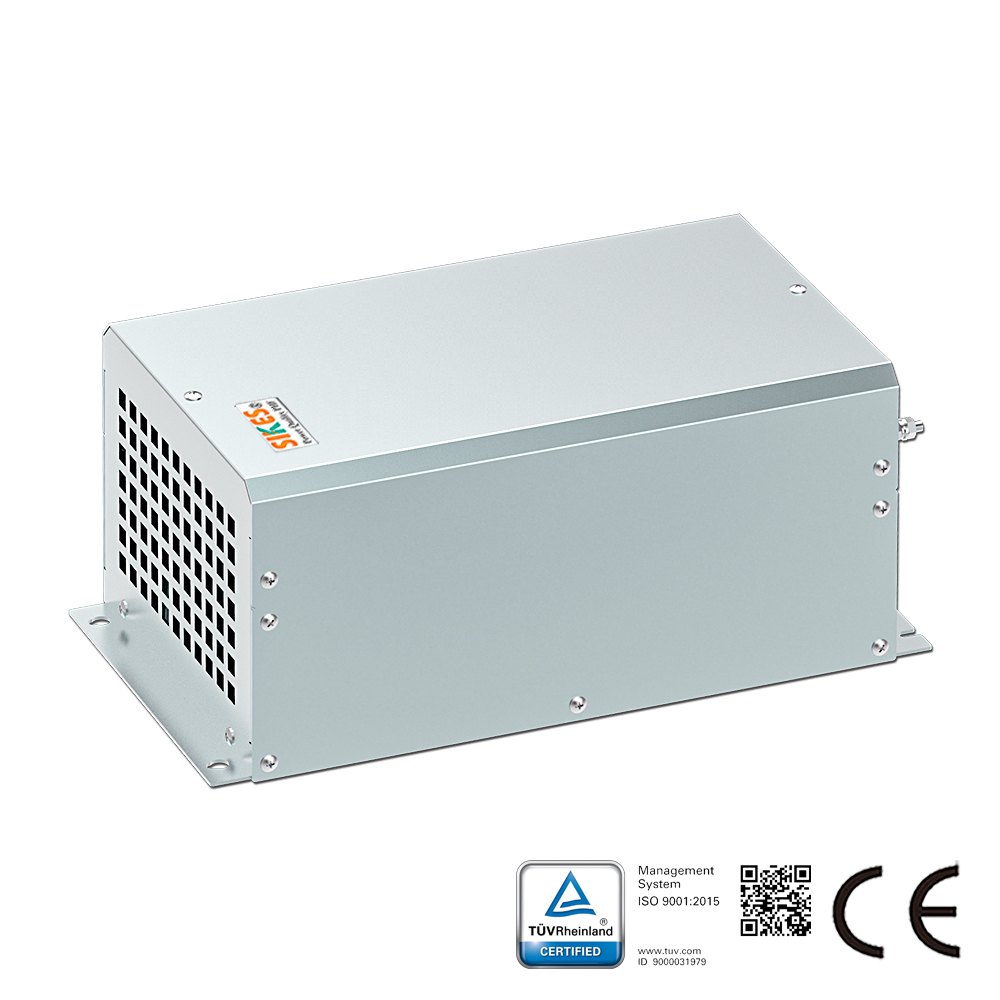

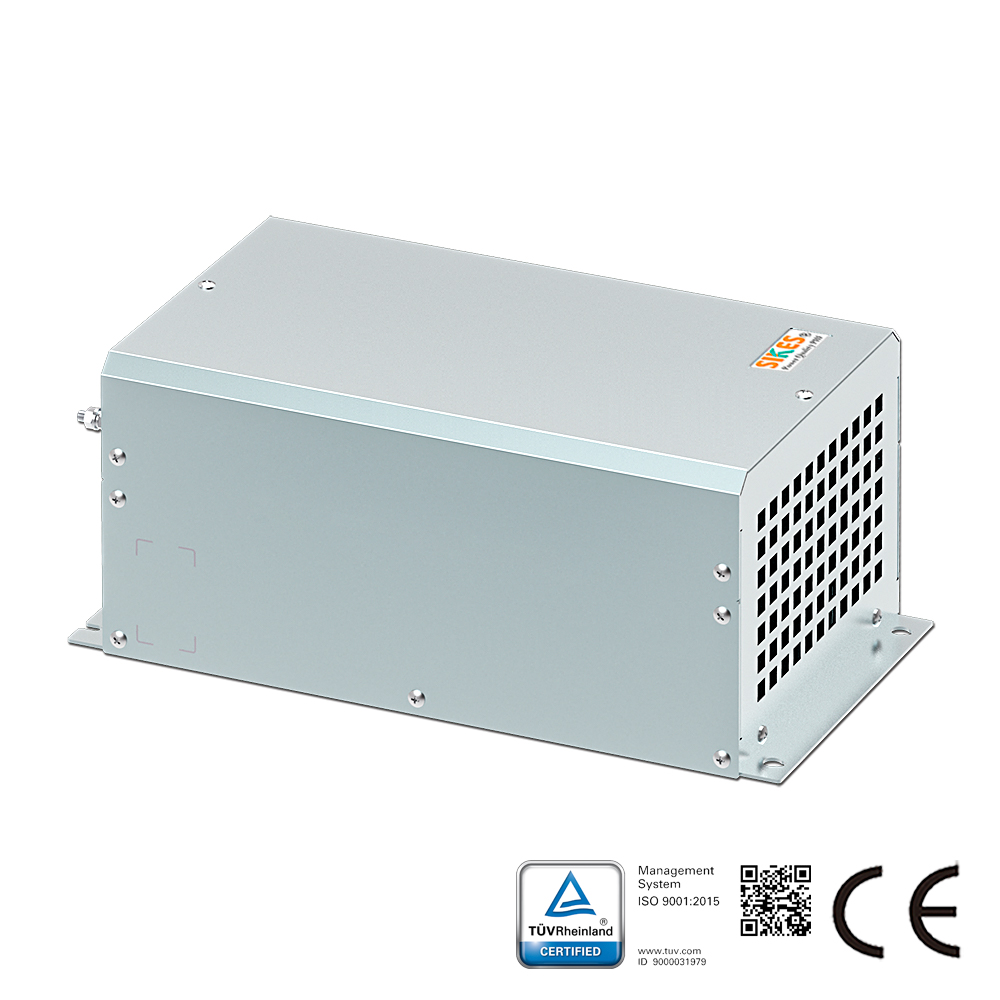

SIKES Advanced Passive Harmonic Filter PHF 005 및 PHF 010은 강력하고 사용하기 쉬운 수동 고조파 필터로, 시스템 에너지 효율을 유지하면서 고조파를 줄입니다.

고조파 성능 최적화

Advanced Harmonic Filter PHF 005/010은 비용 효율적인 종합 솔루션입니다. 기존 고조파 트랩 필터와 비교하여 PHF는 더 작은 설치 공간과 더 높은 고조파 저감을 제공합니다.

이 솔루션은 PHF 005 및 PHF 010의 두 가지 변형으로 제공됩니다. Danfoss VLT® 드라이브 앞에 연결하면 전원으로 다시 생성되는 고조파 전류 왜곡이 전부하 시 5% 및 10%의 총 고조파 전류 왜곡으로 감소됩니다. (시스템 요구 사항: THVD < 2%, 라인 전압 불평형 < 1%)

>98% 효율로 Advanced Passive Harmonic Filter는 특히 최대 250kW의 Danfoss VLT® 드라이브를 위한 비용 효율적이고 매우 강력한 고조파 솔루션을 제공합니다.

독립형 옵션으로 Advanced Harmonic Filter는 기존 패널 공간에 쉽게 통합되는 컴팩트한 하우징을 특징으로 합니다. 이는 주파수 변환기의 제한된 조정으로 리트로핏 애플리케이션에 적합합니다.

사양
선간 전압:
380-415 VAC(50Hz) 사용 가능;
440-480 VAC(60Hz)는 요청 시 제공;
500-525 VAC(50Hz)는 요청 시 제공;
690 VAC(50Hz)는 요청 시 제공.

인클로저 등급: IP20(IP21은 요청 시 제공)
과부하 전류: 160%(60초간)
효율 > 0.98

실역률
50% 부하 시 0.85
100% 부하 시 0.99
주변 온도: -25~+45°C(디레이팅 없음)

특징 및 이점
Danfoss VLT® 시리즈 드라이브와의 정합 성능을 위해 설계
사용자 친화적인 시동; 조정 불필요
정기 유지보수 불필요
단일 필터로 여러 드라이브 보호

다음 전류 왜곡 제한 지침을 충족하도록 설계:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010: THiD < 10%; 12펄스 정류기와 동등하거나 우수한 성능 및 경쟁력 있는 비용 PHF 005: THiD < 5%; 18펄스 정류기와 동등하거나 우수한 성능 및 경쟁력 있는 비용
