제품 연구개발 배경:

최신 HVAC 시스템, 데이터 센터 및 철도 운송 환기 시스템은 EC 영구자석 팬을 광범위하게 사용합니다. 이러한 팬은 비선형 부하로 작동하는 내장형 정류기-인버터 드라이브를 통합하며, DC 링크 에너지 저장 커패시턴스는 기존 가변 주파수 드라이브보다 훨씬 작습니다. 작동 중에 5차, 7차, 11차 및 13차 고조파 전류를 상당히 발생시킵니다. 표준 VFD 고조파 필터를 사용하면 그리드, 필터 및 EC 드라이브 간에 쉽게 공진이 발생하여 DC 링크 과전압, 팬 속도 감소, 드라이브 보호 트립, 빌딩 자동화 시스템 오작동 및 배전 장비 과열과 같은 시스템 문제가 발생할 수 있습니다.

EC 팬 전용 이 고조파 필터는 EC 드라이브의 낮은 DC 링크 커패시턴스 특성을 기반으로 특별히 최적화되었습니다. 토폴로지 수준에서 공진 위험을 제거하도록 설계되어 여러 EC 팬 클러스터에 대한 안정적인 고조파 저감을 달성하고 빌딩 서비스, 데이터 센터, 의료용 클린룸 시설, 철도 운송 및 기타 까다로운 응용 분야의 높은 수준의 전력 품질 요구 사항을 충족합니다.

제품 작동 원리:

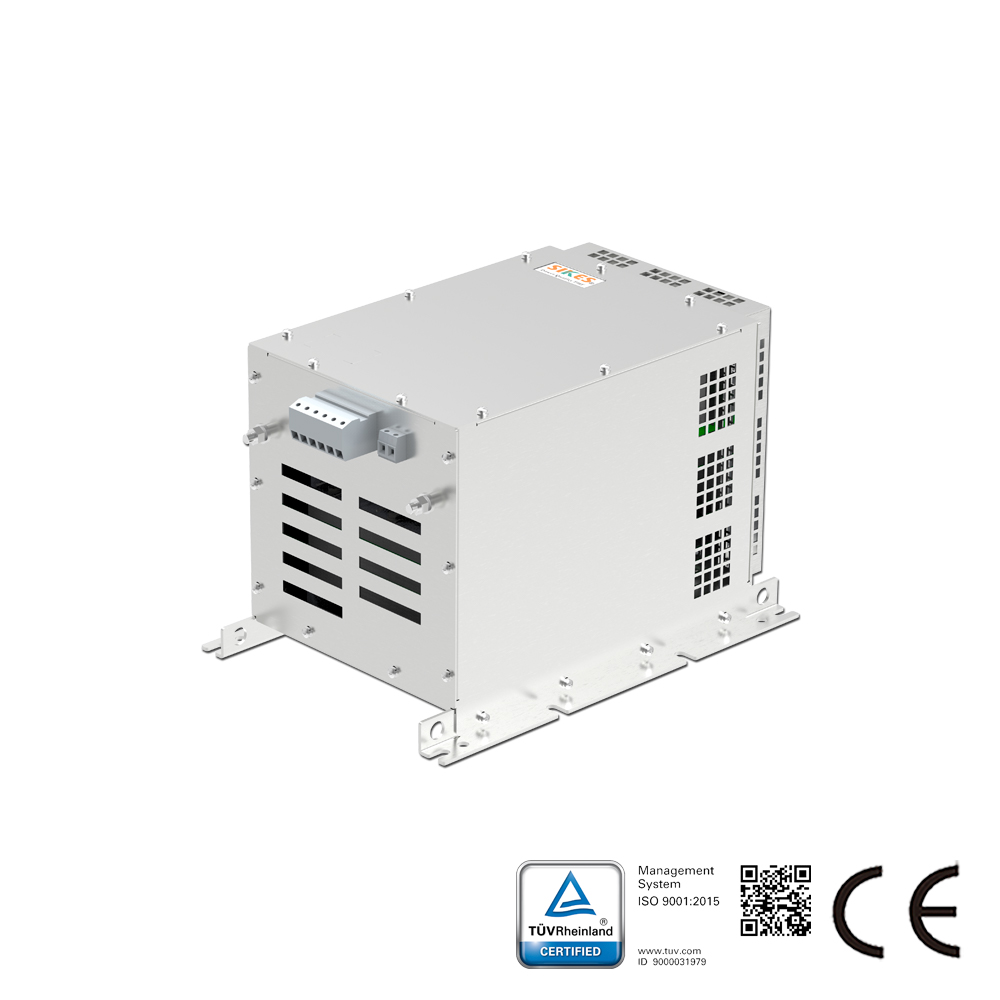

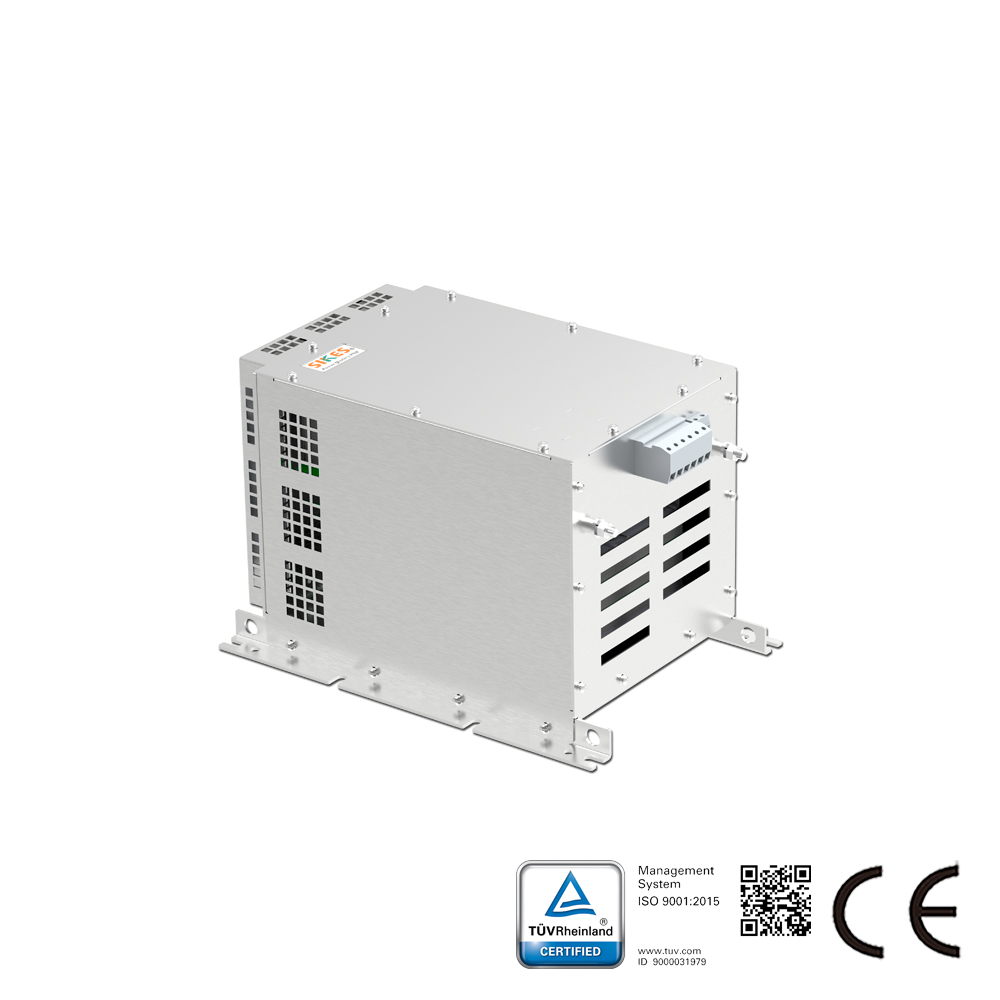

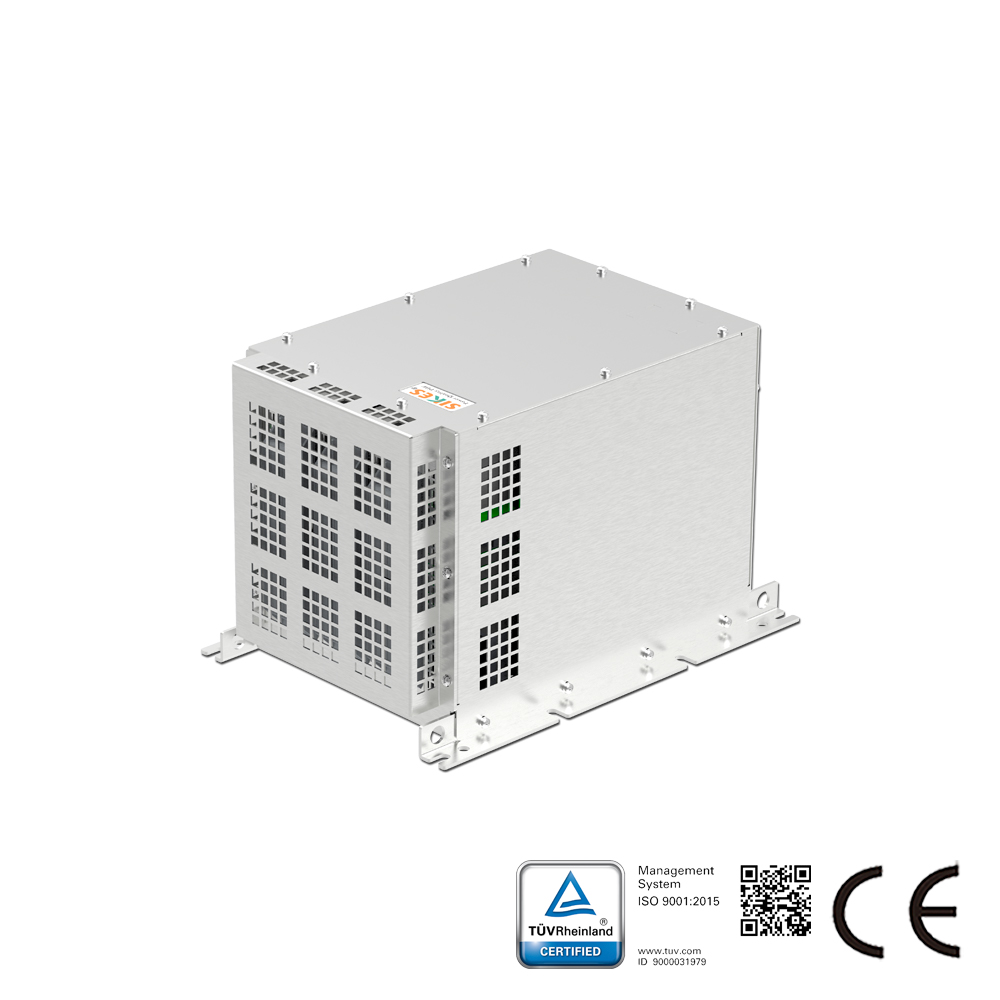

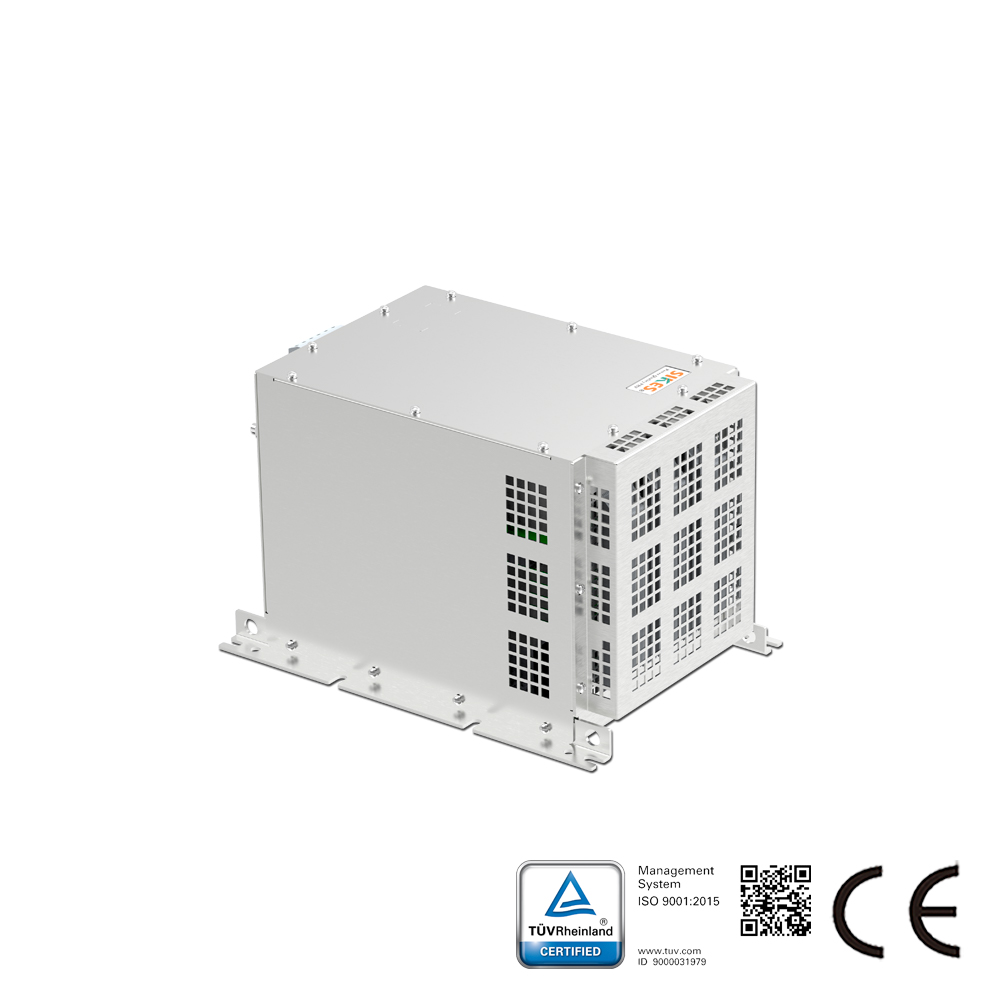

이 장치는 EC 팬의 주 전원 공급 장치 전단에 직렬로 설치됩니다. 선형 필터링 리액터, 저왜곡 필터링 커패시터 및 기타 구성 요소로 구성됩니다. EC 팬이 다양한 주파수에서 생성하는 고조파 전류를 정밀하게 흡수하는 동시에 그리드 측의 다른 비선형 부하에서 발생하는 고조파가 팬 드라이브로 역류하는 것을 차단합니다. 통합 무효 전력 보상 기능을 갖추고 있어 시스템 역률을 최적화하고 입력 전류 파형을 정화하며 배전 시스템의 고조파 손실을 줄입니다.

주요 기술 사양:
고조파 억제 성능: 전부하 조건에서 입력 전류 THDi ≤ 5%, 전압 고조파 왜곡률 THDu < 3%, 저감 효율 > 85%로 GB/T 14549-2005「전력 품질 – 공공 공급망의 고조파」및 IEEE Std 519-2014 요구 사항을 충족합니다.
손실 특성: 전체 삽입 손실 ≤ 4.5%. 리액터는 고투자율, 저손실 규소 강판을 사용하여 진공 함침 공정으로 제조되며, 온도 상승 한계 ≤ 100K입니다.
무효 전력 보상: 시운전 후 시스템 역률은 정격 전류에서 안정적으로 ≥ 0.99를 유지하여 무효 전력 패널티 요금을 제거합니다.
부하 적응성: 단일 필터가 여러 EC 팬을 동시에 지원할 수 있으며, 개별 팬의 독립적인 시동/정지, 단계적 속도 제어 및 간헐적 작동이 가능합니다.
환경 적응성: 정격 작동 온도 범위 –25°C ~ +45°C, 상대 습도 5% ~ 90%(비응축), IP20 실내 보호 등급. 데이터 센터 서버실, 지하 장비실, 청정 제조 시설 및 철도 교통 환기 기계실에 적합합니다.

일반적인 적용 시나리오:
데이터센터 정밀 공조 EC 팬, 병원 청정 수술실 환기 유닛, 상업용 복합단지 공조기(AHU) 신선공기 처리 장비, 지하철/터널 배기 팬 유닛, 콜드체인 냉동 및 냉장 창고 환기 시스템, 실험실 정화 배기 시스템, 산업 시설 항온항습 유닛, 냉각탑용 EC 팬 클러스터 시스템.

엔지니어링 적용 가치:
배전 시스템 수명 연장: 고조파로 인한 변압기, 개폐 장치 및 케이블의 추가 발열 손실을 크게 줄이고, 변압기 용량 저하를 방지하며, 케이블 과열, 노화 및 중성선 과부하로 인한 화재 위험을 최소화합니다.
안정적인 건물 자동화 시스템: 고조파 전자기 간섭을 제거하여 DDC 컨트롤러, 온도/습도/차압 센서 및 건물 연동 시스템의 정밀하고 신뢰할 수 있는 작동을 보장하고, 환기 제어 로직 장애를 방지합니다.
EC 팬 수명 연장: 고조파로 인한 모터의 철손, 진동, 이상 소음 및 빈번한 드라이브 고장 경보를 억제하여 EC 팬 유닛의 전체 수명을 연장하고 운영 및 유지보수 빈도를 줄입니다.
프로젝트 준공 승인 적합성: 서버실, 병원, 데이터센터, 철도 교통 등 전문 프로젝트의 전력 품질이 한 번에 기준을 충족하도록 보장하여, 전력 공급 기관, 기계/전기 당국 및 소방 안전 규제 기관의 검사를 통과하고, 고조파 한계 초과에 따른 벌금을 방지합니다.
생애 주기 비용 절감 및 에너지 효율: 역률을 최적화하고, 배전 손실을 줄이며, 장기 전력 비용을 낮추고, 케이블 업그레이드 또는 용량 증대의 필요성을 없애며, 배전 시스템 개조에 대한 초기 투자를 줄입니다.
