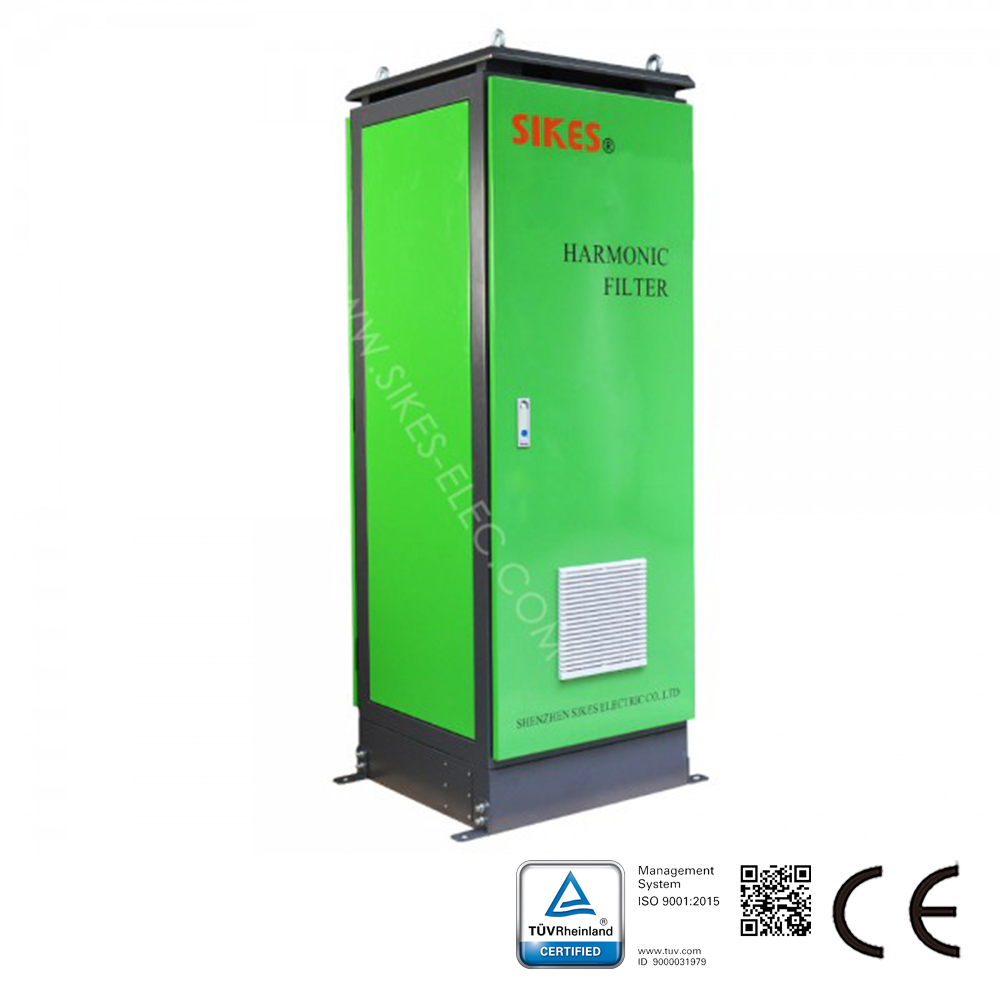

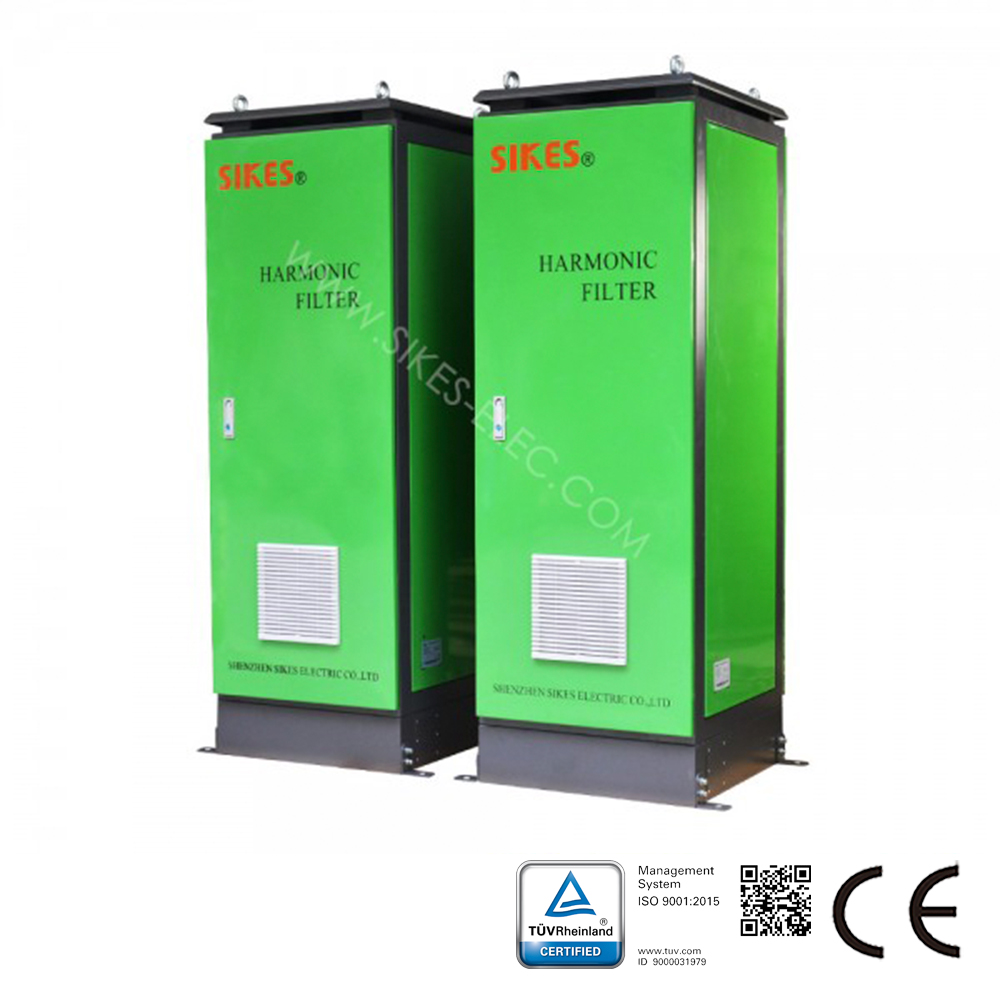

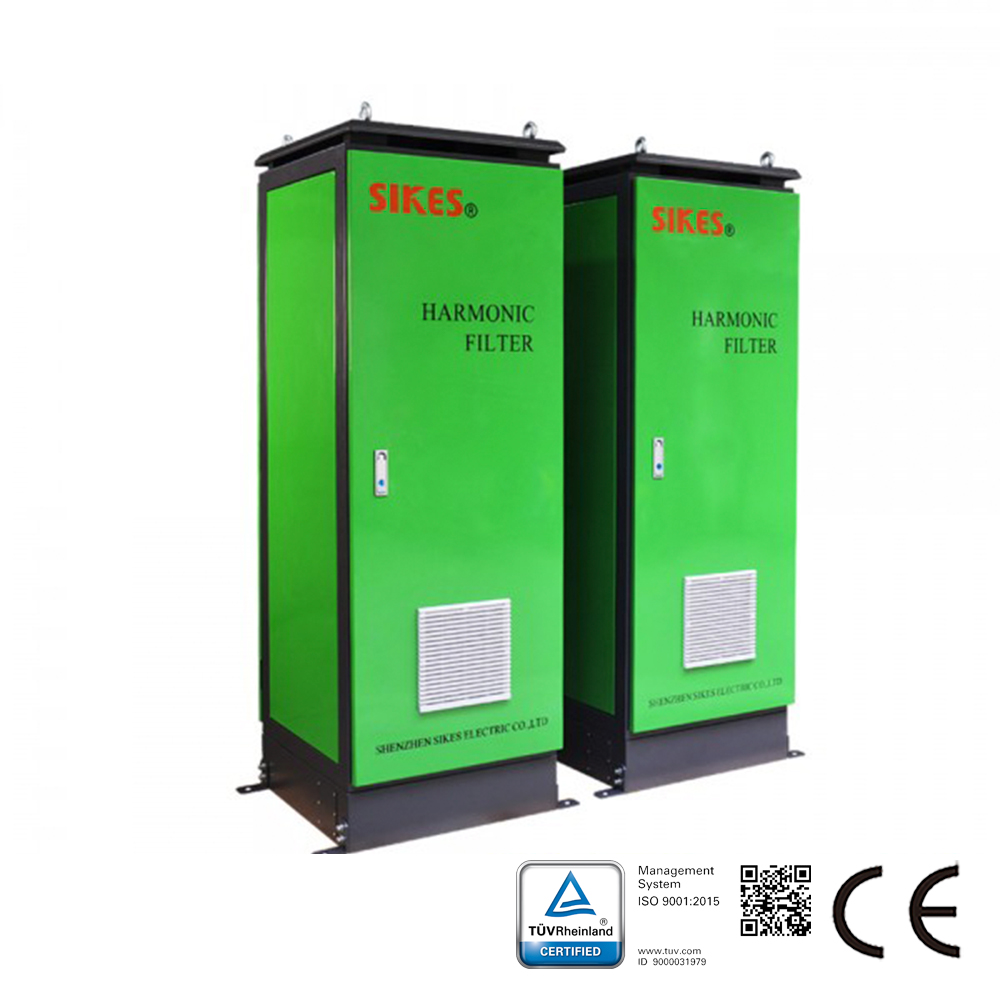

Sikes 수동 고조파 필터는 6펄스 입력 정류기가 있는 거의 모든 종류의 전자 애플리케이션용으로 설계되었습니다. 이 필터는 고조파 전류 왜곡을 필요한 수준으로 효율적으로 줄일 수 있습니다.
전부하 테스트 보고서:
부하: 110kW (전부하)
-
원하는 제품을 찾지 못하셨나요?
Sikes 수동 고조파 필터는 6펄스 입력 정류기가 있는 거의 모든 종류의 전자 애플리케이션용으로 설계되었습니다. 이 필터는 고조파 전류 왜곡을 필요한 수준으로 효율적으로 줄일 수 있습니다.
전부하 테스트 보고서:
부하: 110kW (전부하)
수동 고조파 필터 제품 특징:
신속한 설치 및 간편한 시운전 설계;
비용 효율적인 수동 고조파 필터;
국제 전력 품질 표준 준수 지원.
기술 표준:
IEC61000, GB/T14549-93, IEEE 519
수동 고조파 필터 기술 특성:
정격 작동 전압: 3*380 ~ 500VAC ±10%;
작동 주파수: 50Hz(요청 시 60Hz);
THDi << 5%(시스템 요구 사항: TDHv < 2%, 선간 전압 불평형 < 1%);
정격 전력: 110kW;
효율: 정격 선간 전압에서 98% ~ 99%;
과부하: 정격 전류의 1.6배로 1분간, 시간당 1회;
주변 온도: -25 ~ +40℃;
보호 등급: IP23;
순중량: 350kg;
크기: 800*720*1750mm;
냉각: 내부 강제 공랭식;
Sikes 수동 고조파 필터는 Schaffner 및 MTE 필터와 함께 이상적인 선택입니다.
일반적인 적용 분야: 고조파 전류로 인한 열적 및 전기적 과부하로 인해 잠재적 위험이 높은 비선형 3상 전원 공급 장치.
수동형 고조파 필터 적용 분야:
DC 급속 충전기;
HVAC 설비;
팬 및 펌프 응용;
산업 자동화 및 로봇 장비;
AC 및 DC 모터 드라이브 및 주파수 인버터;
6펄스 프런트 엔드 정류기를 갖춘 장비.
| AC/DC | AC |
| 연결 | 구리 부스바 |
| 효율 | ＞98% |
| IP 등급 | IP23 |
| 정격 전류 범위 (A) | 188 |
| 정격 전압 범위 (V) | 400 |
| 작동 주파수 | 50 Hz |
| 상 | 3상 |
| 전력 범위 (kW) | 110 |
| THDi | <5% |
| 광학 유형 | 수동형 |
