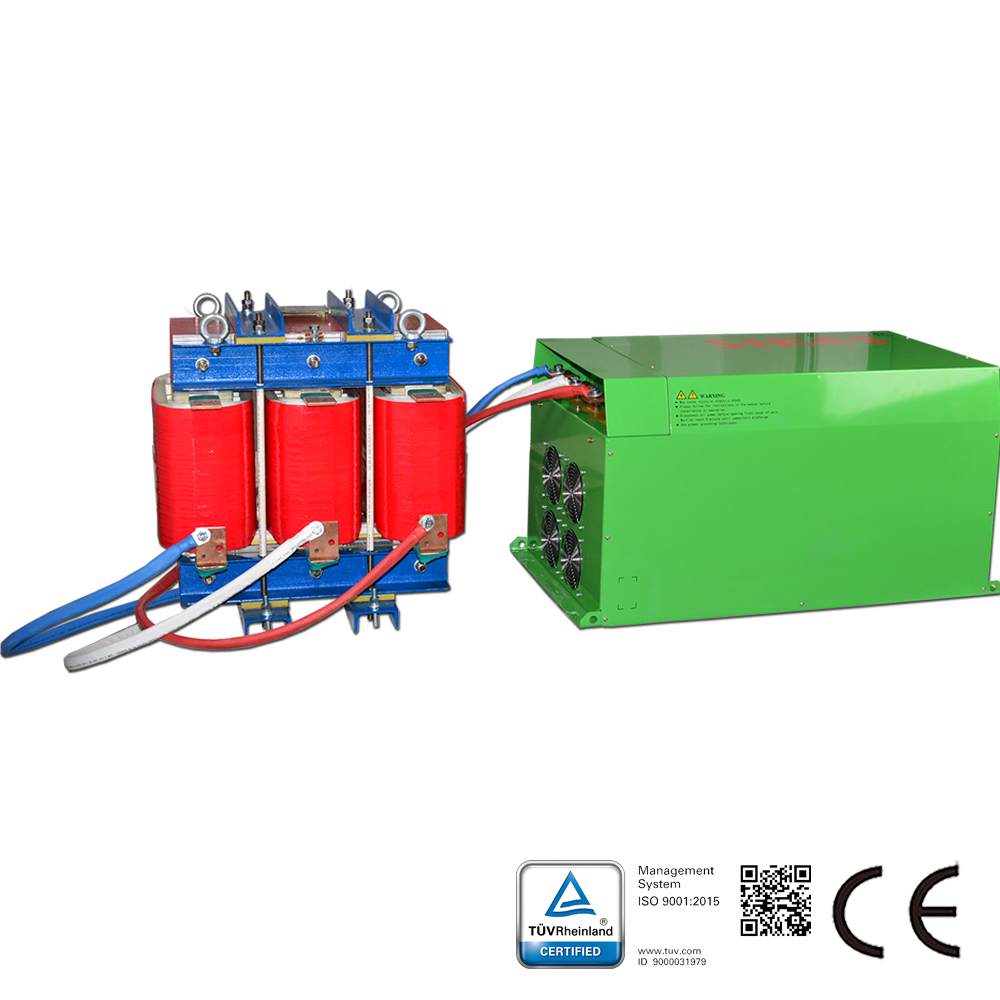

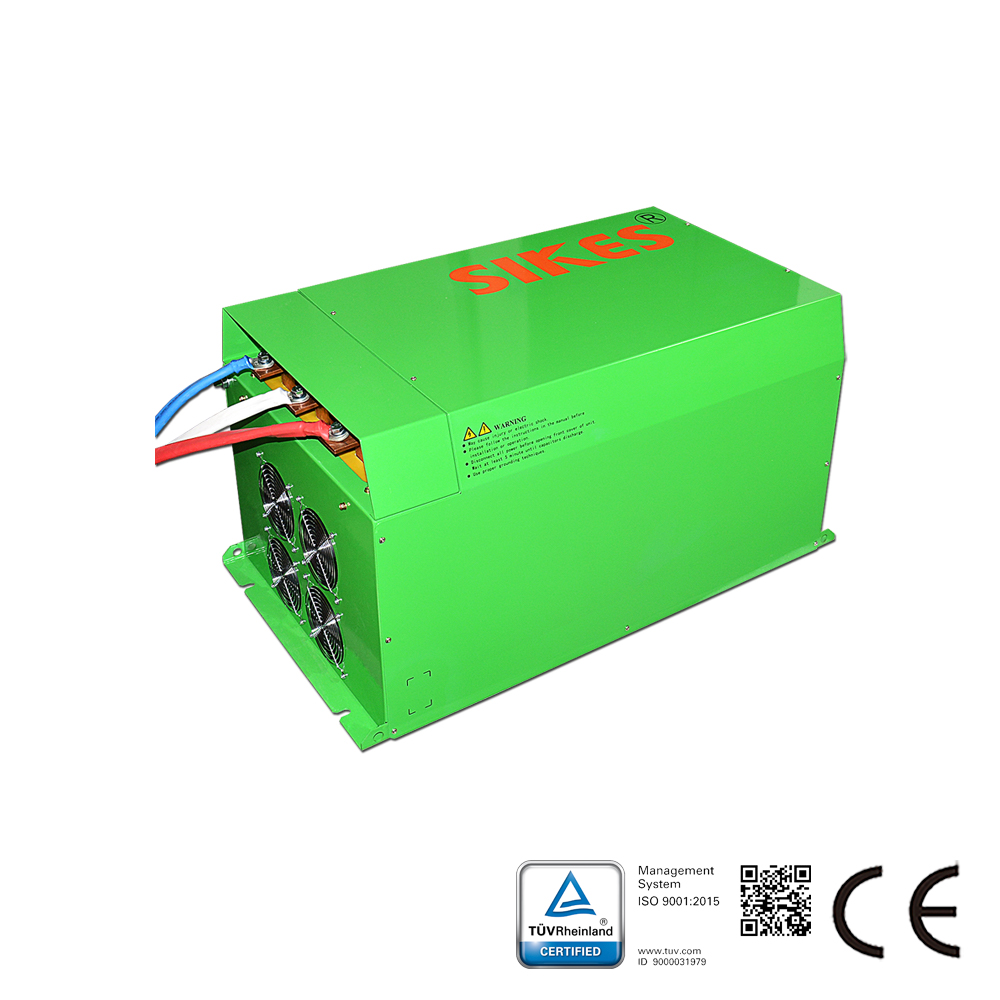

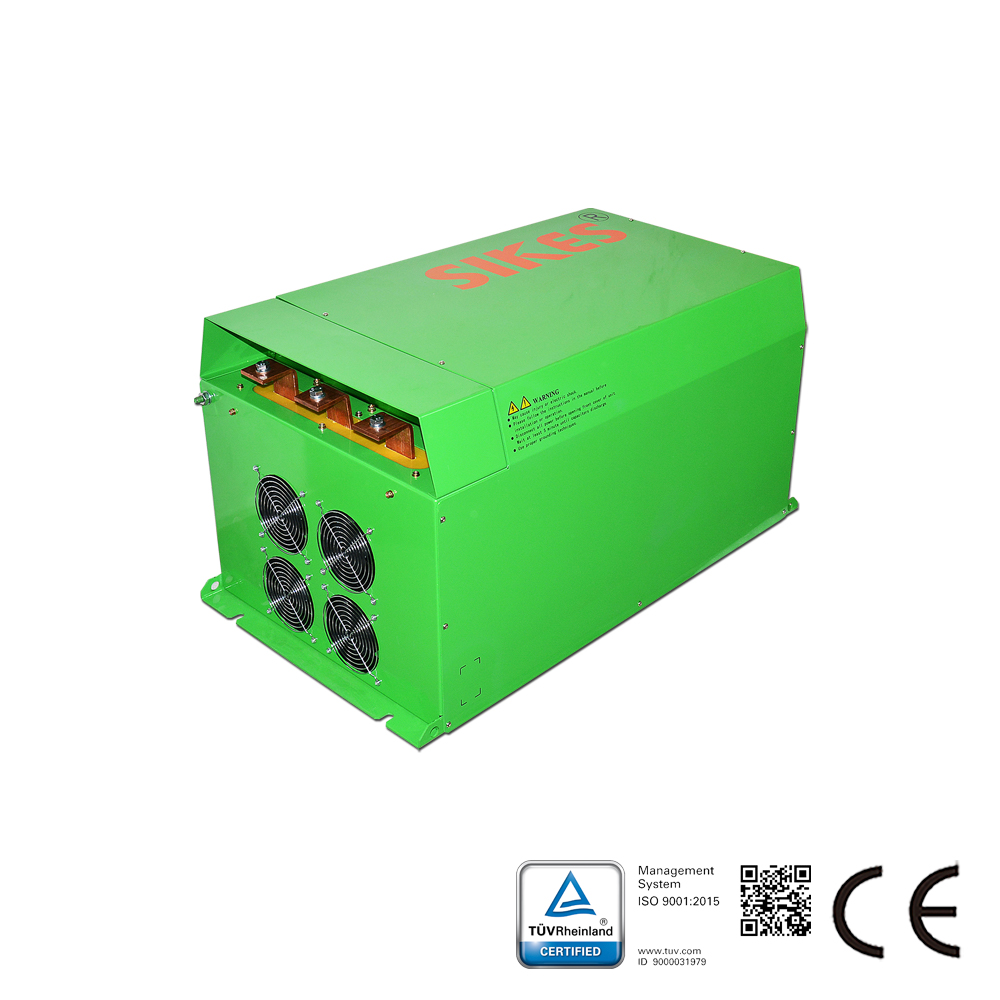

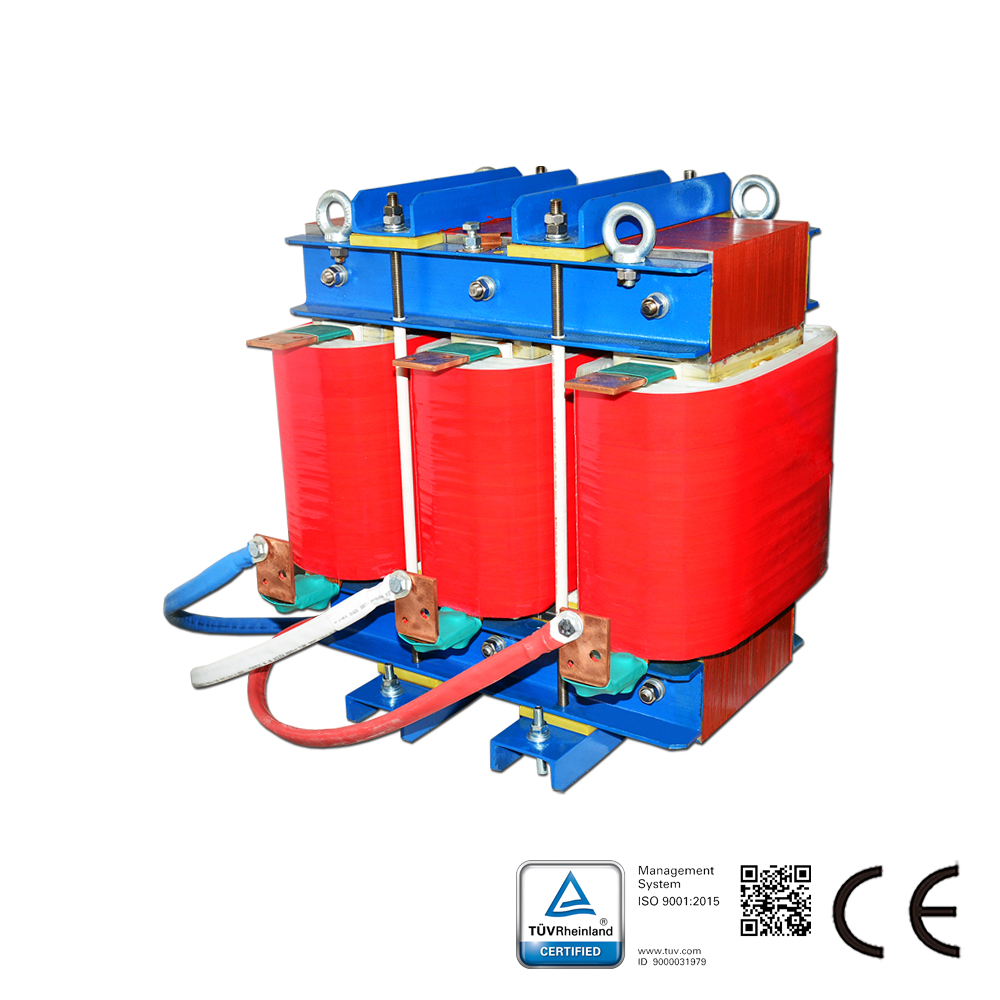

Description of Sine wave filter：

SWF Series Sine Wave Filters convert the PWM output signal of motor drives into a smooth sine wave with low residual;
Reduce the resonance phenomenon caused by distributed capacitance and inductance of the long cable(longer than 50 meters);
Eliminate the excessive motor voltage caused by high dv/dt,
Reduce noise of motor by filter application;
Prolong motor life;
Protecting the motor insulation;
Increase transmission distance;
With the application of this filter, normal motor can replace variable frequency motor.

Characteristic of Sine wave filter：
Sikes Sine wave filters for various servo motor of VSD systems(esp for inverters or switching power suppliers),are designed to change the PWM output voltage of the inverter and generate an almost sinusoidal voltage . The passive series is intended for use in 380v-480v network.
Sikes offers you another economic choice except Schaffner and MTE filter .

사인파 필터 기술 데이터:
정격 전압 범위: 220V
모터 주파수: 0-120Hz;
스위칭 주파수: 2kHz~16kHz;
잔류 리플 전압: THDv < 5% 모터 케이블 길이: 최대 2000m; 작동 모드: 실내 연속 작동용 모터 드라이브 정격 입력 전력: 3.7kW ~ 630kW; 효율: 정격 선간 전압 및 전력에서 98~99% 과부하 용량: 150% 60초, 120% 60분 시험 전압: 2240VDC, 2초(선간) 2720VDC, 2초(선-케이스) 절연 내력: AC4000V/5mA/60초 절연 저항: 코어 권선, ≥ 100MΩ(DC1000V); 기후 등급(IEC60068-1): 25/100/21 보호 등급: IP30(요청 시 IP40/IP54), 실내: IP21 냉각: 내부 강제 공랭 부하 유형: 일반 모터 부하; 표준 승압 변압기; 기타 선형 부하; 사인파 필터 기술 표준: 커패시터: CEI EN 60831-1/2, IEC 831-1/2 장비: CEI EN60439-1, IEC 439-1, IEC 60939

사인파 필터의 응용 분야:
팬, 컨베이어, 펌프
HVAC 설비, 압축기
엘리베이터, 크레인, 풍력 발전, UPS, EPS
긴 케이블을 사용한 모터 드라이브
병렬 연결된 다중 모터 드라이브
중전압 응용 분야(승압 변압기 전단에 설치)
