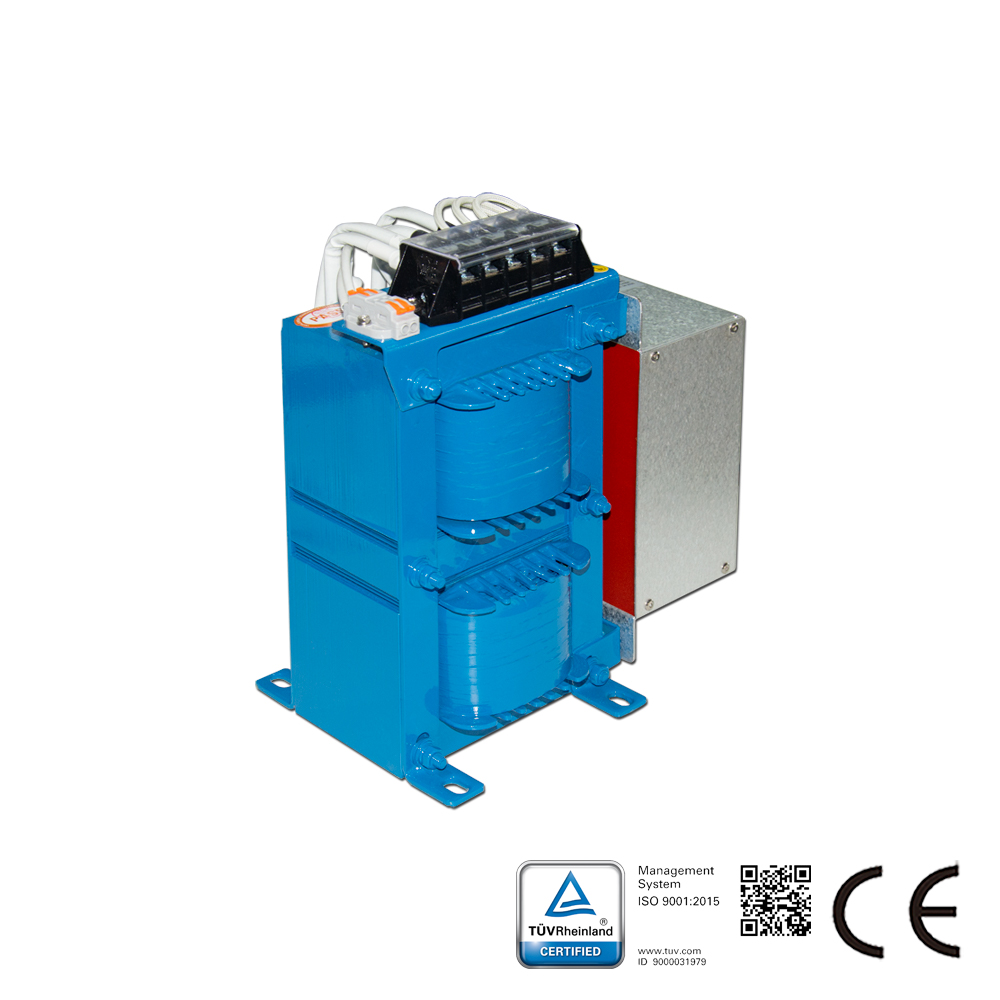

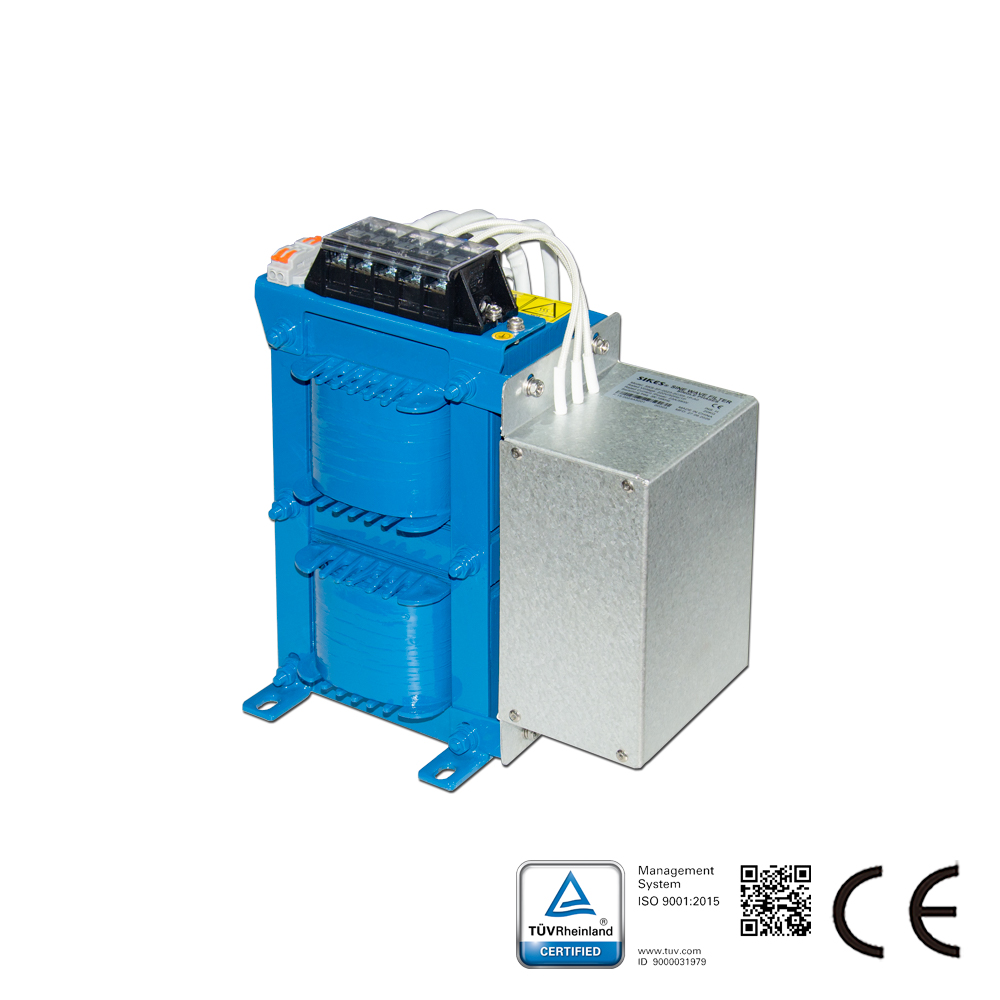

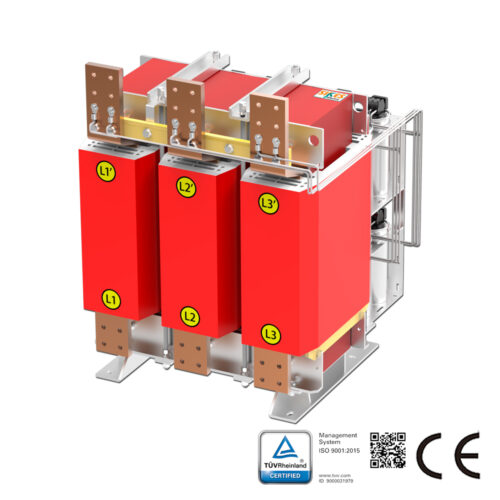

사인파 필터의 간략한 설명:

Sike의 사인파 필터는 많은 전송 시스템(특히 주파수 변환기 또는 스위칭 전원 공급 장치)의 모터 드라이브에 사용됩니다. 수동 필터는 주파수 변환기 등에서 생성된 비정현파 전압을 변환하여 전압 파형을 사인파와 유사한 파형으로 형성하도록 설계되었습니다. 주로 380~480V 산업용 전력망에 사용됩니다. 이 필터의 전압 강하는 현재 시장 표준보다 훨씬 낮기 때문에 매우 높은 모터 입력 전압을 보장할 수 있습니다. 소음을 줄이고 비교적 민감한 모터를 보호하며 최대 2000미터까지 매우 긴 모터 케이블을 사용할 수 있습니다. 일반적인 적용 산업: 야금, 석탄, 석유화학, 수처리, 신재생 에너지 등 일반적으로 국내 인버터와 부하 사이의 거리가 50미터를 초과하는 경우 리액터를 추가해야 합니다. 인버터의 출력 파형에 대한 요구 사항이 있는 경우 사인파 필터를 추가해야 합니다. 수입 인버터 사이의 거리가 100미터를 초과하는 경우 사인파 필터를 추가해야 합니다. 이 거리는 연결 길이를 나타냅니다. 사인파 필터의 제조 비용은 상대적으로 높습니다. 일반적으로 특별한 요구 사항이 없는 경우 주파수 변환기용 특수 필터 또는 출력 리액터를 선택하는 것으로 충분합니다.

사인파 필터 특성:

VSD 시스템(특히 인버터 또는 스위칭 전원 공급 장치용)의 다양한 서보 모터용 Sikes 사인파 필터는 인버터의 PWM 출력 전압을 변경하고 거의 정현파 전압을 생성하도록 설계되었습니다. 수동 시리즈는 380V-480V 네트워크에서 사용하도록 고안되었습니다. Sikes는 Schaffner 및 MTE 필터 외에 또 다른 경제적인 선택을 제공합니다.

사인파 필터 특징:
전압 레벨: 단상 정격 전압 220V, 허용 편차 ±10%
전압 파형 왜곡률: THDv<5% 모터 주파수: 0-120Hz 스위칭 주파수: ≧ 3kHz 공진 주파수: 스위칭 주파수의 0.5배 미만 전압 강하: 정격 전류 시 ≦10% (50Hz) 모터 케이블 길이 최대 2000미터 효율: 98% ~ 99% 보호 등급: IP00 절연 등급: H종 과부하 용량: 정격 전류의 1.5배 (1분), 1.2배 (1시간) 내전압: DC 2240V, 2초 (선간) / DC 2720V, 2초 (선-외함) 절연 내력: AC4000V/5mA/60S 방열 방식: 강제 공랭 부하 형태: 일반 모터 부하; 표준 승압 변압기; 기타 선형 부하 사용 온도: -10～+50(℃); 보관 온도: -40～+65(℃); 환경 습도: 0～98(%) 비응축; 고도: <2000M 사인파 필터의 역할: 1. 모터 수명 연장 2. 모터 절연 보호 3. 모터 베어링 전류 저감 4. 전송 거리 증가 5. 시스템 신뢰성 향상 6. 본 필터 적용 시 일반 모터로 인버터 모터 대체 가능 7. 전자기 간섭 억제 효과 우수 8. 인버터 출력에 고주파 고조파가 포함되어 전력 케이블 및 모터 손실 증가; 동시에 매우 높은 dv/dt는 수 MHz의 방사 간섭 유발; 모터 장거리 전송 시 (모터 케이블 50미터 초과) 진행파 반사로 인해 모터 단자 전압이 중첩되어 모터 절연 손상 및 케이블 파손 가능 9. 고조파 전류의 경우 변조 방식 변경으로 고조파 성분 저감 가능하나 완전 제거 불가; dv/dt로 인한 무선 주파수 간섭의 경우 dv/dt 전자기 필터 설치 가능하나 특정 케이블 길이에만 유효하며 임의 길이 케이블에는 부적합 10. 상기 문제 해결을 위한 효과적 방법은 인버터 출력 측에 사인파 필터를 설치하여 SPWM 변조파를 사인파에 가까운 전압 파형으로 필터링하는 것; 사인파 필터는 고주파 출력 리액터와 RC 루프 및 공통 모드 리액터로 구성됨; 고주파 손실 및 dv/dt 무선 주파수 간섭을 효과적으로 억제하며 모터와 인버터 간 케이블을 500미터, 나아가 2킬로미터까지 연장 가능

사인파 필터의 적용 분야:
환기 장비, 컨베이어, 펌프, 풍력 발전
난방, 환기 및 공조 장비, 압축기
엘리베이터, 크레인, 풍력 발전, UPS, EPS
모터에서 드라이브까지의 케이블이 비교적 긴 경우
모터 드라이버가 여러 모터를 병렬로 연결하는 경우
중전압 애플리케이션(승압 변압기 전단에 배치)
